求助,施工挂篮midas模型建立,载荷对称,后处理主桁架变形及应力不对称,请教老师...

miamicold 发表于 2017-5-31 11:14:33 | 显示全部楼层 | 阅读模式
求助,施工挂篮midas模型建立,载荷对称,后处理主桁架变形及应力不对称,请教老师帮忙修正错误,并告知错误点在哪里,不胜感激!- s8 O, G* x7 \( s8 u: |: w$ ?- \

四环线-新.rar

14.14 KB, 下载次数: 25

精彩评论倒序浏览

7885查看2评论

miamicold 发表于 2017-5-31 11:40:32
具体加载,在模型里,软件 2006,打开都能查看,请大家帮忙了!
举报 回复
cjcc 发表于 2017-6-10 17:28:14
本帖最后由 cjcc 于 2017-6-10 20:30 编辑
) ?1 q3 F, N  h$ h$ {: t8 p, d- v# m; v2 e7 S4 O% G" f0 v
中间和一侧的主桁杆有个重叠单元,但是另一侧是没有的,不对称。+ Z: }6 d: t1 i& |

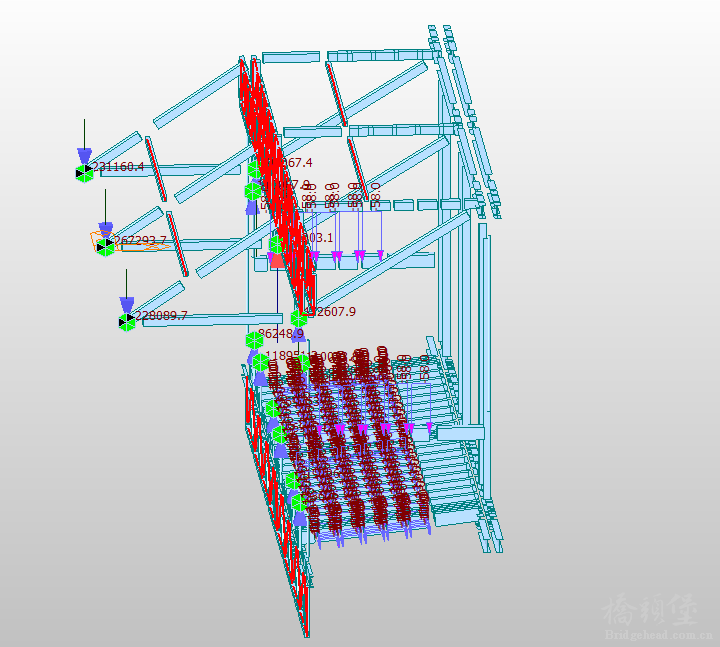

看下面这个图。
5 A* ^, i8 K; a; Z* t! u可以用缩小单元的方法查看这些单元。: C7 Z+ n8 m1 \" |5 D, t
