世界拱桥主跨排名(主跨大于400米的)

  [复制链接]
redflag 发表于 2016-12-20 16:37:49 | 显示全部楼层 |阅读模式

马上注册,结识更多同行,享用更多资源!

您需要 登录 才可以下载或查看,没有帐号?注册

x
世界拱桥中主跨大于400米的一共24座(包括在建)
每座桥的介绍包括
名称
主跨长度  位置   建设时间   结构   备注8 U4 L* L( L2 a  U
2 }" y0 y: i. k9 b7 w$ \( \; T, K
1,朝天门长江大桥, L& {9 }9 w* a
  552米 重庆  2009年  钢桥   双层桥面  8车道公路+重庆地铁环线 在建的环线地铁是重庆未来最重要地铁干线,此桥位于重庆市中心朝天门和江北嘴下游,视野极为壮观
2,卢浦大桥
550米  上海   2004年  钢桥  世界第一座大跨径全焊接钢厢梁拱桥 位于上海卢湾区和浦东新区世博园之间,全焊接钢箱梁要求工艺水平极高
3,波司登长江大桥
530米 四川合江县 2012年 钢管混凝土  最大钢管混凝土拱桥 钢管混凝土拱桥目前仅有中国建造 经济耐久 最大跨度也超过中国以外所有拱桥
4,New River Gorge Bridge
' d6 x; o4 a4 l/ N8 w$ q
 518米  美国  1977年  钢桥   建成时是世界最大拱桥,桥面距水面267米。West Virginia州将此桥视为象征,曾出过纪念币
0 P3 D' D1 X: `  Q, l& S, q
5,合江长江大桥
2 e& h4 H3 l  i4 _9 V
507米 四川合江县 2015年(建设中) 钢管混凝土  注意和波司登是两座不同桥,长江在该县U型拐弯。波司登大桥已建成,此桥在建
6,Bayonne Bridge
0 h% |/ B3 ]0 l# _
504米  美国纽约  1931年 钢桥  建成时是世界最大拱桥
7,Sydney Harbour Bridge
% \/ H% h; a* t  R/ K) M7 K" u9 D
503米  澳大利亚  1932年  钢桥 著名的悉尼港大桥,很多中国媒体报道为“原世界最大拱桥”,其实此桥建成时就已不是世界最大拱桥,美国Bayonne Bridge比此桥早一年,不知媒体为何如此愚昧
8,香溪长江大桥( X' j' W4 A5 c, p6 K1 W8 d
498米  湖北秭归县  准备中 钢桥  桥面距长江原水面230米(想象图)
位于长江三峡最漂亮的兵书宝剑峡峡口,中承式钢拱桥,同时在临近支流香溪河兴建主跨470米斜拉桥,整体为双桥组合
香溪长江大桥效果视频
9,大瑞铁路怒江大桥
490米  云南龙陵县 准备中 钢+混凝土结构  世界最大铁路拱桥  桥上建4线火车站,桥面距离怒江水面高约220米(想象图) 为何将怒江火车站建于桥上?因大瑞铁路是单轨,此桥西端直接连接34.6公里长高黎贡山隧道,两端隧道相连,无法设置车站,单轨铁路必须一定长度内有避让车站,所以不得已将车站建于拱桥之上。这段铁路大体平行于滇缅公路,但穿山架桥顺直很多。
10,田湾大渡河大桥
$ V& H3 j1 ^' ^1 I  x
466米  四川石棉县  准备中 钢管混凝土  桥面高185米(想象图) 位于著名风景区贡嘎山南部石棉田湾镇
' r0 {2 \, T  o+ w) K$ t, I
11,Chenab Railway Bridge
; P$ y. J( m4 M9 ~4 w% X
465米 印度 建设中(想象图),距离水面322米
此桥为印度著名“克什米尔铁路”一部分,此铁路从2001年开始建设,原本计划2008年通车,后延迟至2012、2015、2017年,但至今无论从google earth还是图片搜索中都找不到建筑迹象,最新照片拱脚都看不到,只有两座修建用的铁塔立在两岸。据我朋友问过一位参与其事的海外印裔工程师,说因资金、熟练劳力匮乏及贪污腐败,此桥基本停工,可能在2020年后很久才能完工。一段最高海拔不到2000米,长仅数百公里,设计时速160公里单轨铁路,被列为和中国青藏铁路相提并论的印度国家工程,竟然需二十余年还不一定能建成,效率可想而知。

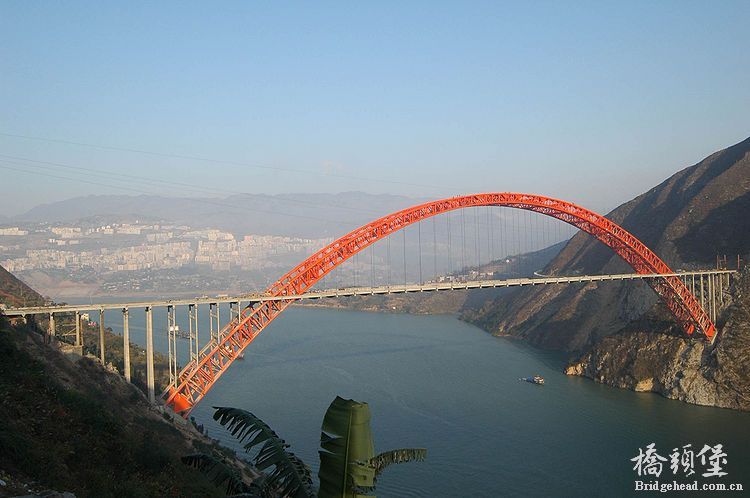

12,巫山长江大桥8 R+ P3 Z! q: ?9 l% ?  [! n
460米 重庆巫山县 2005年 钢管混凝土 建成时为最大钢管混凝土拱桥 位于三峡中部巫峡峡口 桥面距离原江面180米高左右
13,明州大桥
450米  浙江宁波市  2011年  钢桥
14,南广铁路西江大桥
450米 广东肇庆市  2014年  钢桥
15,沪昆高铁北盘江大桥
445米 贵州晴隆县  2015年(建设中) 劲性骨架混凝土拱 世界最大混凝土拱桥 桥面距水面297米 ,世界最大、最高高速铁路桥(包括所有铁路,最高为中国纳界河大桥桥面高320米;最大怒江大桥主跨490米,但都不是高速铁路)。此桥尤里克先生估计283米高,我根据设计资料,桥面海拔880米,北盘江水面583米,估计为297米高。具体如何要等明年建成后上去测量才知道。
16,成贵铁路鸭池河大桥
436米 贵州黔西县  2018年(建设中,想象图) 钢-混凝土  桥面距原始水面295米,距离水库水面约230米。鸭池河为乌江别名,此处风景极美。
17,支井河大桥
430米  湖北巴东县  2009年  钢管混凝土  桥面高294米  已建成世界最高拱桥,拱脚建于几乎垂直悬崖上,建设时难度前所未有,第一批工人是用绳索吊到山腰悬空作业的!
18,新光大桥
428米  广州  2007年  钢桥  中央部分合龙时一次起吊近3000吨,是桥梁史之最
19,万州长江大桥
420米  重庆万州  1997年 混凝土  建成时为世界最大混凝土拱桥(已被沪昆高铁北盘江桥超越),中国的超长混凝土拱桥都是以钢管拱为支架外包混凝土的,大大增加坚固性,因此能将原本一般无法超过300米的混凝土拱桥建到近500米主跨。
20,菜园坝长江大桥
8 v# {  w7 v- N' h" {
420米  重庆  2007年  钢管混凝土 双层桥面  公路+地铁
21,云桂铁路丘北南盘江大桥
主跨416米 劲性骨架钢筋混凝土 2015年建成 在建;
桥面高260余米。世界最大客货并用高速铁路拱桥,设计时速250公里(北盘江桥300公里以上,但不能走货车)。这类拱桥对稳定性要求不及北盘江桥,但所需承载能力更大,约为单一客运桥梁1.5倍
22.莲城大桥
湖南湘潭 主跨400米 钢管混凝土 2008年

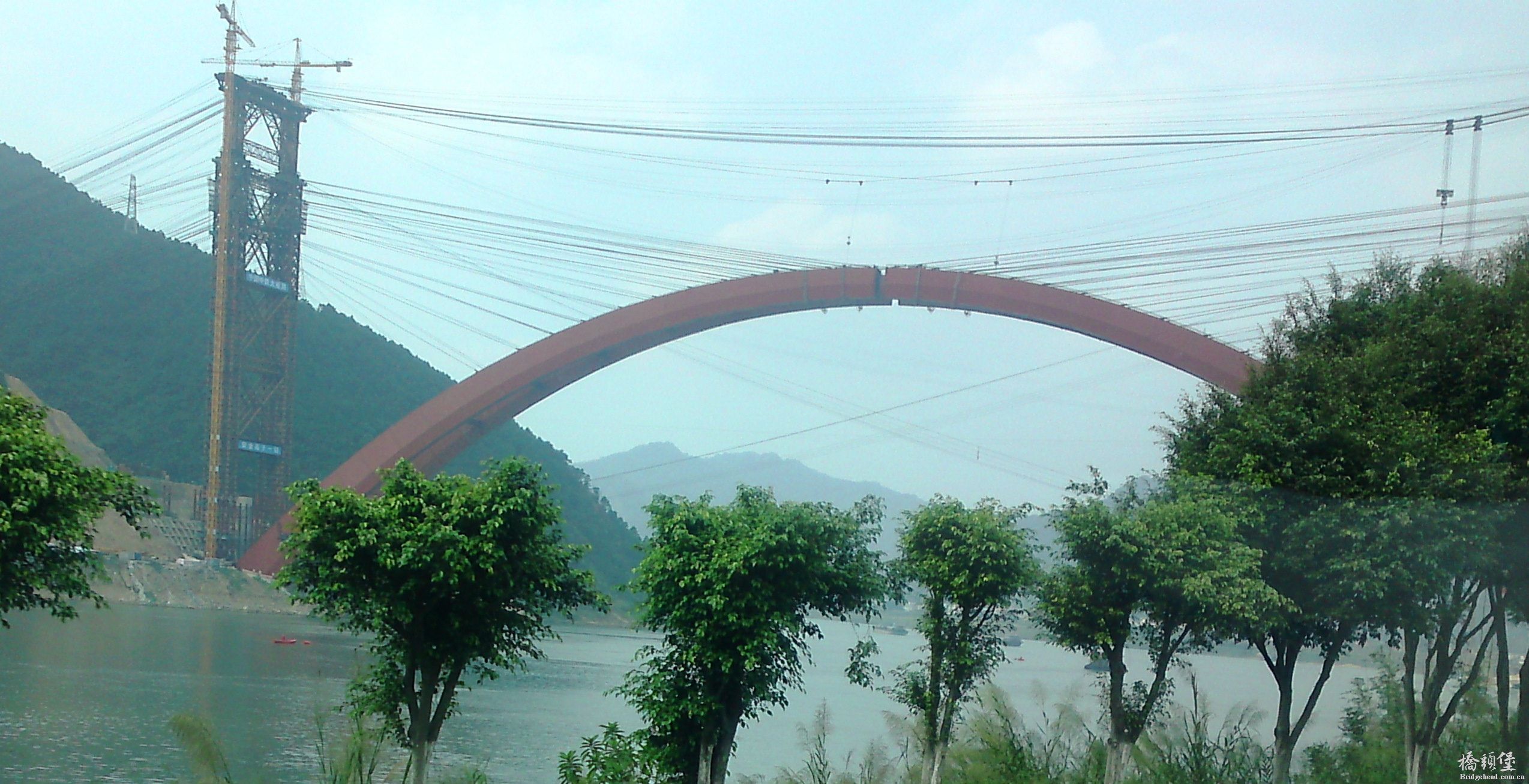

23.重庆巫山大宁河桥
' D6 g0 B# F: ~7 e2 x
主跨400米,钢管混凝土,桥面距离原江面高220米 2009年 位于著名的大宁河小三峡出口处
+ y8 U0 T3 B" m 5924728_201405290432490902.jpg
3 _6 S) p  W! k, D7 d
& ^1 b; L. ^2 }5 v( i
24成兰铁路黑河大桥
四川 九寨沟县 主跨400米 桥面高约250米 在建(想象图)
6 c/ B5 W3 X2 m! w) z
+ f4 {7 x3 ~1 {; E* Q8 V. `! a8 p1 [, S% e% Q. U3 b
$ {1 G5 ^: W* d3 n


精彩评论11

fhxgxcmlwx... 发表于 2016-12-21 11:12:03 | 显示全部楼层
震撼,太美了,厉害!

sjm123 发表于 2016-12-22 09:06:53 | 显示全部楼层
这些大桥,能参与一个,也就无憾了

老猫 发表于 2016-12-22 09:10:47 | 显示全部楼层
拱桥确实漂亮,不过建设过程中风险还是比较高的。

mphenix 发表于 2017-1-21 22:21:16 | 显示全部楼层
还是拱桥漂亮。。

越哥哥 发表于 2017-7-31 14:20:53 | 显示全部楼层
中国这么多拱桥入围,我很自豪。

nkdjgxyzy 发表于 2018-4-6 23:02:21 | 显示全部楼层
资料很好,图文并茂,值得收藏

pcsms_Rb2p... 发表于 2018-4-8 09:10:54 | 显示全部楼层
拱桥不愧是力与美的结合

nkdjgxyzy 发表于 2018-6-12 23:19:17 | 显示全部楼层
沪昆高铁北盘江大桥已经建成了

elegent 发表于 2018-6-13 21:06:21 | 显示全部楼层
雄伟壮丽,令人神往

seuhrx 发表于 2019-7-18 14:20:37 | 显示全部楼层
超震撼,挺厉害,太完美了!

hoige 发表于 2021-1-15 11:05:53 | 显示全部楼层
23那个怎么还另外设置了斜拉结构呢?
