广清扩建先行工程流溪河特大桥施工图设计
一、 跨径组合及结构型式 左、右幅 (73+125+73)mPC连续刚构
二、 梁段划分 共分为19种梁段,其中0~1#梁段为立托架现浇,2~17#梁段采用挂篮悬臂现浇施工,18#梁段为合龙段,19#梁段为边跨现浇段(采用支架施工)。箱梁纵向分块为9.3m(边跨现浇段)+2.0m(边跨合龙段)+4×4.25m+7×3.5m+5×3m(16个悬浇段)+3m(1#梁段)+4m(0#梁段)+3m(1#梁段)+5×3m+7×3.5m+4×4.25m(16个悬浇段)+2.0(中跨合龙段)+4×4.25m+7×3.5m+5×3m(16个悬浇段)+3m(1#梁段)+4m(0#梁段)+3m(1#梁段)+5×3m+7×3.5m+4×4.25m(16个悬浇段)+2.0m(边跨合龙段)+9.3m(边跨现浇段)。
三、 结构尺寸 主梁采用C55砼。半幅桥宽22.5m,采用单箱双室箱形断面,其中底宽14.5m,两侧翼缘板悬臂长4 m,每侧设0.2m后浇段与防撞栏一起浇注。
主梁根部梁高H根=7.2m,跨中及边跨端部梁高H中=3.1m,H根/L=1/17.36,H中/L=1/40.323。主梁梁高变化采用2次抛物线,变化范围为悬浇段末端至墩身外侧处,梁高变化方程为
,梁高H系箱梁中心处高度。
主梁腹板厚度0#块采用90cm;1#梁段采用90cm过渡到70cm, 2#至9#梁段采用70cm,10#梁段为过渡段;11#至14#梁段采用55cm,15#梁段为过渡段;16#至17#梁段采用45cm,18#梁段采用45cm,梁端5.8m现浇段腹板厚采用70cm。
主梁底板厚度变化采用2次抛物线,由主梁根部90cm渐变到跨中30cm,底板厚度变化方程为
;主梁顶板厚0#块采用50cm,其余均采用28cm。主梁顶板设置2%的横坡,横坡由腹板高度调整,底板保持水平。

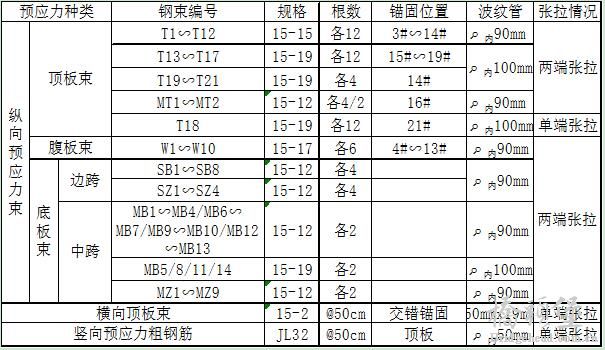

四、 预应力体系
主梁采用三向预应力体系,包括纵向预应力、横向预应力和竖向预应力。
五、 主梁普通钢筋
主梁普通钢筋(未含齿板钢筋、定位和防崩钢筋、槽口锚固钢筋、粗钢筋的螺旋筋)的指标为187kg/m2。

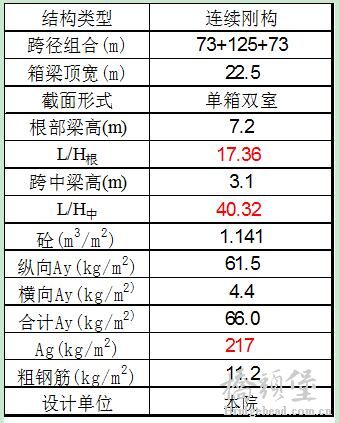

六、 桥梁经济指标
|
