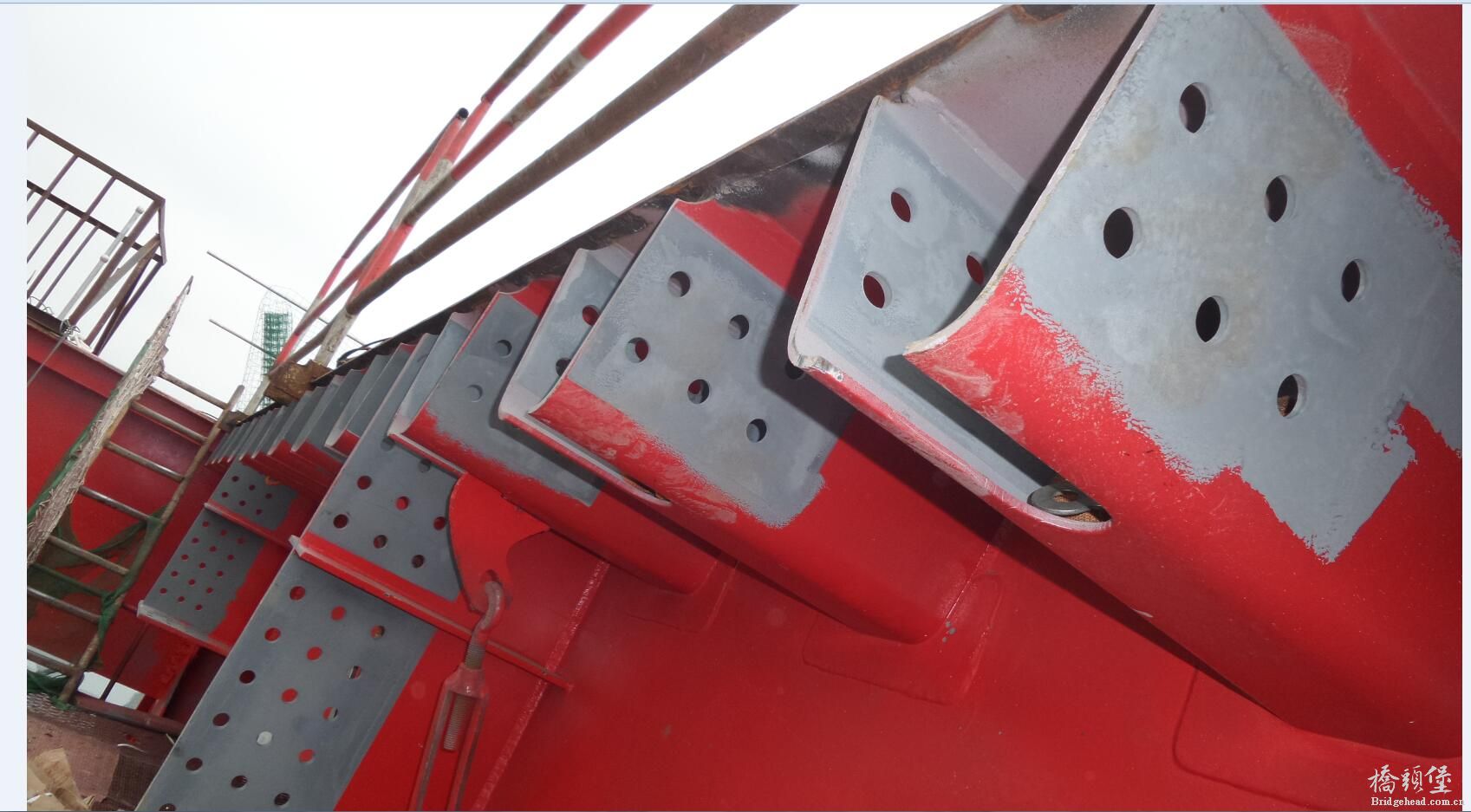

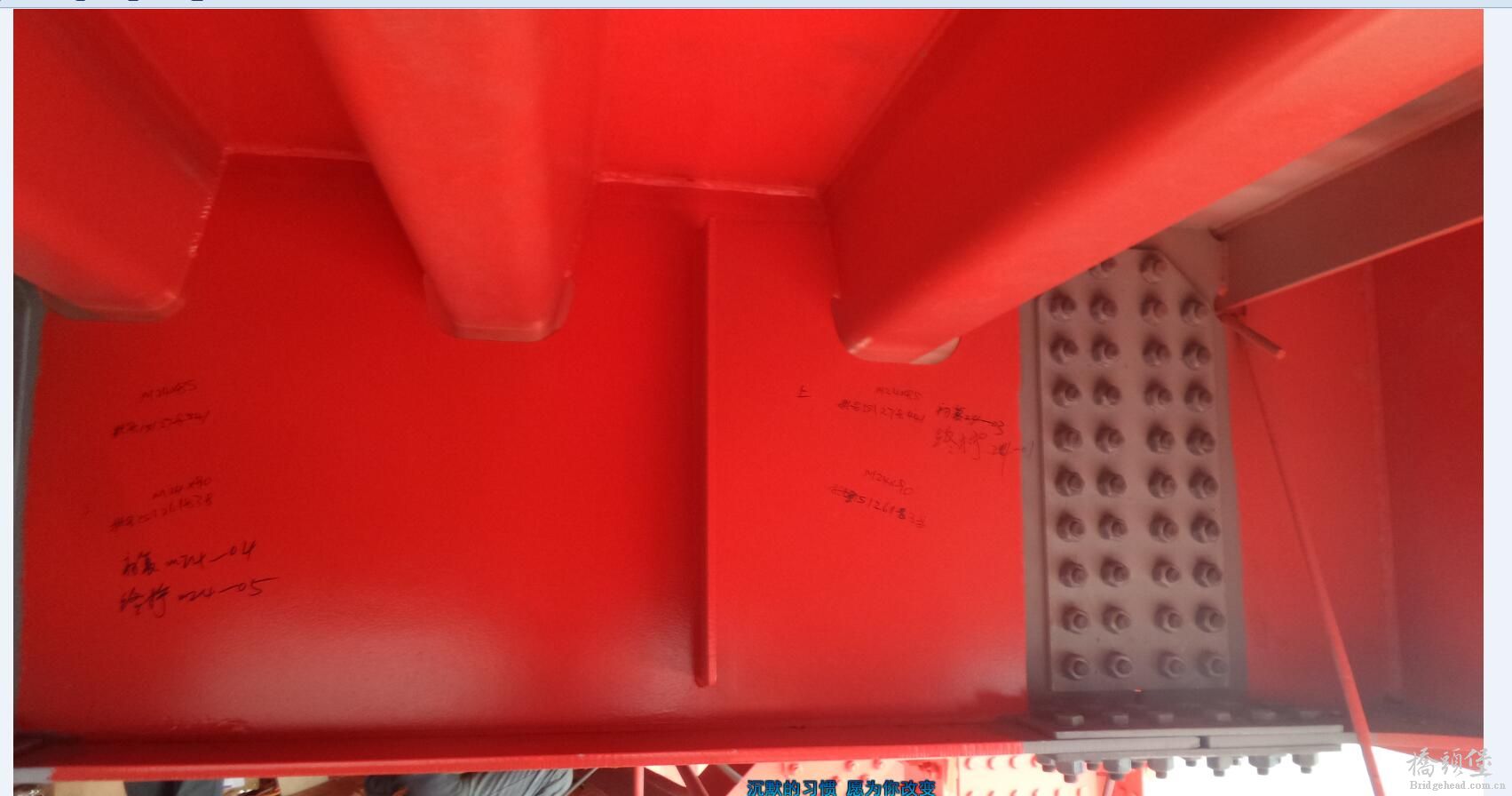

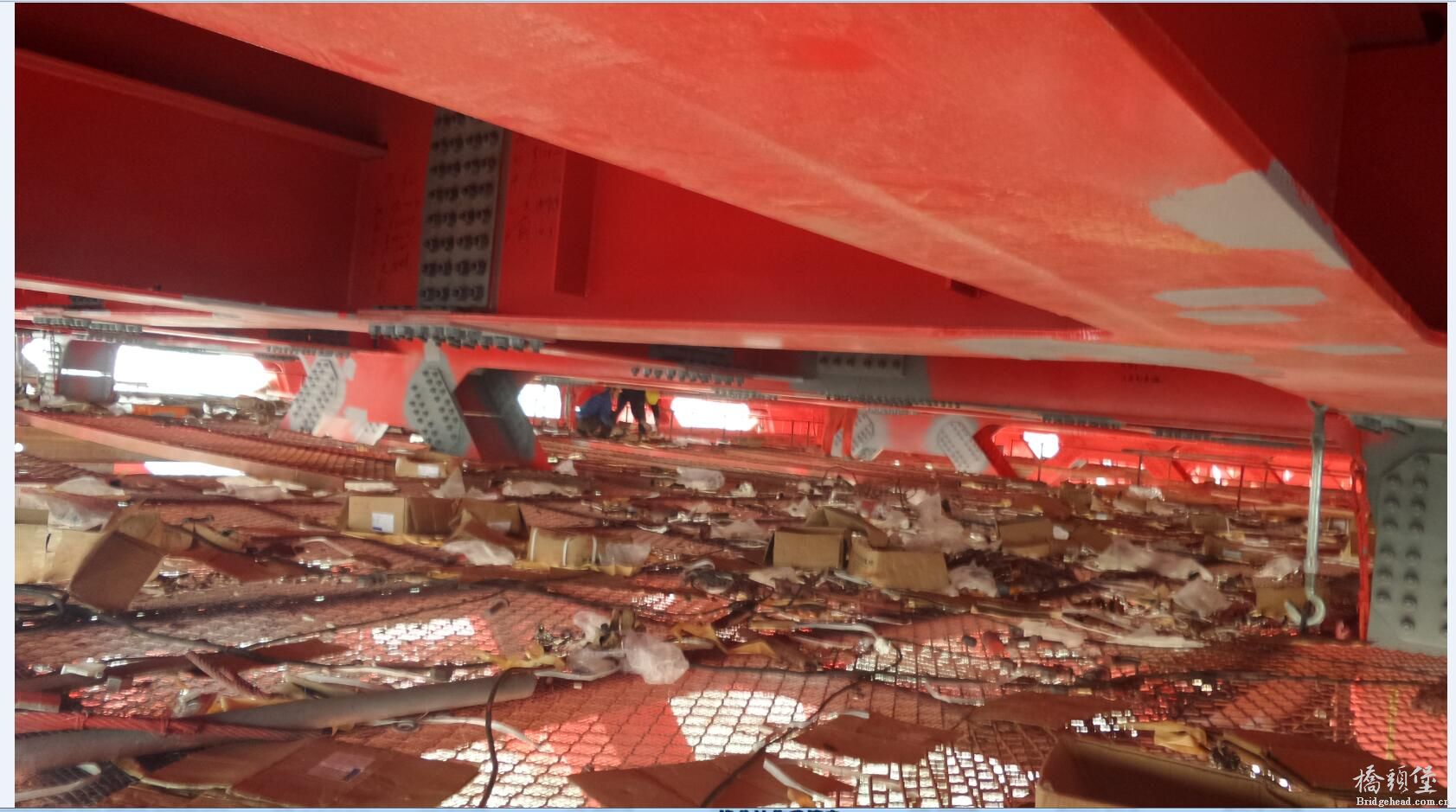

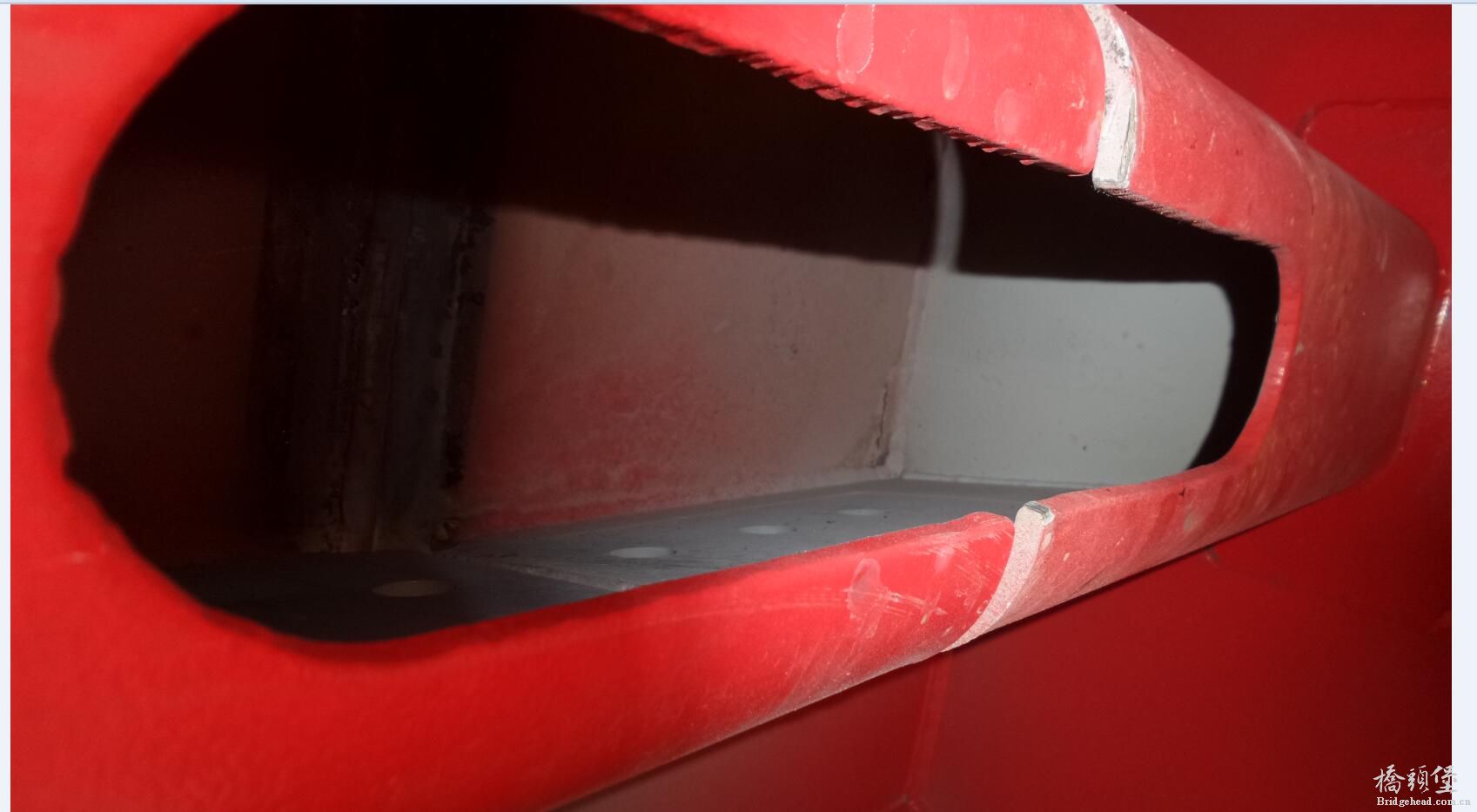

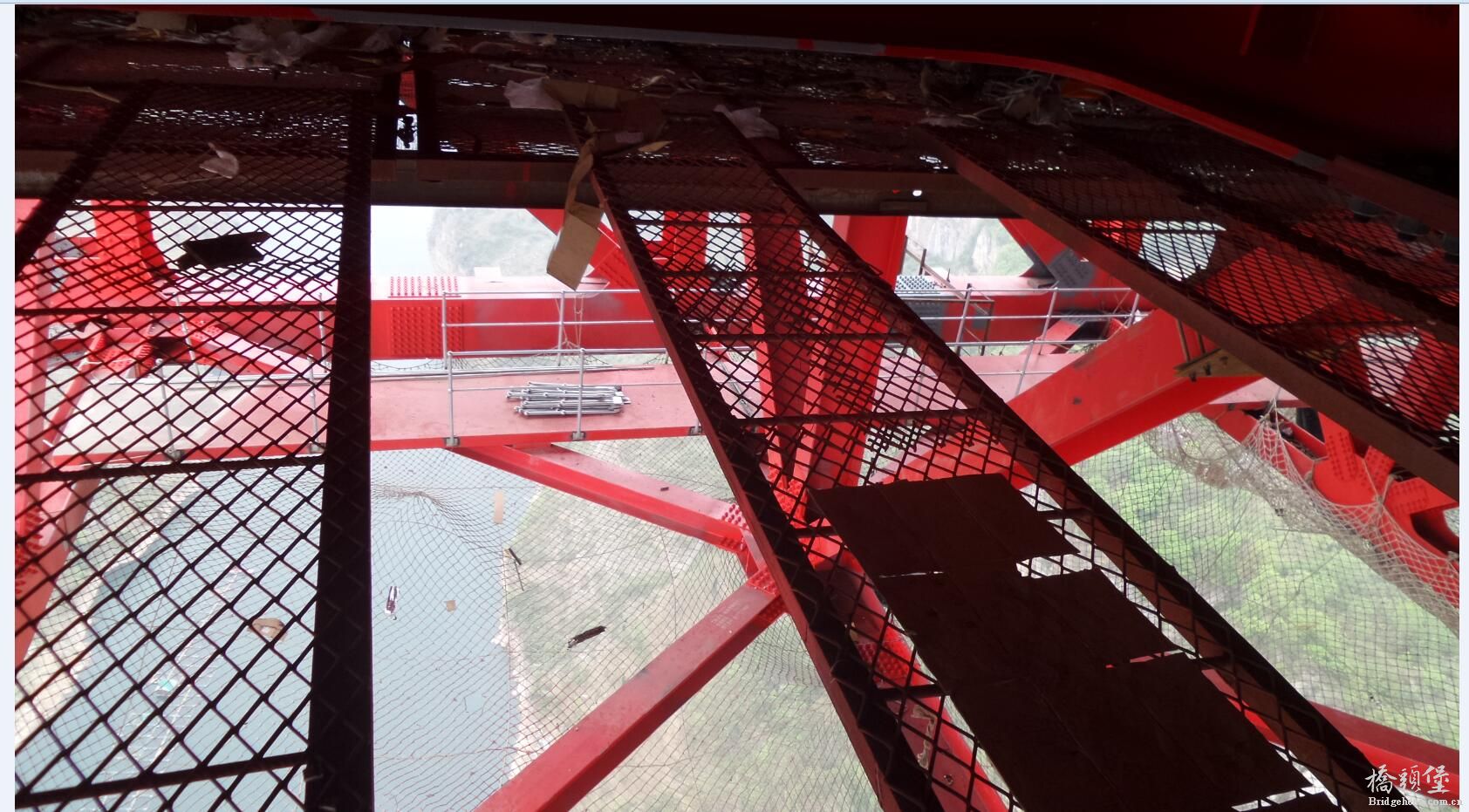

鸭池河特大桥概况及现场施工图片

842295939 发表于 2016-4-22 22:03:03 | 显示全部楼层 | 阅读模式
本帖最后由 842295939 于 2016-4-22 22:21 编辑
6 m, m5 a: }( x: ^% @. C. h8 O
+ @# N  v8 ]7 u5 F1 U2 ^4 ~本桥跨越鸭池河,桥梁全长1466.5m。主桥中心桩号为K54+433。/ d) O  [7 W) N' R# G- A+ f5 j7 O
桥跨布置为:( 72+72+76+800+76+72+72=1240m)+(7×30=210m)=1450m。% r7 G! A# h4 j9 x

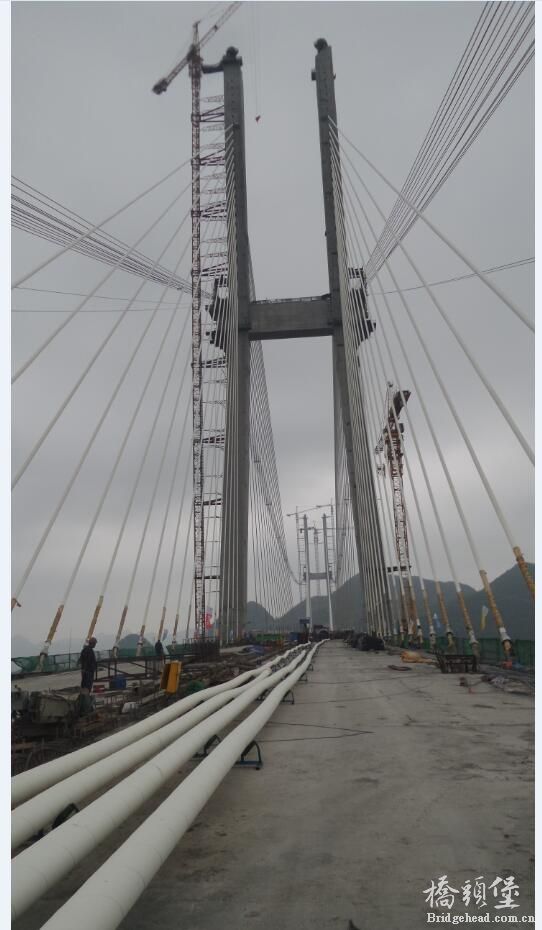

主桥采用72+72+76+800+76+72+72=1240m 双塔双索面半漂浮体系的混合梁斜拉桥,边跨为预应力混凝土箱梁,中跨为钢桁梁结构,边中跨比为0.275。, b0 W, I, l7 W( B9 S) P: n

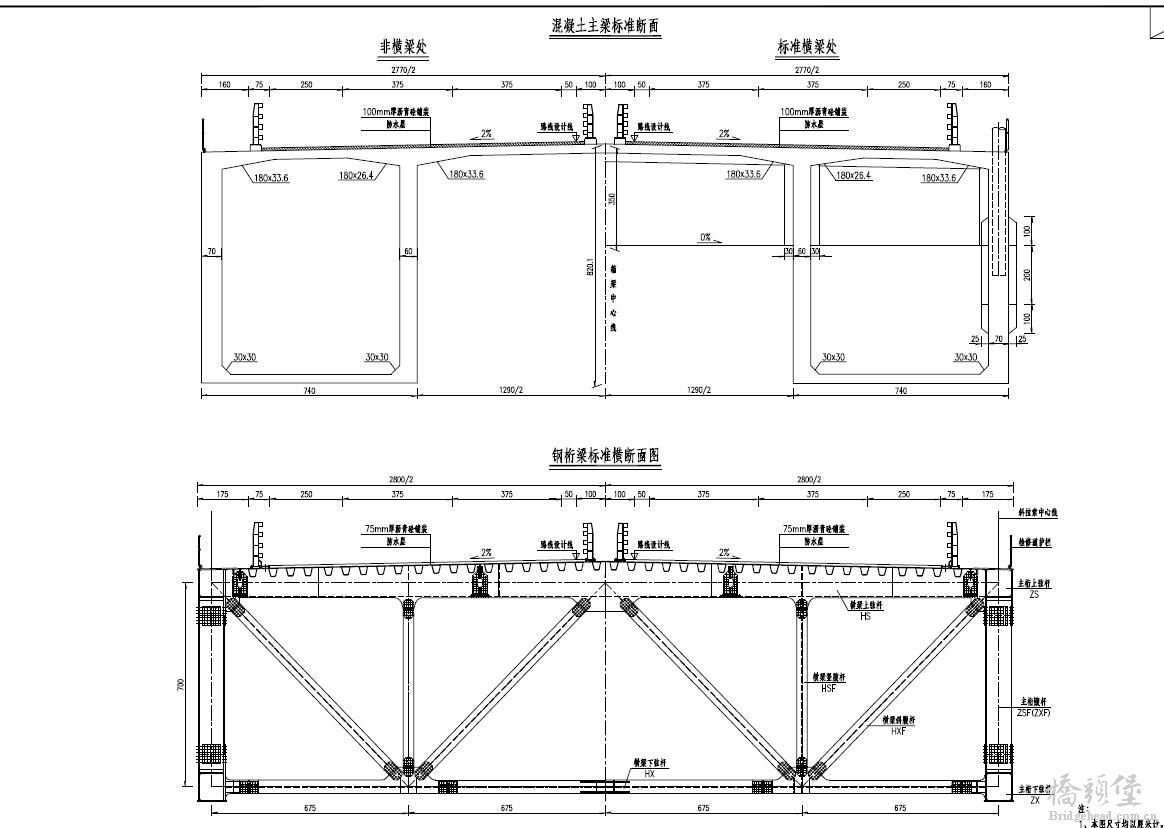

钢桁梁结构采用“N”型桁架,横向两片主桁,中心间距为27.0m,桁高7.0m,节间长度为8.0m。
预计五月底合龙。
; b% J, A$ v* h3 n2 c: V: l
8 Z9 I4 d* |+ p1 i
! A3 Y6 h& k5 m) R7 s1 }6 i6 m

/ Y5 m# N8 O$ |& \: v  ]. Q, B; e, D! i5 R8 Q& `2 n' B. s9 h" Z

0 r" ]1 m; D( d
更多图片 小图 大图
组图打开中,请稍候......

评分

参与人数 2堡币 +15 威望 +5 收起 理由
shen8016 + 5 欢迎交流!
redflag + 10 + 5 很给力!奖励资料共享!

查看全部评分

精彩评论倒序浏览

1.6万查看8评论

huiyu 发表于 2016-4-24 10:08:00
相当壮观,希望楼主分享更多的消息
举报 回复
xdw607 发表于 2016-4-29 13:12:00
是不是同济大学陈德伟教授搞得施工监控

点评

是陈教授搞的监控  详情 回复 发表于 2016-5-2 08:37
举报 回复
anbang 发表于 2016-5-2 08:36:13
我干的项目
举报 回复
anbang 发表于 2016-5-2 08:37:29
xdw607 发表于 2016-4-29 13:12
0 k0 b" d; n) }6 h# P: W3 p6 j/ X是不是同济大学陈德伟教授搞得施工监控
& Z9 o4 v; T1 b. v
是陈教授搞的监控- R' Y6 B, W7 [" S& j+ K. }
举报 回复
擦肩而过... 发表于 2016-5-3 21:05:36
图有点少,请楼主再多发
举报 回复
老猫 发表于 2016-10-22 10:32:08
学习一下,开开眼界
举报 回复
wendy007 发表于 2016-10-24 10:49:36
就地形和桥梁跨度布置看,怎么都觉得悬索桥更合适——仅个人观点,望不喜勿喷哈!
举报 回复
周莲 发表于 2016-12-19 19:04:43
anbang 发表于 2016-5-2 08:37
5 n+ O4 U) ~% J6 W0 C$ }是陈教授搞的监控

! l1 \0 Y1 Y5 s" B6 F5 r: ^又恨赚了一笔啊 还可以带好几个博士  |+ [4 J! d0 t. V

4 f: N$ A: \- v# \  Q, H. M6 w
举报 回复
