悬索桥吊杆力计算跨中会有突变吗

bristu 发表于 2016-3-7 20:53:57 | 显示全部楼层 | 阅读模式
本帖最后由 bristu 于 2016-3-7 20:55 编辑 , I% r, h# G7 o5 y$ w1 M- U% W
9 I, y  z- v" `

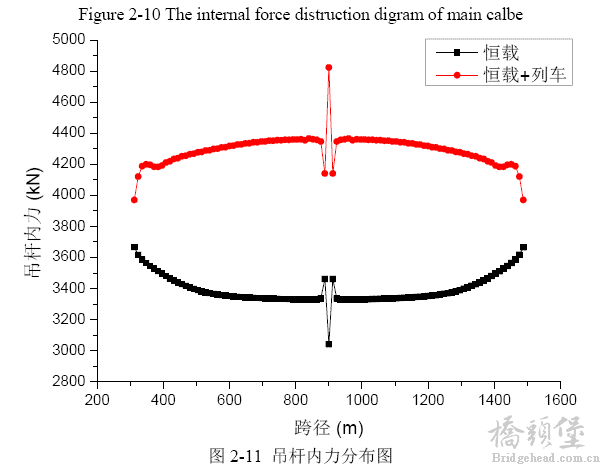

悬索桥的吊杆力在midas精确平衡分析后得到的结果如下图

7 [1 e% t9 B0 B

7 ]+ K! I! |+ v! e$ g
实际悬索桥是这样子吗?
吊杆力在跨中处会有突变吗?
8 {! g" s( c# p/ Z, ]$ e- }
1 A9 `! E. C0 A2 T5 \1 f  r8 x9 _
精彩评论倒序浏览

1.9万查看6评论

damaxia 发表于 2016-3-7 22:23:39
本帖最后由 damaxia 于 2016-3-9 21:40 编辑
: p! O( K9 `7 t# P; B6 s8 O
" I* q1 u7 R0 B* N" R 是唯一解啊 怎么会有异常呢,这三个异常吊杆力对应的局部索形又是什么形状的呢?
举报 回复
hejq30311 发表于 2016-3-8 20:22:38
遇到同样的问题!跨中吊索索力应该是均匀的,不会出现索力突变的情况。但是不知道怎么在midas里面调整,望高手指教。
举报 回复
tangchao 发表于 2016-3-18 09:47:10
应该注意你的施工阶段 从这里找问题
举报 回复
liqiu 发表于 2018-9-26 09:59:51
遇到了同样的问题,不知道怎么调整
举报 回复
ap1le 发表于 2019-4-8 09:03:37
也遇到了,有人说精确平衡分析是垂点组设置为空,好像也不行
举报 回复
abc5640673... 发表于 2020-8-25 10:42:29
精确分析时,垂点组设置为空,允许跨中吊点位置进行调整,就不会出现中吊杆力突变了。
举报 回复
