【桥●数据】部分地锚式斜拉桥统计(即时更新)

redflag 发表于 2016-1-18 20:55:49 | 显示全部楼层 | 阅读模式
斜拉桥一般为自锚体系,近些年来也出现了自锚和部分地锚相结合的斜拉桥,地锚体系把悬索桥的地锚特点融于斜拉桥中,可以使斜拉桥的跨径布置更能结合地形条件,灵活多样,节省费用。1 \8 {  m7 B2 ]7 }- K
地锚式斜拉桥:
Ground-anchored cable-stayed bridge
+ B$ s& f1 J# ^( ^

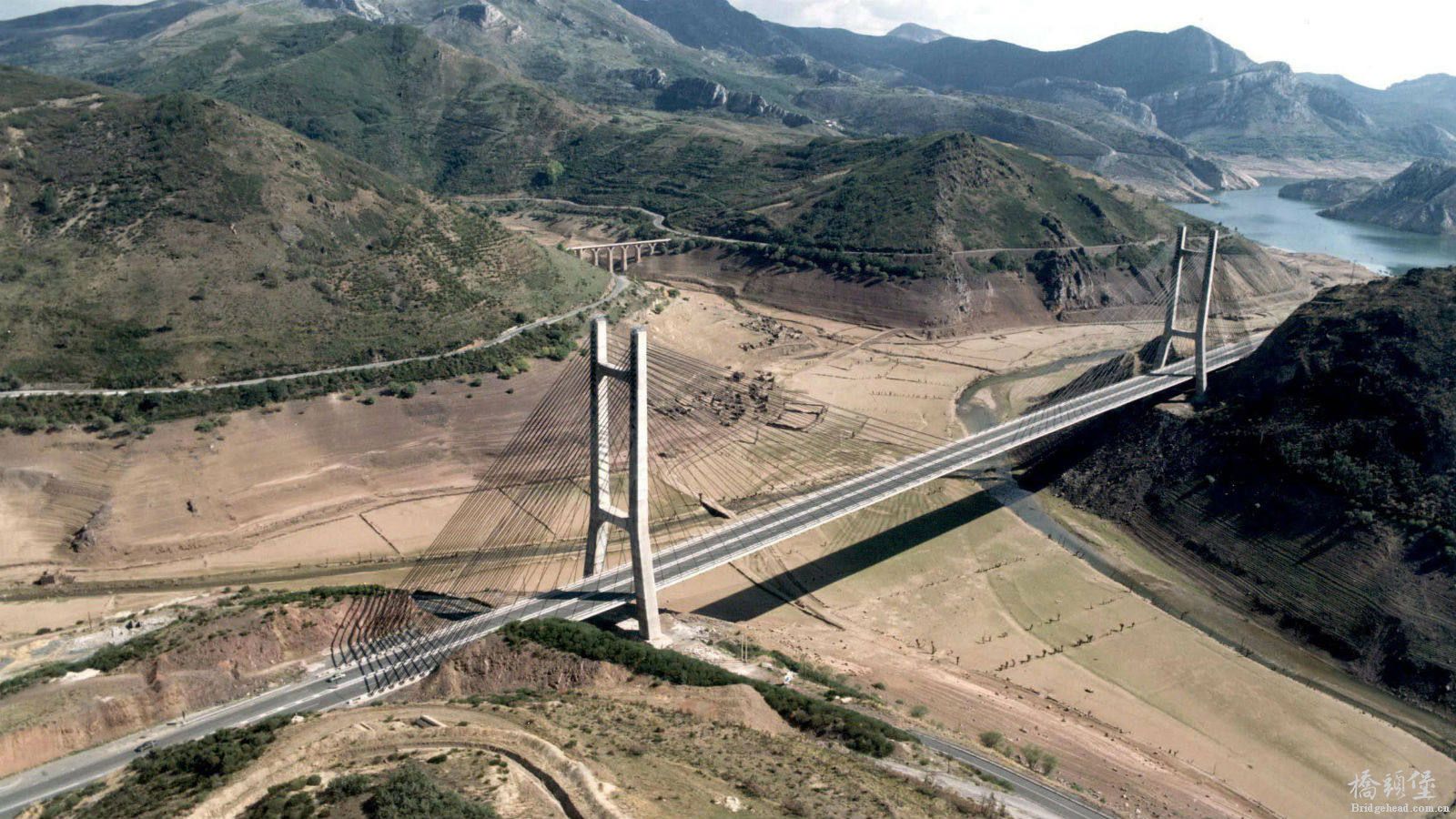

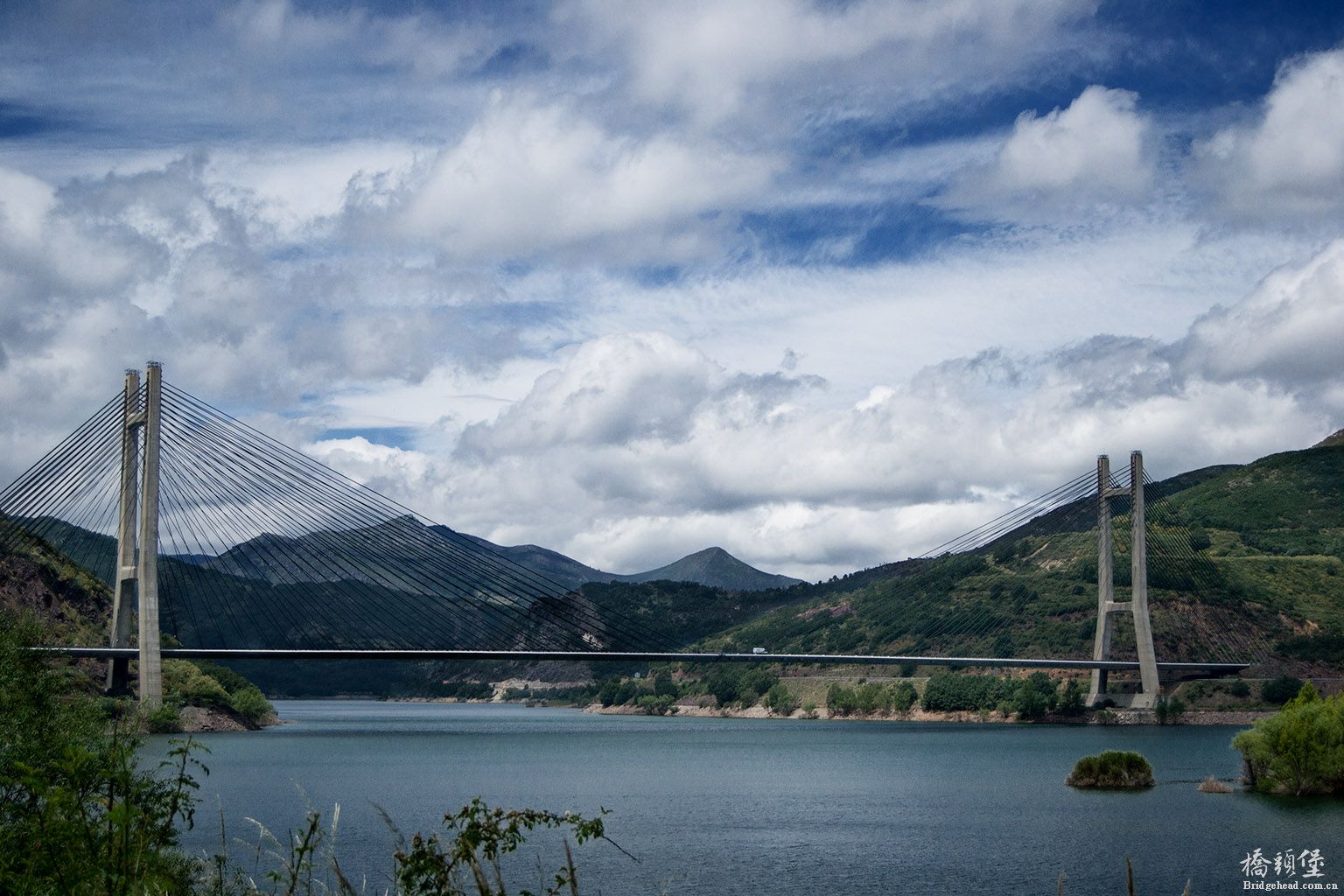

(1)西班牙Luna Bridge(巴里奥斯卢纳大桥)

( s+ u- b' @/ C- T" f( F
又名 The Carlos Fernandez Casado Bridge(以工程师的名字命名), Y. p, c- w/ z) I9 G3 ~/ v# |+ T- [4 ]) E
Luna Bridge 跨径布置101.71+440+101.71,采用预应力混凝土主梁,主梁高2.30m,桥面宽度22.50m。
该桥1979年动工建设,1983年建成。曾保持最长斜拉桥和跨度最大的预应力混凝土斜拉桥的世界记录。
105.jpg 100.jpg 101.jpg 103.jpg 106.jpg ( k: t% a* c+ `' A7 A+ ]& w& E
2 `, |( U$ q4 a) x9 n
相关链接:
" b$ a3 X* l  I- N. k
卡洛斯·费尔南德斯卡萨多大桥
7 w7 m/ w! I3 o

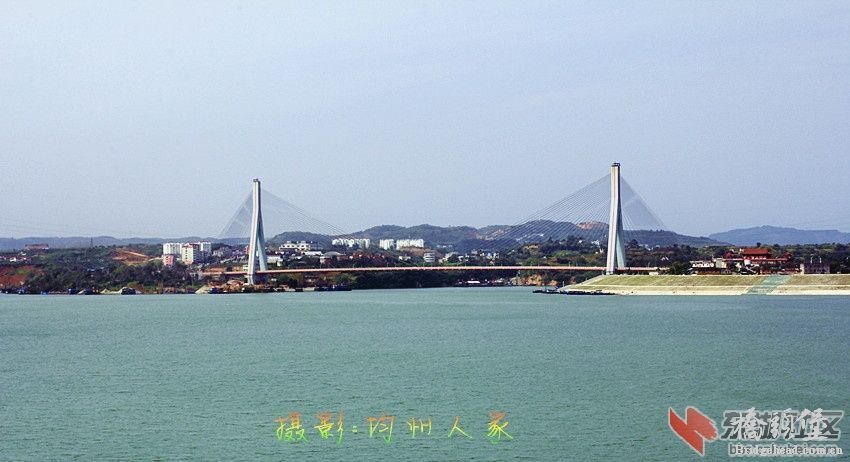

* `- a# R3 L2 o4 [5 c9 W" p- u2 T(2)郧阳汉江公路大桥
郧阳汉江公路大桥:亚洲第一斜拉桥
- ?" d- k" S$ [" D5 U3 j3 Q( `  该桥是沟通郧县城区和柳陂镇的一座双塔斜拉桥,跨越汉江,是209国道上重要桥梁,大桥全长601米。于1990年11月7日开工建设,当年2月1日试通车。是中国第一座地锚式大跨度预应力混凝土斜拉桥,当时同类桥梁中堪称“亚洲第一”。该桥通车,结束了从十堰城区过江到郧县全靠船只运载的历史。原国家主席李先念为该桥题名。* H8 O6 Q% w$ _0 f0 h* z
  该桥跨度为86.0+414.0+86.0米,桥跨全长601.0米。桥面行车道宽9.0米,两侧各设1.5米的人行道,桥梁全宽15.6米。设计荷载为汽车-20级,挂车-100,人群荷载3.5kN/m2。通航净空120.0*8.0米。桥址所在地区地震等级基本烈度为6度。设计风速40.0m/s。% ?6 B1 K4 K5 _+ K1 h* D
7 I% U/ J- o0 E# K/ m
4 _4 K+ Z1 @0 o! N, N
091046yn816ucnunp6o4o9.jpg ' c- w5 n* D' t$ s5 r; x8 {
5 P8 G! t; w/ |3 R; h& A  W0 W
7 n0 x* S/ \6 y# W

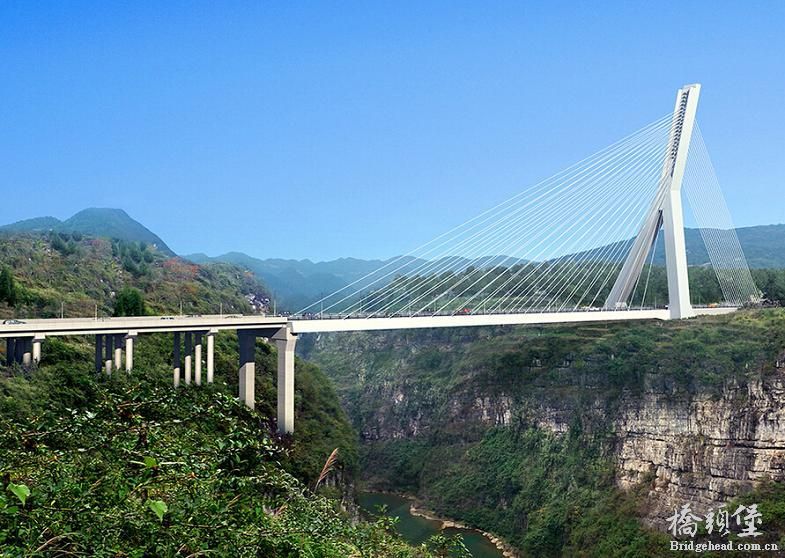

(3)贵州道安高速公路芙蓉江大桥
芙蓉江大桥为亚洲首座地锚式单塔斜塔混凝土斜拉桥。大桥位于贵州省遵义市正安县境内蓉江之上。
芙蓉江大桥全长340m,桥跨布置为:40m(地锚箱)+49.5m(路基段)+170m(主桥)+4×20m(引桥)。主跨 为170m 独塔单跨地锚式预应力混凝土梁斜拉桥,引桥为 20m 简支 T 梁,先简支后桥面连续。主塔采用倒Y形主塔,总高98.5m。下塔分两肢,在承台平面上,两塔肢中心距为18m,两肢轴线在距承台55m高程处相交, 顺桥平面内:主塔倾向地锚箱侧,倾斜坡率为3:1,倾角71.57°;横桥平面内:倾斜坡率为55:18,倾角71.88°。折算空间角为65°,坡率为2.145:1。共24节。主梁21节,其中1~5#块为变截面,6~19#块为标准截面,21#块为边跨段,合龙块为20#块。斜拉索呈扇形布置,梁上索18对,地锚箱上背索17根。
6 z! j  B& g0 v5 _9 I3 R

登录/注册后可看大图
6 I: o5 e6 Q8 ~! O$ B
  E: K3 v( v- g9 c) q  _6 o5 T0 V! h
(4)承秦高速太平庄立交滦河特大桥
' E, |* p- ]7 f4 F滦河特大桥位于承德市太平庄附近,是一座地锚式有背索双索面独塔斜拉桥。主桥总长205米,跨径布置55.051+149.949m。主梁采用钢管桩支架法现浇施工,主塔爬模浇筑,张拉斜拉索完成体系转换。
" [! g4 g% d% f# e  }. L 100.jpg
. [8 t( e/ N3 p" m, E
………………………………待续…………………………………. v- I! @  `, t% o6 T4 z9 z

. v6 f0 B! k5 _+ Q& A9 u
持续整理,即时更新中……
$ E, v- Q7 Q% e$ K. Y# y
% ]/ @! g* ^5 T3 |7 R' f
欢迎补充,补充一条新信息(含图片及文字介绍)一律奖励堡币+20! H. x/ G1 u/ O: P

+ q4 x9 E' u4 W& `. f和您一起收集并分享国内最新最全的桥梁结构分类排名信息3 s* T8 s% G2 K  F

& C4 `' J7 Q. ?- H% ]2 S; t (数据整理:桥头堡论坛,版权所有,如需转载请注明出处)( t% O! l# X. O9 ?4 N5 P" S" M
