斜拉桥主塔的形式

乐在逍遥雷... 发表于 2015-12-9 16:28:49 | 显示全部楼层 | 阅读模式
谁能介绍一下斜拉桥的主塔都有什么形式,各种形式的优缺点: s0 N# e/ t& l" y( ~3 M
精彩评论倒序浏览

1.5万查看2评论

damaxia 发表于 2015-12-9 20:11:07
参看桥梁工程,有详细介绍
举报 回复
redflag 发表于 2015-12-21 16:03:21
& a. j4 X4 w4 x* b
/ J0 A  g" T: J7 a' ~' A( S' f

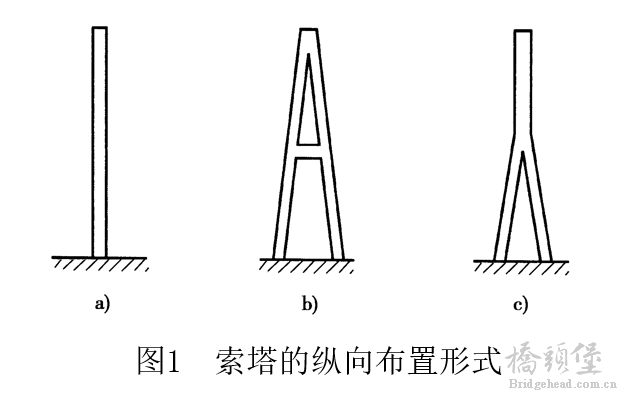

斜拉桥桥塔根据纵桥向的塔柱形式主要有以下几种形式(如图1所示):
(a)单柱式主塔,其构造简单;
(b)A字型7 J- s8 F$ m& z: O! J1 Z6 r
(b)倒Y型
(b)、(c)两种类型在顺桥向刚度大,有利于承受索塔两侧斜拉索的不平衡拉力;A字型还可减小主梁在该点处的负弯矩。
6 }) ]; j" ^* W! q' G9 Q! [' R0 Y
' ?/ |$ }7 h/ ~4 c8 c) _  k

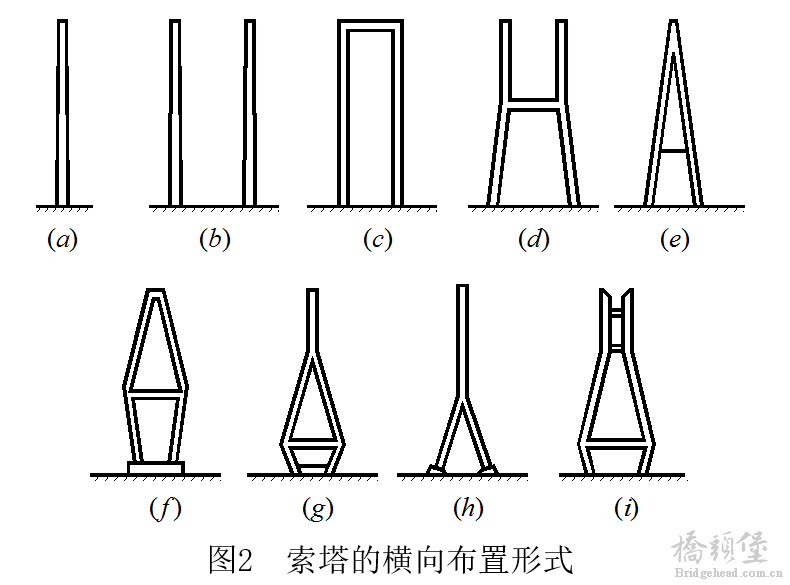

: d6 p- I4 x  L( Z7 m& g5 W0 g; `1 S斜拉桥桥塔根据横桥向的塔柱形式主要有以下几种形式(如图2所示):
) K2 J$ P" U: S5 ^       独柱型、双柱型、门型或H型、A型、花瓶型、钻石型或倒Y型等;
3 w0 P- x& N) q* k/ s) o) y
       索塔纵横向布置均呈独柱型的索塔,仅适用于单索面斜拉桥。当需要加强横桥向抗风刚度时,则可以配合采用图2中g或h的型式。图2中b~d一般适用于双平面索的情况;图2中e、f和i一般适用于双斜索面的斜拉桥上。 6 P. O3 W; D2 a# h+ f; O7 F0 A( F
       通常单柱式桥塔通常用于主梁抗弯、抗扭刚度较大的单索面斜拉桥;门架式和双柱式桥塔适用于桥面宽度不大的双索面斜拉桥。( t$ t$ G7 B) x$ A7 S
       对于抗震、抗风要求较高的大跨度或者特大跨度斜拉桥,经常采用花瓶型、A型的主塔。

* q( d. f# w6 R2 T" d4 A

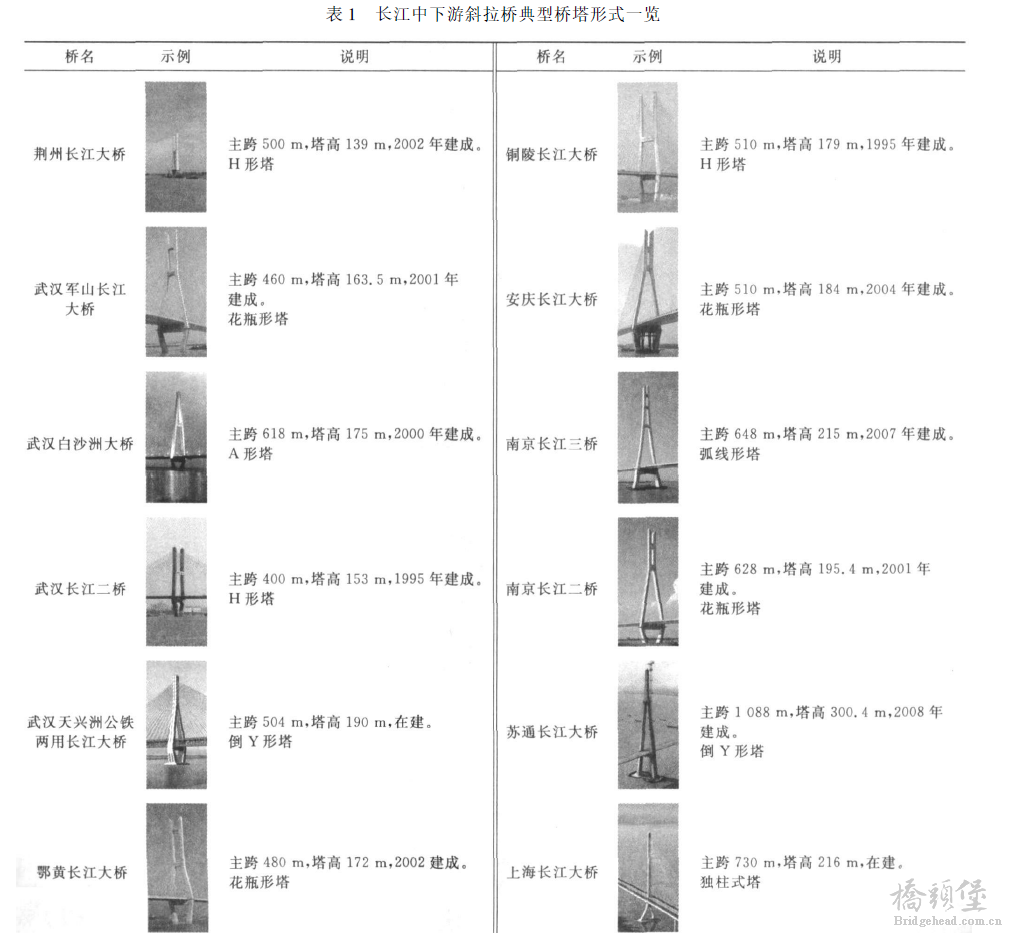

以下图表中所示为长江中下游典型斜拉桥的桥塔形式:6 R8 V& z& G; a. i
tower.png 6 k" |4 }- o; l4 u7 C$ x

  T- N9 G2 Z( G( S
