金山大道(沙井湾段)H匝道 含计算书

superliuzs... 发表于 2015-10-20 21:00:37 | 显示全部楼层 | 阅读模式
金山大道H匝道地通道为H匝道的一部分,为实现金山大道与柑悦大道的连接而设置。此地道为车行地道,地道起点桩号为K0+430.000,终点桩号为K0+545.000,地道全长115m,地道平面中线依次为45.648m的缓和曲线、69.352m的圆曲线。地道纵、横坡均满足道路总体布置。
沙井湾立交人行地通道为满足金山大道沙井湾立交的人行交通而补充设置。共有四个人行地通道位于直线上,分别跨BHE、A、CGF、D匝道。地道纵、横坡均满足道路总体布置。
4.1  H匝道地通道
1、H匝道地通道净宽9 米、最小净空5.0 米、路面宽度8m。
2、设计荷载:
汽车:公路-Ⅰ级
人群:4.0KN/m2
填土:20KN/m3
3、地震设防烈度:Ⅶ度
4、纵坡、横坡:满足道路设计要求。
4.2  沙井湾立交人行地通道
1、人行地道净宽度:4米,净空:3 米
2、设计荷载:
汽车:公路-Ⅰ级
人群:4.0KN/m2
填土:20KN/m3
3、地震设防烈度:Ⅶ度
4、纵坡、横坡:满足道路设计要求。

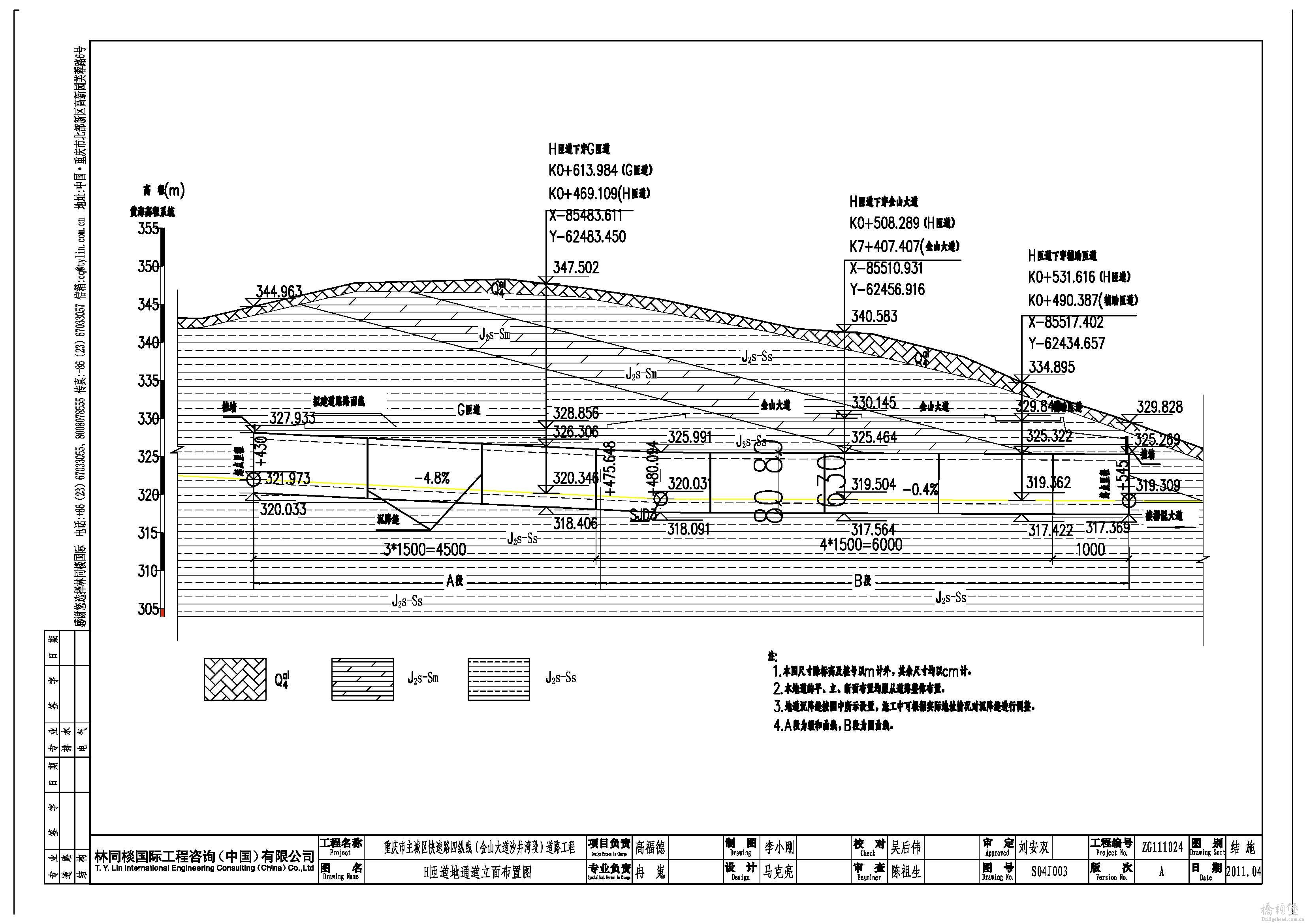

S04J003 H匝道地通道立面布置图.jpg
S04J004-5 H匝道地通道横断面图(一)、(二)02.jpg

金山大道(沙井湾段)H匝道地下通道工程地道工程.part1.rar

19 MB, 下载次数: 149

售价: 1 元堡币  [记录]

金山大道(沙井湾段)H匝道地下通道工程地道工程.part2.rar

10.25 MB, 下载次数: 140

金山大道(沙井湾段)H匝道地下通道工程地道工程.part2.rar

10.25 MB, 下载次数: 149

售价: 1 元堡币  [记录]

评分

参与人数 1堡币 +3 收起 理由
zuicai + 3 鼓励下!

查看全部评分

精彩评论倒序浏览

6725查看1评论
