茅田界隧道 广东省连州（湘粤界）至怀集公路项目 第9标段

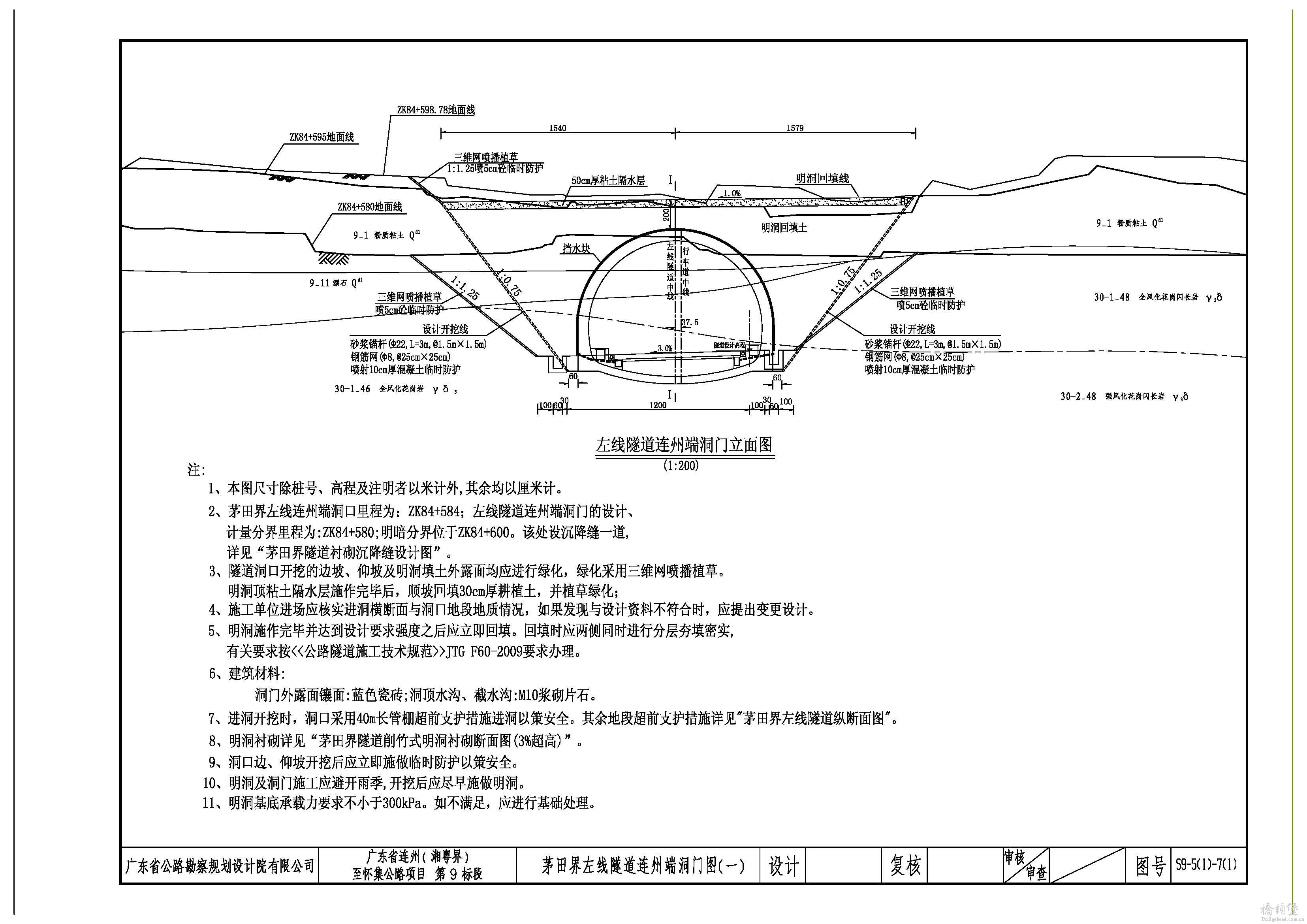

茅田界左线隧道起讫桩号为ZK84+584～ZK88+921，长度为4337m，连州端采用削竹式洞门，怀集端采用端墙式洞门；茅田界右线隧道起讫桩号为YK84+585～YK88+933，长度为4348m，连州端采用削竹式洞门，怀集端采用端墙式洞门。

    茅田界隧道连州端洞口段线间距约为27.5m，洞身段线间距约为38m，怀集端线间距约为28.8m；茅田界隧道地面最大高程约为890m，隧道最大埋深约为554m；左线隧道连州端位于R=1900的圆曲线上（设3%的超高），洞身位于直线上，左线隧道怀集端位于R=1700的圆曲线上（设-3%的超高）；右线隧道连州端位于R=1850的圆曲线上（设-3%的超高），洞身位于直线上，右线隧道怀集端位于R=1900的圆曲线上（设3%的超高）。左、右线隧道纵坡为0.614%及-1.2%的人字坡.
4 z! |( z# S" N0 W' f( g! Z

隧道设计主要依照《公路工程技术标准》（JTG B01—2003）、《公路隧道设计规范》（JTG D70—2004）、《公路隧道设计细则》（JTG/T D70—2010）、《公路隧道通风照明设计规范》（JTJ 026.1-1999）、《公路隧道施工技术规范》（JTGF60－2009）、《锚杆喷射混凝土支护技术规范》（GB 50086—2001）、《地下工程防水技术规范》（GB 50108—2008）及国家其他隧道设计相关的规范规定等进行设计。

主要技术标准如下：

1.        公路等级：高速公路双向四车道

2.        设计速度：100km/h

3.        隧道建筑限界净宽：0.75m+0.5m+2x3.75m+1.0m+1.0m=10.75m。

隧道建筑限界净高：5.0m
