悬臂结构时程分析(抖振时域分析)模型

lipinghao1... 发表于 2014-7-17 23:03:20 | 显示全部楼层 | 阅读模式
        下面为大家介绍一个悬臂结构的时程分析模型,本人做毕业论文时自己编写的,关于抖振时域分析的。建模采用BEAM188单元,单元截面事先画好并用secread语句导入。主梁与薄壁墩,墩与联结系,墩底与地面之间刚接,见模型图。模型所施加的作用为力的时程,0.1s一步,共2000步,时长200s(本例只取了20s进行瞬态分析)。本例还考虑也自激力的作用,即通过matrix27单元输入气动刚度矩阵和气动阻尼矩阵来模拟自激力,matrix27单元 的数据采用rmodify语句来输入。最终能输出的结果为个结点各方向位移,速度加速度的时程曲线。

模型图

模型图

x方向时程曲线

x方向时程曲线

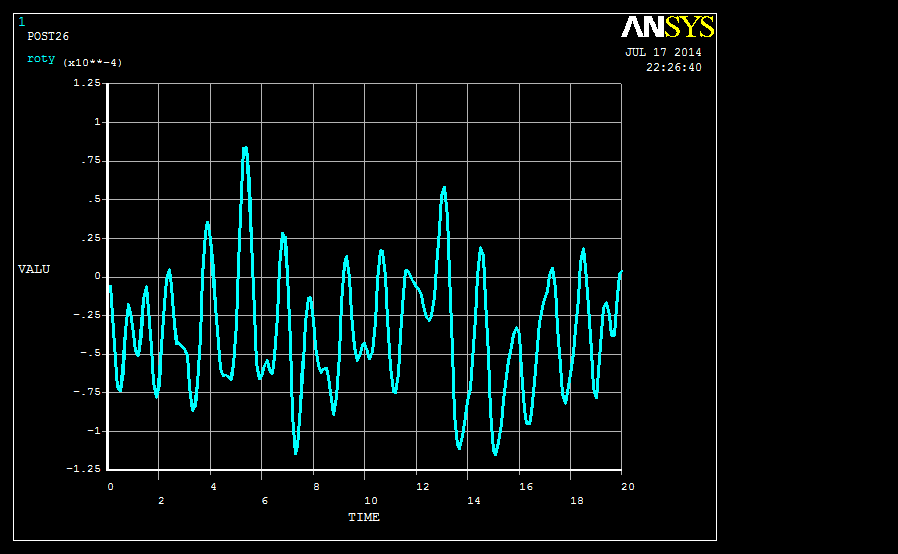

绕y转角时程

绕y转角时程

moxing.zip

1.61 MB, 下载次数: 81

售价: 2 元堡币  [记录]

评分

参与人数 1堡币 +5 收起 理由
wangweiloving + 5 欢迎交流!支持原创!!

查看全部评分

精彩评论倒序浏览

7063查看6评论

acer_chen 发表于 2014-8-28 11:35:40
没钱了,。。唉,下载不来,先收藏
举报 回复
xjzxjz123 发表于 2014-9-23 12:17:45

看起来不错,非常详细啊
举报 回复
谈志鸿 发表于 2016-11-24 17:17:42
没堡币了,可以发邮箱吗?736123702@qq.com可以微信支付~
举报 回复
潇洒振生... 发表于 2018-3-11 21:16:37
很好的资料!!!!!!!!
举报 回复
justying88... 发表于 2019-4-17 17:57:55
您好,能加qq 52646795903 吗,我转现金给您
举报 回复
fangxibing 发表于 2019-4-17 20:12:45
您好 可以发邮箱吗
2634867026@qq.com
举报 回复
