52+80+52连续梁模型支反力异常

cxh_2008 · 发表于 2012-11-16 16:56:10

最近学习midas做一变截面连续梁，施工阶段分析中跨合拢后查看支反力时，发现支座反力异常，求高手指点，下面附上midas模型

maxmaurer · 发表于 2012-11-19 10:49:27

LZ的模型钢束不对，
H1钢束多赋予了一个单元，
Z1钢束少赋予了一半的单元，
Z2~Z6钢束均只有一半且仅赋予了一半的单元，
修改过后反力就对了。
另外分离出自重后，施工阶段自重反力不对称，误差比较小，LZ可以检查下截面。

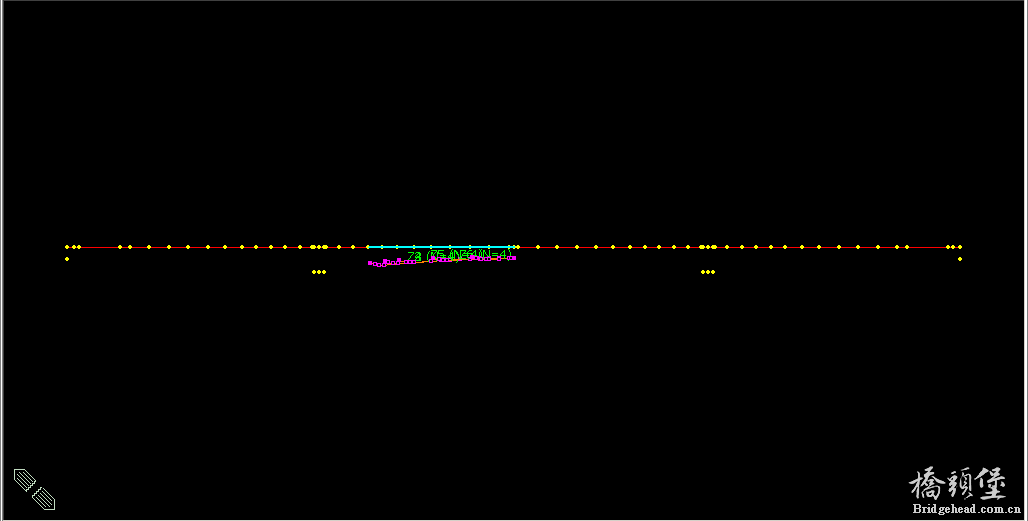

原钢束：

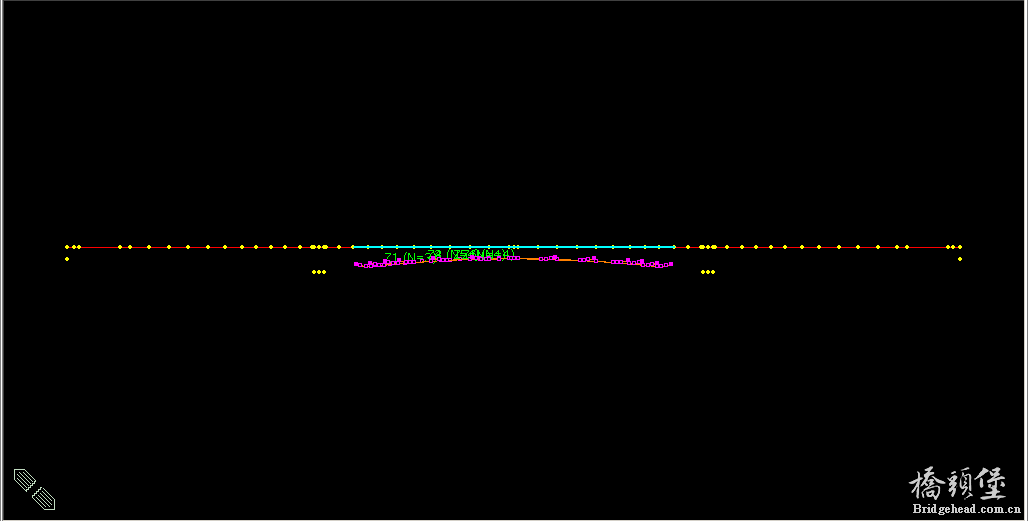

修改后：

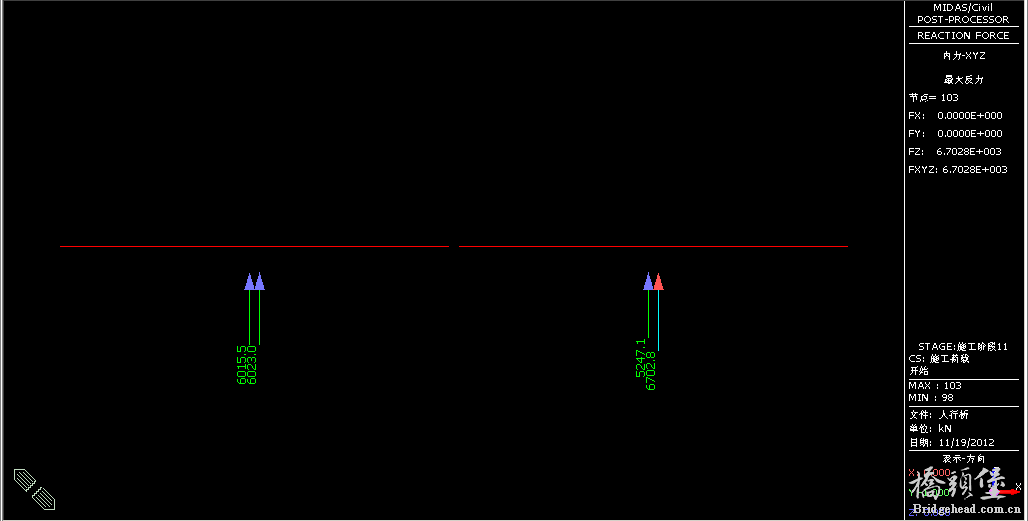

自重作用下的反力不对称：

cxh_2008 · 发表于 2012-11-22 15:33:22

maxmaurer 发表于 2012-11-19 10:49

登录/注册后可看大图

LZ的模型钢束不对，
H1钢束多赋予了一个单元，
Z1钢束少赋予了一半的单元，

非常感谢maxmaurer 的指导，刚学习midas计算，经验不足呀

cxh_2008 · 发表于 2012-11-22 15:38:21

maxmaurer 发表于 2012-11-19 10:49

登录/注册后可看大图

LZ的模型钢束不对，
H1钢束多赋予了一个单元，
Z1钢束少赋予了一半的单元，

后面又检查了下模型，结果发现还真是建模时截面有问题，真是高手啊
