关于箱梁加宽的讨论

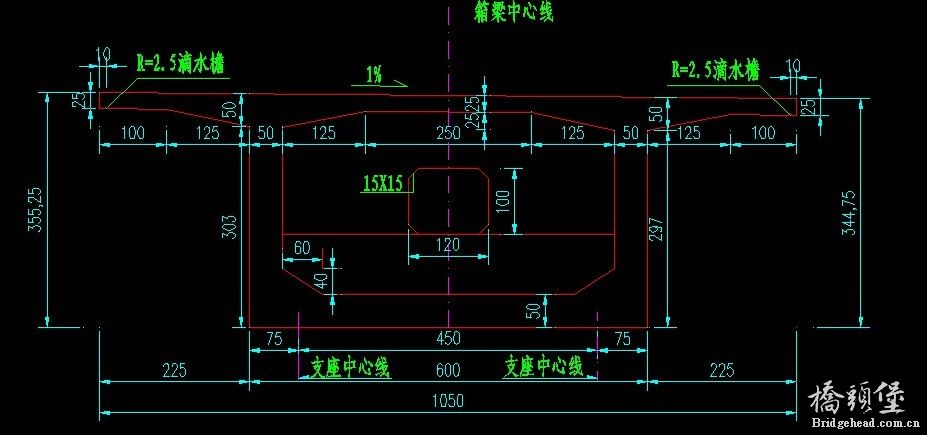

请问下  箱梁的翼板在构造上有什么要求啊？像这个翼板的100和125有要求吗？哪本规范啊  ？
这个箱梁的宽度10.5m 现在要减小0.5m变成10m  现在想减翼板  想问下怎么个减法？

有现成的图  改翼板 图就不用怎么改了
预应力束有个最小外距要求，要考虑。
注意梗肋宽度。

Angel 发表于 2012-3-13 11:35


登录/注册后可看大图

一般跟梗肋宽度一样，调整箱室宽度不就完了么
有现成的图  改翼板 图不用怎么改了
预应力束有个最小外距要 ...

你说的“一般跟梗肋宽度一样”是指翼板等厚段的宽度吗？
按你说的
抛开楼主的问题，是不是图中100应该改为125，更合理？


改为10米宽，但从工作量看，我觉得最简单的方法是把100改为75
不知道可行不？
没做过

1、公路桥梁混凝土规范上对梗腋的厚度有规定，满足构造厚度要求后，计算能过即可。预应力的还要满足锚头布置构造要求。
2、箱梁变宽，变化腹板间距或悬臂翼缘长度均可，个人觉得：如果要变化悬臂翼缘长度可保持125cm的不变，只变化100cm的部分。
