一座提篮拱装饰桥，全套，cad格式

这是我自己设计的，已经竣工，可惜未去现场拍几张照片。

原桥结构为3跨空心板结构，13m+20m+13m，桥梁全长46m，桥宽40m。上部结构采用预制空心板，下部结构采用立柱式墩台，基础采用桩基础。桥梁设计荷载等级为城市-B级，行车速度为40km/h，桥面组成为：4.0m（人行道）+3.0m（非机动车道）+2.0m（隔离带）+2x11.0m（机动车道）+3.0m（非机动车道）+4.0m（人行道）=40.0m。甲方要求对该桥进行装饰。

    拟建拱肋位于两侧的非机动车道与人行道上，为两座拱肋桥。本设计在保持原有桥梁上、下部结构完整的前提下，仅局部改造吊杆处的人行道板。拟建拱肋跨径54.0m，矢高13.5m，矢跨比1/4。拱肋加工完成运至现场后，旋转14°到设计位置，现场焊接横撑组成一个整体。本施工图工程量包含拱肋部分、对主梁立面及人行道平面适当加以装饰。

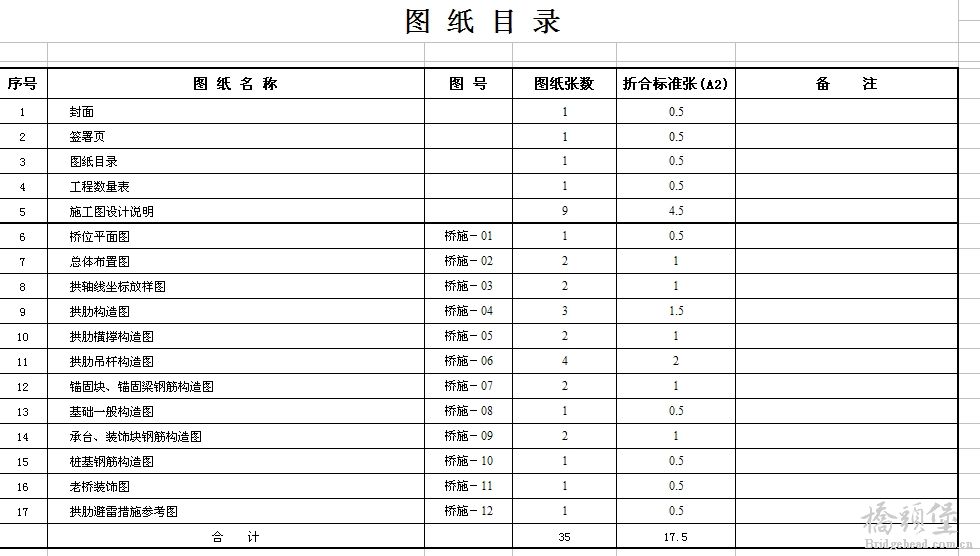

现上传cad格式的图纸，下面是目录



请需要cad格式的朋友根据需要下载，嫌价格高的请下载pdf格式

提篮拱装饰桥.rar (2.63 MB, 下载次数: 459, 售价: 6 元堡币)

2011-12-31 11:39 上传

点击文件名下载附件
