昆明市政院设计的一座异型拱桥

mlxuzheng · 发表于 2011-12-3 10:51:24

xuesheng19... · 发表于 2015-6-18 10:29:11

我认为做的挺好，景观效果也好，景观桥本来就是远处看！装饰拱代替景观效果固然好，造价也低，但还有技术含量吗？大家都是搞技术，还是坚持技术为先的！

ONVE · 发表于 2014-8-4 18:31:11

如果拱受力的话，那么对两端桥台的要求又提高很多，造价又提高不少。对于这种人行桥完全可以用装饰代替。

blueesea · 发表于 2014-6-23 17:53:39

这个桥梁，我2009年去过，效果还可以

tmgc_c · 发表于 2011-12-3 11:27:08

是昆明市政院做的吗？

zclld · 发表于 2011-12-3 11:40:20

是装饰拱吧？…………………………………………………………

slwqkz · 发表于 2011-12-3 12:27:39

看上去应该是装饰拱。

liumingyon... · 发表于 2011-12-3 13:38:07

这个的确是昆明市政院的作品，人行桥，拱圈和拉索是真的，参与受力，不是装饰！但是亲自见过的人就晓得景观效果不是很好。

tmgc_c · 发表于 2011-12-3 13:45:16

请问在什么位置，我周末去看看拱圈到底受不受力。

fengjunqiu · 发表于 2011-12-3 14:04:19

拱肯定参与受力嘛，不然梁高也太低了吧

mlxuzheng · 发表于 2011-12-3 14:55:46

fengjunqiu 发表于 2011-12-3 14:04

登录/注册后可看大图

拱肯定参与受力嘛，不然梁高也太低了吧

拱肋是受力拱，拱肋截面为高800mm，宽600mm的等截面钢箱拱，计算跨径L=38833mm，矢跨比1/5，计算矢高f=7766.6mm，斜率i=tg42.5°=0.9163。钢吊杆采用650级拉杆，直径D=40mm，全桥共设置6对，12根斜拉杆。

桥面系梁采用3根截面尺寸300×400mm的箱形梁加横向联系杆件制作而成，系梁在桥梁立面呈圆弧形，圆弧半径R=235.7m；横梁采用φ245×18mm的无缝钢管，横梁与系梁焊接连成整体，通过拉杆与拱肋连接。

心水清明... · 发表于 2011-12-3 17:09:17

期待楼主上传图纸。

lichongwei... · 发表于 2011-12-3 17:19:33

巡津桥，在巡津街的位置

fengjunqiu · 发表于 2011-12-3 21:26:40

mlxuzheng 发表于 2011-12-3 14:55

登录/注册后可看大图

拱肋是受力拱，拱肋截面为高800mm，宽600mm的等截面钢箱拱，计算跨径L=38833mm，矢跨比1/5，计算矢高f=77 ...

周围环境，看那些凌乱的杆子啊，线什么的，突不出这座桥的

ymqy · 发表于 2011-12-3 23:31:17

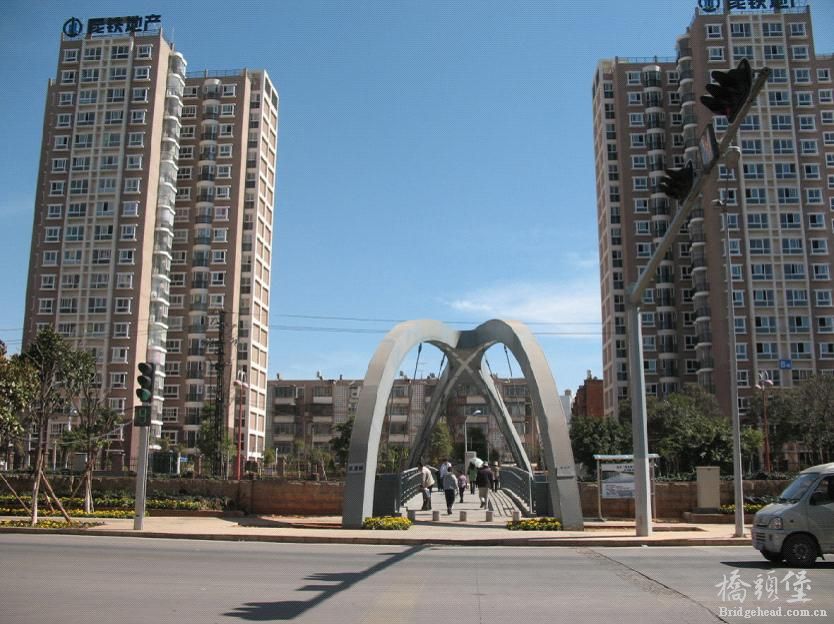

侧面远看还行，正面看有些造型复杂笨重。。

flywangyu · 发表于 2011-12-4 09:47:07

有图纸吗？能否上传一下看看啊？

mlxuzheng · 发表于 2011-12-4 10:23:06

图纸上传到图纸板块吧

trueghost · 发表于 2011-12-4 21:42:14

mlxuzheng 发表于 2011-12-3 14:55

登录/注册后可看大图

拱肋是受力拱，拱肋截面为高800mm，宽600mm的等截面钢箱拱，计算跨径L=38833mm，矢跨比1/5，计算矢高f=77 ...

主拱造型过于复杂了，实际效果并不好；主梁梁高较小这个是亮点。主梁梁高多少？铺装采用什么材料？多厚？
