桥博计算40+65+40三跨变截面连续梁

急啊：哪位高手能指点一下，我的模型有什么问题？附上桥博模型！

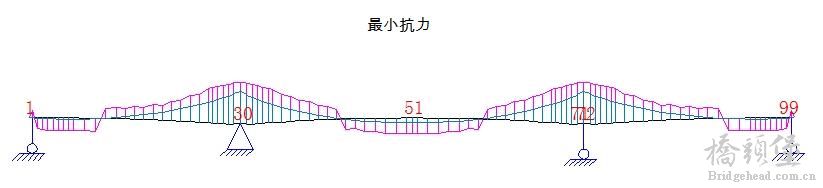

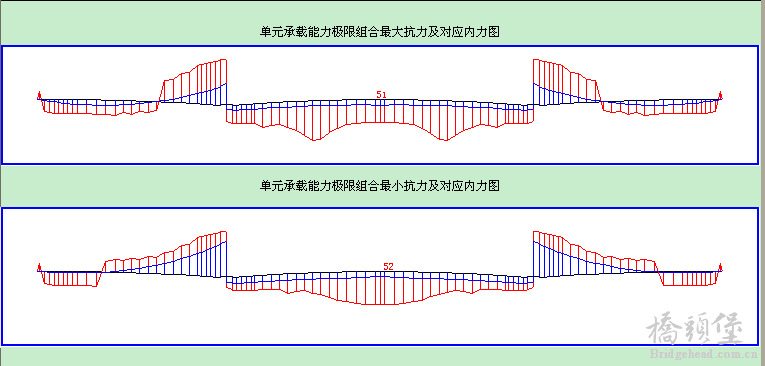

从包络图看，计算模型边界条件设置有问题!

查看了一下模型，边界条件（墩顶约束）没问题，再请哪位高手看看

哪位大侠、高手能帮我解决一下，三跨连续梁计算问题，一旦解决成功，本人愿付出10个金币，或价格面议

首先是收缩徐变 不知道桥博有没有新的更新 一般而言 避免出错 首先是施工阶段的最后一个阶段收缩徐变填很短的时间 10天左右 正儿八经在使用阶段 填上10年徐变 这是我之前做某个项目的教训 希望有帮助

我在最后一个阶段的收缩徐变的天数就是10年，请高手下载我的模型看看

边界条件问题，你把最后合拢时的72节点处的 铰接改为联杆，不要出现30和72节点同时为铰接（即第26施工阶段约束条件不对）这时，就可以呢，否则会出现多余约束。


另外5楼说得也对。

另外，提示一下，运营阶段收缩、徐变天数可填为0，你填成1000，是有问题的，你可以看看桥博的说明。

同意7楼，8楼朋友说的意见
另外，给楼主提几个建议，
1、阶段施工模拟，你是2个节段一个步骤，建议按一个节段一个步骤，习惯成自然。
2、最后一个施工阶段，楼主加的升降温度25度，平均温度20度，是错误填法，应当填在使用阶段中。

我和另外的同事同时对一个桥建模，我直接按桥博里的“直线、向前向后抛物线”“对称”建模，他用通用截面模拟，结果我在短期效应下墩顶单元有很多主拉应力超限，钢束应力也有一点点超限，请问高手们问什么？

bridge-s 发表于 2011-10-17 10:43


登录/注册后可看大图

同意7楼，8楼朋友说的意见
另外，给楼主提几个建议，
1、阶段施工模拟，你是2个节段一个步骤，建议按一个 ...

楼主要注意，我说的第二条，是说温度，不是说收缩徐变
而且，收缩徐变，是要填在最后一个施工节段，填10年，否则你算出来都有误

再回复楼主：
1、阶段施工模拟，你是2个节段一个步骤，建议按一个节段一个步骤，习惯成自然。
2、最后一个施工阶段，楼主加的升降温度25度，平均温度20度，是错误填法，应当填在使用阶段中。
3、砼收缩徐变，是要填在最后一个施工节段，填10年，否则你算出来都有误
4、按桥博里的“直线、向前向后抛物线”“对称”建模，与实际模型相差较大，采用通用拟合比较准确些，至于主拉应力超限，估计是你墩顶处的截面处理不妥，钢束布置问题等。
还有就是支点处非线性温度影响较大，比如两端支点处，可以将支点外单元不考虑非线性，如1＃单元，N＃单元，你再算一下就知道主拉应力是否降低。

bridge-s 发表于 2011-10-18 08:58


登录/注册后可看大图

再回复楼主：
1、阶段施工模拟，你是2个节段一个步骤，建议按一个节段一个步骤，习惯成自然。
2、最后一个 ...

bridge-s 兄弟：首先感谢您的指导！
    您的每条建议我会慢慢体会，理解！
    昨天我和我们总工去技术交底，就是那个跨径的桥，总工当时也强调，让施工单位浇筑下一个梁段时，前一个已浇好的梁端立即敷设麻袋片遮阳养护，防止非线性温度影响，很容易导致箱梁底板出现裂缝，在这，和您的意见不谋而合！谢谢!
     最后，再向您请教：
      1、箱梁齿板您是设在梁段内，还是骑缝上（两个梁段交界处）？我们这次没注意，全是骑缝的齿板，施工单位反映不好浇筑顶板上的齿板！如果你们也骑缝设置齿板，你们交代施工单位如何保证齿板施工质量？
     2、施工单位要求我们提供箱梁每个施工阶段的控制点高程，包含张拉钢束前后，你们做过吗？若有，请指点一二，或上传计算示例！
