发几张曲线连续钢构桥的照片与大家分享分享

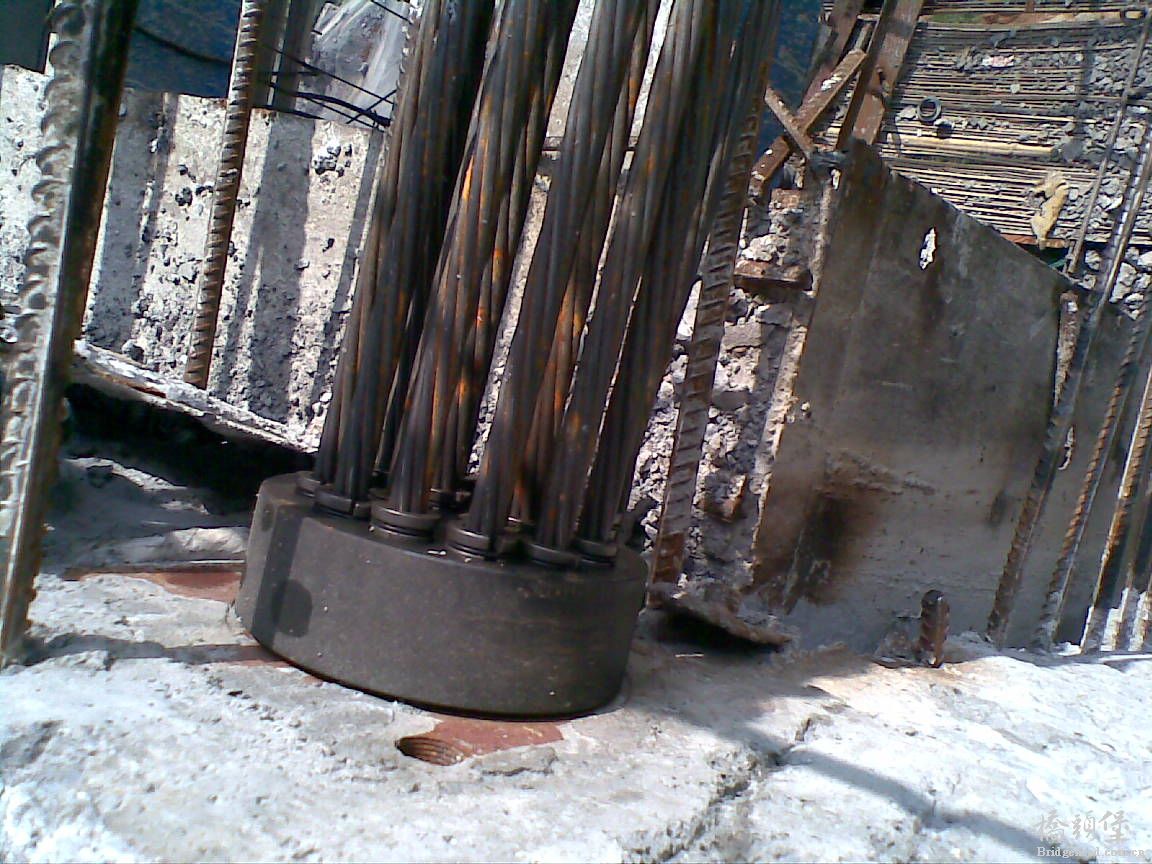

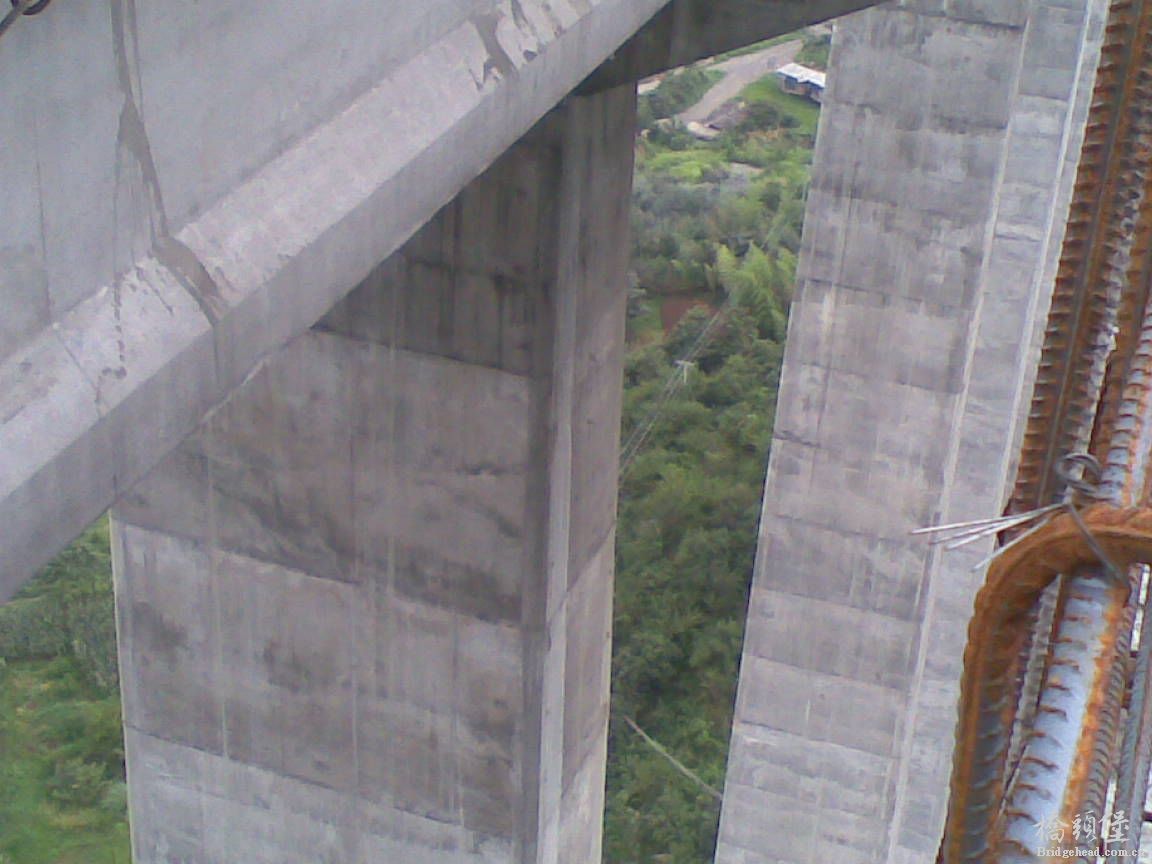

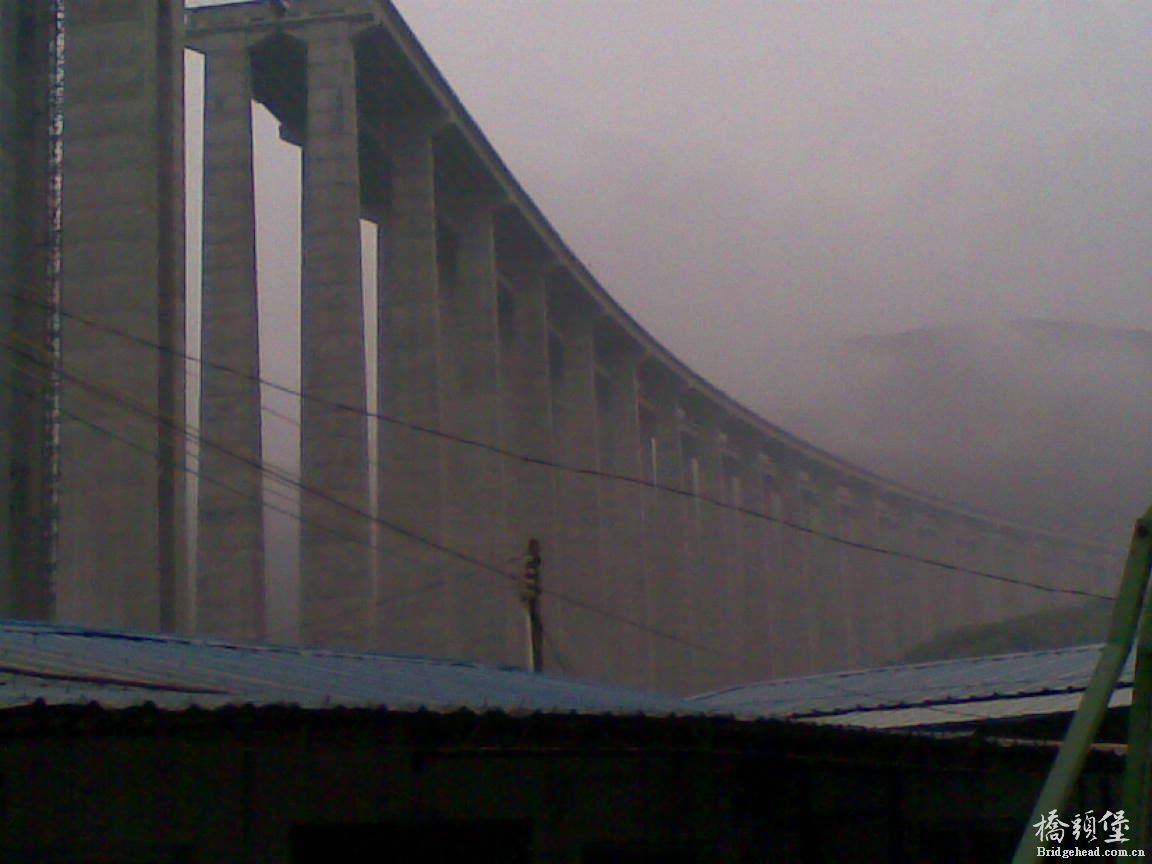

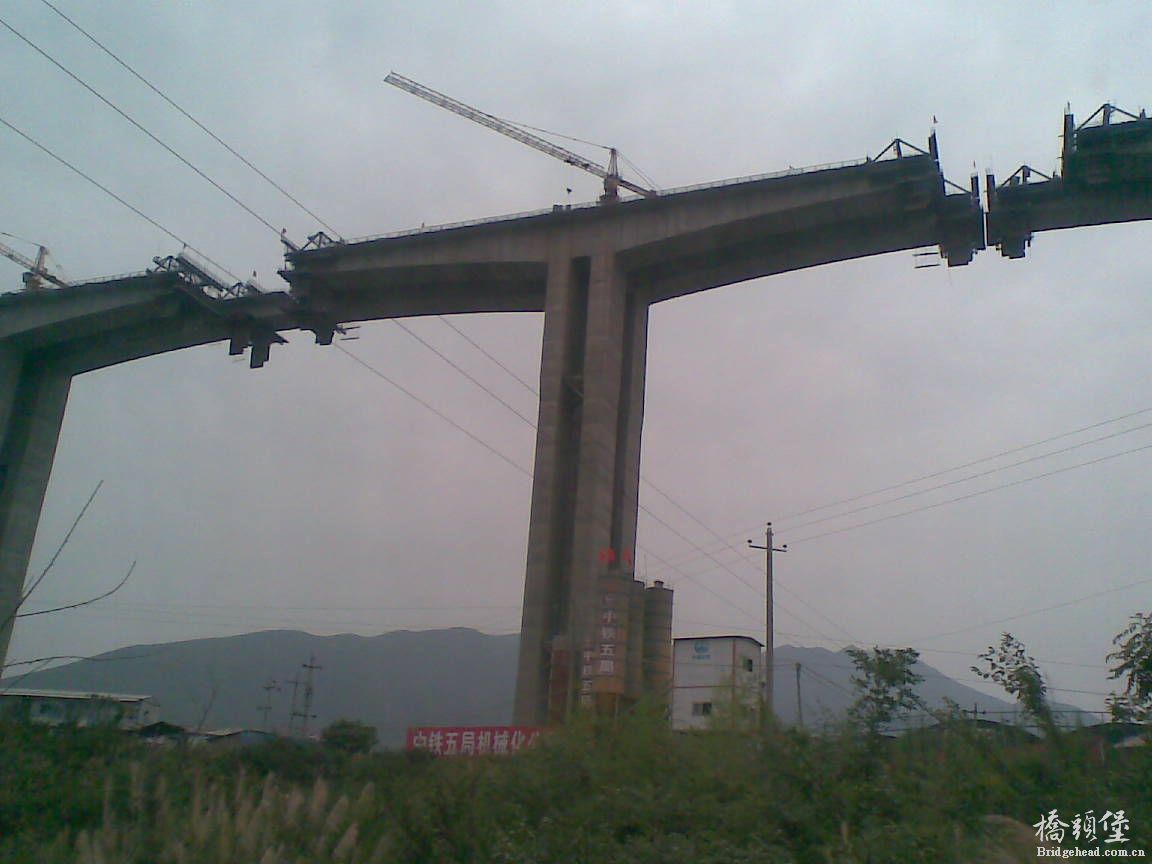

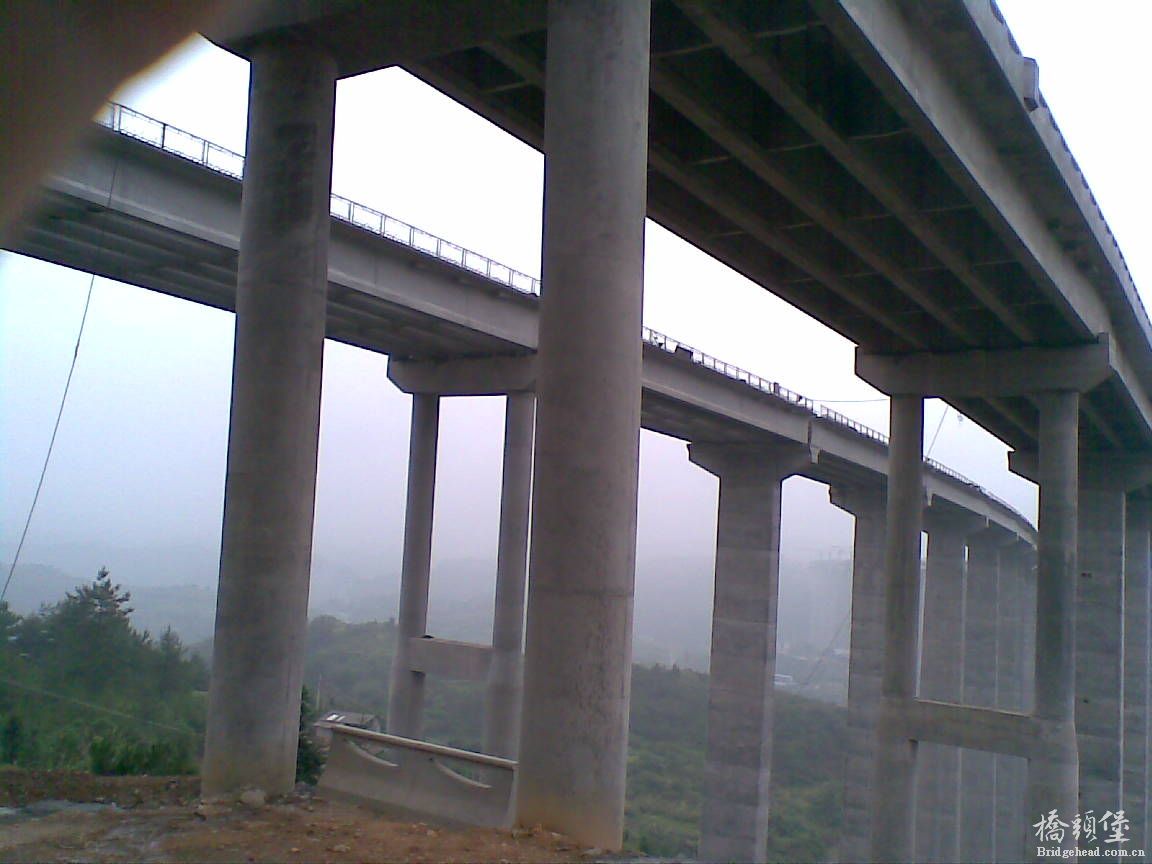

该桥属于厦（门）成（都）湖南省汝（城）郴（州）路段的一座多跨连续钢构桥  全长左幅1974m  右幅  1878m  从汝城方向开始是左右分离式多跨连续简支梁桥跨度布置为 25+20×40   从21号墩后  跨度增加到120m   结构形式变为连续钢构  采用单室箱梁悬挂施工   最高墩高达到了120m高  由于桥的平面线形是圆缓直   施工难度较大   施工龄期为3年   现剩下挂篮及桥面附属结构  预计今年年底竣工

楼主能把钢构桥的细部尺寸列一下吗？大家好学习一下

楼主，能否贴张主墩的构造图看看

那个薄壁空心墩和箱梁的尺寸是吧  好的   下午用cad画完再传上来

请问楼主，双肢都是空心的吗

多谢楼主，下午看看你的作品。

不好意思  久等了啊   我怕大家看不清楚   特意用CAD画了张三维的墩柱示意图  刚刚在练习三维作图  因此有点慢
四个墩身连在一起不好看  就把另外三个删掉吧  我没有标注尺寸了   1个CAD单位为1厘米    墩的下部分是变量  由高程来控制   斜率为1:50

是的  双肢都是薄壁空心墩   基础是钻孔灌注桩

这是计算混凝土 就当是平面图吧

呵呵，不错不错，墩很高啊，挺壮观了。
应该是实心的双肢薄壁墩吧。

实心？   实心就不叫薄壁了把   中间那个内壁我没改成虚线了   内壁和外壁之间当然全部都是钢筋混凝土了

刚刚在项目部的资料里面  抽了总体平面图出来

该桥为汝郴高速湘南第一大桥。
中铁五局施工。
期待楼主上传相关图纸。

恩  好的  我把图纸整理以后就传上来

期待楼主上传图纸，120m高的桥墩是有点高了。我们最高做过100m的。
