60-150米吊桥通用图纸

60-150米吊桥通用图纸
没堡币了，换2个花花。

夸张了，都看不到内容，估计是重庆交通设计院出版的公路二级标准图吧。

回复 sukewin 的帖子

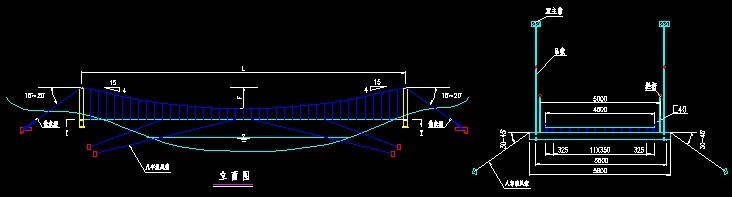

说明：
1、本图尺寸以毫米为单位。
2、设计荷载:公路-Ⅱ级；
3、桥面宽度：行车道净宽4.5m，桥面总宽5.0m；
4、本图为计算跨径L的单跨吊桥总体布置图,矢跨比为F/L=1/15,其中L分别为60,70,80,90,100m;
5、桥道系由横梁、纵梁、钢桥面板(见图T－44)组成，均采用焊接连接;
6、主索采用钢丝绳(符合GB/T8919-1996),吊索采用成品钢丝绳(钢丝绳符合GB/T8919-1996);
7、采用每侧4根侧向八字浪风索（与桥轴线交角30°～45°），并在桥道系下设4根限制桥面侧移的钢丝绳;
8、桥墩和锚碇根据实际的地形和地质条件确定构造形式。
