IABSE杰出结构赏——Weil am Rhein Footbridge

从上次找到的那座组合桁架桥顺藤摸瓜，我找到了IABSE杰出结构赏的网站，发现了另一座非常新颖的桥梁，但以前从未见到对其介绍。在此发帖，欢迎大家讨论。

    莱茵河畔三个国家之间的威尔桥，连接德国和法国，被授予2009年IABSE杰出结构奖。杰出结构奖委员会主席Loring A. Wyllie，美国。
     在德国西南部巴塞尔附近，横跨莱茵河的新行人天桥是2007年3月开通。该桥靠近瑞士边境，主要为改善该地区的基础设施，并连接德国和法国。

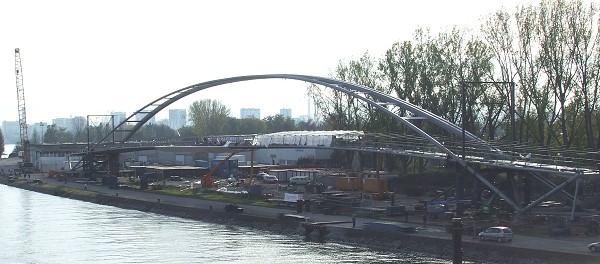

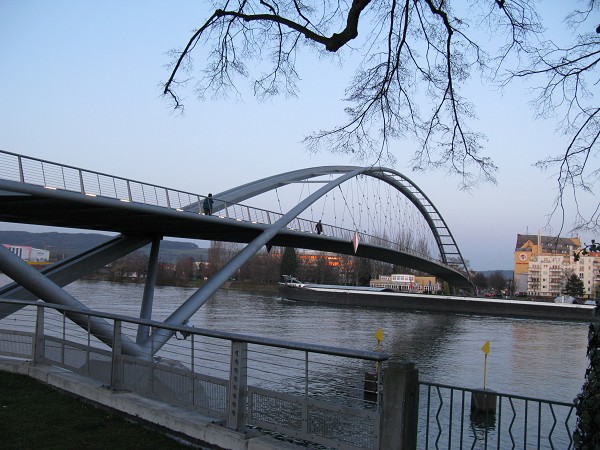

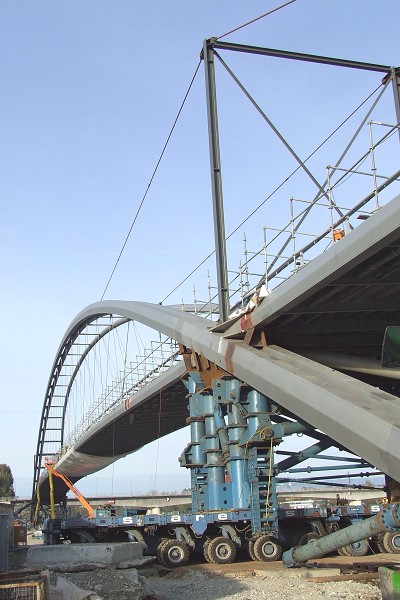

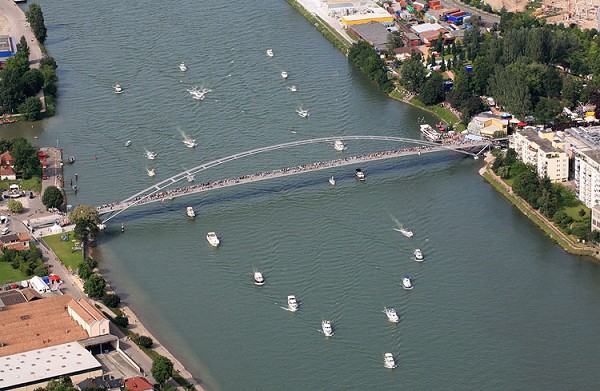

      这座不对称的拱桥在水中没有任何桥墩，代表着横跨莱茵河行人天桥的创新。该钢拱桥总长度有248.00米，主跨229.4米，是世界上最大主跨的人行天桥。坡道和楼梯允许从两侧登上主桥。对于残疾人在南格一边建立电梯，从而进一步提高了为社会的有效利用。非常细长拱桥是同时满足功能和审美要求最好的形态，拥有非常优雅的外观。

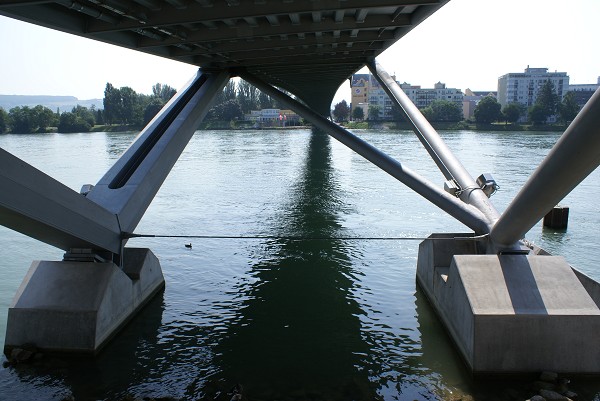

      北侧主拱面垂直，截面分成两个六边形钢箱；南侧主拱倾斜，截面中空圆管。复杂的细节体现精心设计的耐久性和美观性。为了避免复杂节点板焊接，拱的节点采用铸钢。拱脚支撑是固定纵向位移，但抑制水平旋转。复杂细节的设计和施工质量的一个例子是西岸的拱脚基础，利用了作为最新研究和发展成果的铸钢节点。

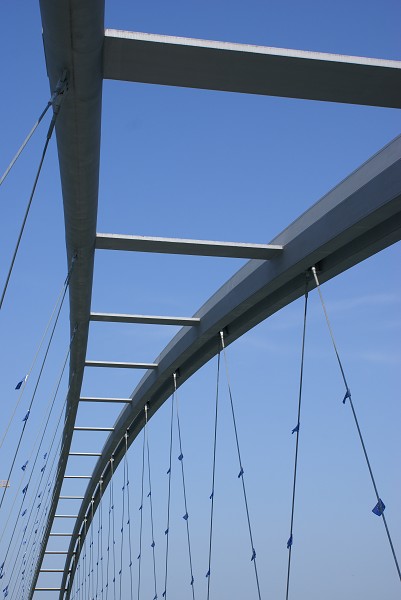

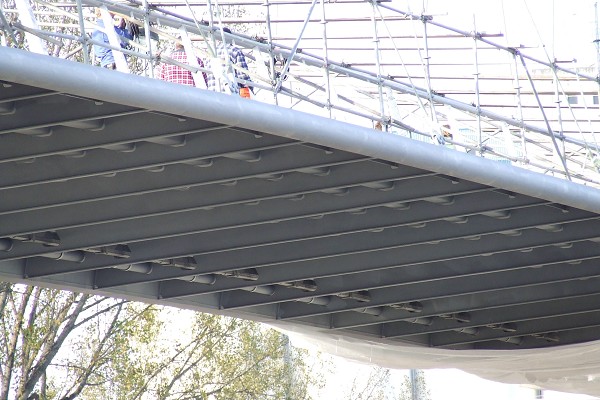

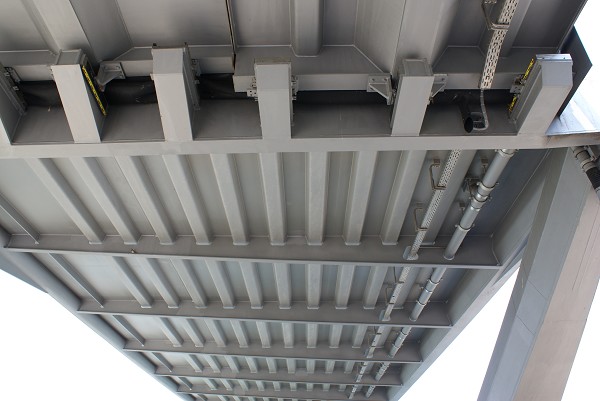

      倾斜锁眼吊杆连接主拱和正交异性主梁，使用开放销孔允许吊杆长度调整。为了使材料的高效利用和节约能源，结构钢量减少到1020吨。非对称拱桥只可能用钢材建造。该桥形状很简单，但表现并严格遵循优化的力流线。

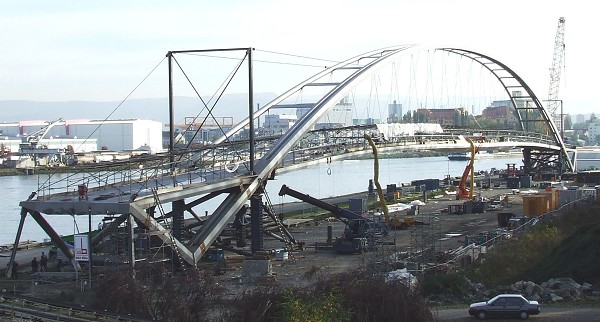

建设期：2006 - 2007
工期： 13个月
状态： 在使用
地点：  莱茵河畔威尔（罗拉赫（Landkreis）巴登符腾堡州 德国）和 南格（上莱茵省 阿尔萨斯 法国）
跨越：  莱茵河

结构形式：  拱桥
功能/用途：自行车和行人桥
建筑师     Dietmar Feichtinger
结构工程师  Ulrike Kuhlmann
桥宽 5m
总长度 248m
桥面 1500平方米
拱跨径 229.4米
成本

成本

有些字奇怪的显示不出，我只好再开一楼

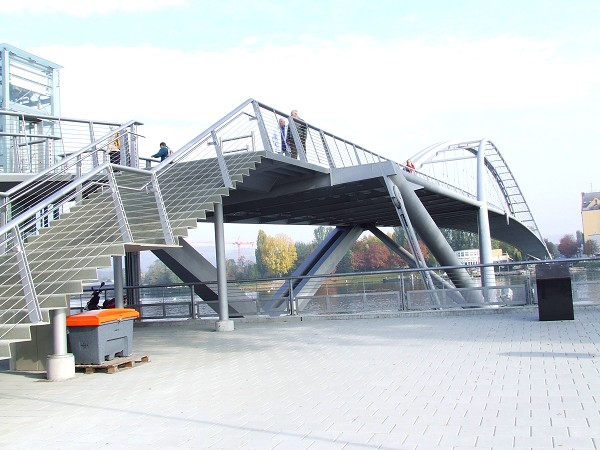

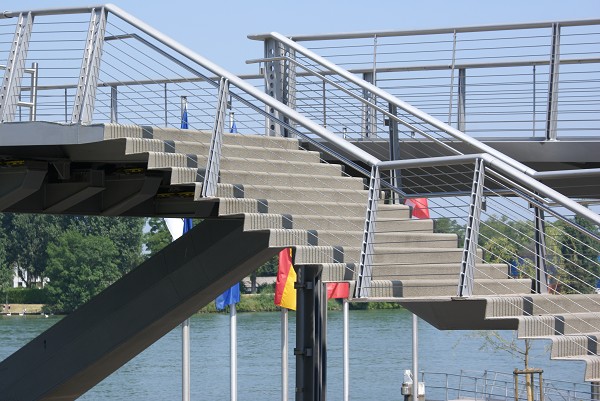

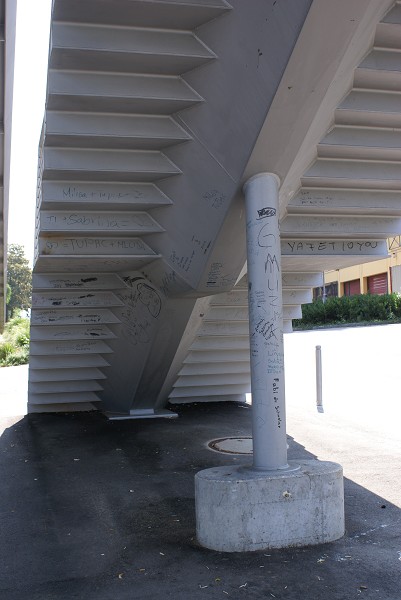

1注意该桥的梯道，脊骨梁非常简洁
2铸钢拱脚的制作水平非常高

历年IABSE杰出结构奖一览，该奖从2000年开始颁发
2010年：国家游泳中心，北京，中国——就是水立方
2009：圣三一教堂，法蒂玛，葡萄牙
      跨国的桥梁，莱茵河畔威尔，德国和南格，法国——本文介绍的桥
2008年：哥本哈根歌剧院，丹麦
        上海的卢浦大桥，中国
2007年：竞技场商业银行新的屋顶，法兰克福，德国
2006年：中央公共汽车站，汉堡，德国
        里翁- Antirion桥，希腊
        米约高架桥，法国
2005：盖茨黑德千年桥，英国
2004年：密尔沃基艺术博物馆附加馆，密尔沃基，威斯康星州，美国
        丰沙尔机场扩建，马德拉岛，葡萄牙
2003年：亚历山大图书馆，埃及，亚历山大
       拉普兰桥，留尼汪岛，法国——上次介绍的桥
2002年：美秀美术馆大桥，日本
       法兰西体育场，巴黎，法国
       Oeresund连接线，丹麦-瑞典
2001年：古根海姆博物馆，毕尔巴鄂，西班牙
      阳光大桥，克洛斯特斯，瑞士
2000年：玻璃大厅，莱比锡，德国
      基恩士公司总办事处及实验室，日本大阪

好资料，楼主辛苦了！

赞一个。。。。。。。。。。。。

收藏了。。。。仔细看看

漂亮，希望桥梁大师们能够设计出更好更新的桥梁！

轻便，简捷，看着很舒服，注意与环境的美感

桥梁很漂亮，施工方法也是很环保……

不错！纤细，精巧的结构

吊杆在拱上和梁上是怎么连接的啊？可有细部的照片？

设计充分利用了钢结构的轻质高强，感觉上刚度验算可能比较难通过。

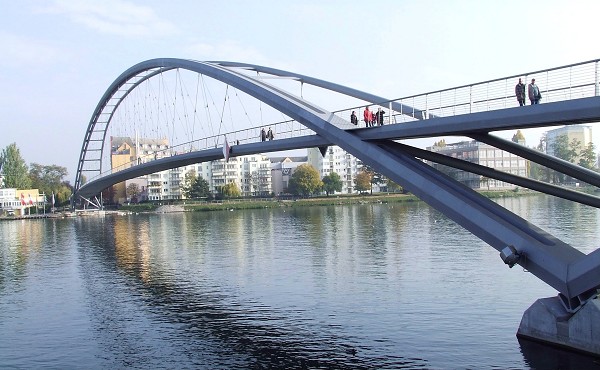

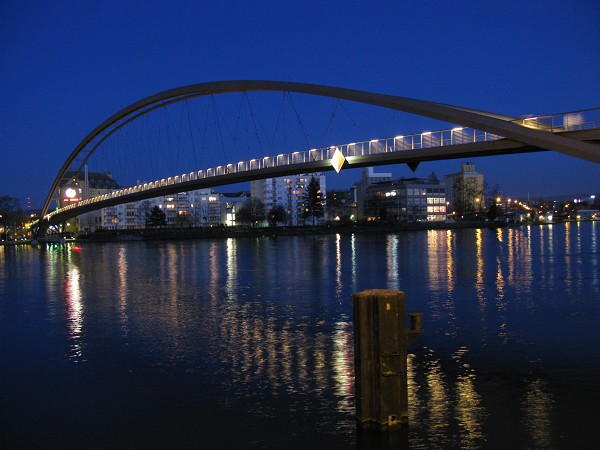

看第五张图片没感觉出不对称来？

顶一个，不错的桥梁。。。

类似卡拉特拉瓦的风格
