(82+140+140+82)m连续刚构

yinhuhnt 发表于 2010-9-27 13:21:40 | 显示全部楼层 | 阅读模式
(82+140+140+82)m连续刚构
主要技术标准
1、公路等级:高速公路,双向八车道
2、桥面宽度: 2×19.85m
3、荷载等级: 公路-I级
4、设计时速:100km/h
5、设计洪水频率:1/300
6、设计通航水位:H5%=3.14m
7、设计基本风速:V10%=31.3m/s
8、船舶吨级DWT:3000t江海轮
9、通航标准:国家IV级航道,通航净空为宽×高=120×18m
       10、地震动峰值加速度:0.1g(对应地震基本烈度VII度)
主桥上部结构采用(82+2x140+82)m连续刚构,箱梁采用C60混凝土,半幅桥宽19.85m,单箱双室断面,其中箱底宽12.85m,两侧悬臂翼缘板宽3.5m;箱梁根部梁体中心线梁高H根=8m,跨中及端头梁体中心线梁高H中=3m,箱梁梁高采用1.8次抛物线变化,H根/L=1/17.5,H中/L=1/46.67,箱梁的腹板厚度0号块采用80cm,端头块腹板厚度采用45cm渐变到70cm,中、边跨合拢段采用45cm,其余块体腹板厚度从45cm渐变到70cm;箱梁0号块箱内加厚段底板厚度采用120cm,端头块从28cm变到60cm,箱梁1号块至18号块底板厚度采用1.8次抛物线变化,由0号块的100cm渐变到18号块的28cm,其余块段采用28cm;箱梁的顶板厚度0号块加厚段采用60cm,其余均采用27cm(1号和2号块顶板厚度27cm~40cm)。箱梁底板横向保持水平,桥面横坡由腹板高度来调整,顶板斜置设置横坡。主桥箱梁采用三向预应力体系。
桥型图:

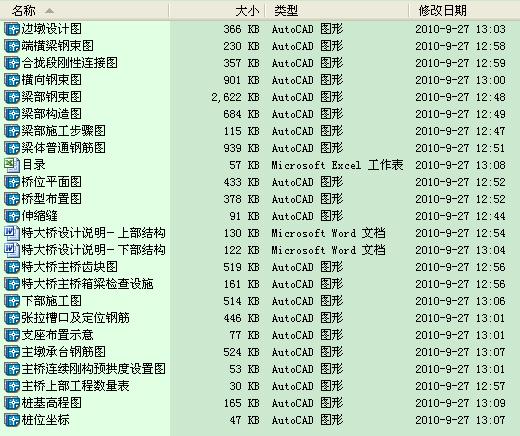

目录:


(82 140 140 82)m连续刚构.part4.rar

1.41 MB, 下载次数: 342

售价: 1 元堡币  [记录]

(82 140 140 82)m连续刚构.part1.rar

1.91 MB, 下载次数: 375

售价: 1 元堡币  [记录]

(82 140 140 82)m连续刚构.part2.rar

1.91 MB, 下载次数: 380

售价: 1 元堡币  [记录]

(82 140 140 82)m连续刚构.part3.rar

1.91 MB, 下载次数: 365

售价: 1 元堡币  [记录]

点评

看了这座桥的跨径布置,好像很熟悉,我懒得下载。能介绍一下是哪里设计的吗?  发表于 2012-5-31 12:13

评分

参与人数 1堡币 +50 威望 +5 收起 理由
redflag + 50 + 5 资料上传,奖励热心分享!

查看全部评分

精彩评论倒序浏览

9844查看24评论

hhxx 发表于 2014-3-5 11:17:10
好资料 对设计刚构桥有很大帮助
举报 回复
闽桥 发表于 2013-10-29 00:37:00
三孔的连续钢构比较少见哦
举报 回复
ilqd1005 发表于 2015-3-25 17:26:47
不错的资料,可以学习学习
举报 回复
cnmnqj 发表于 2010-10-12 23:14:23
淡水河大桥,感觉图面不是很漂亮。
举报 回复
zhangking 发表于 2011-4-21 12:37:28
下下来看了,怎么所有图纸都没有桥名呢?楼主能否告知下?
举报 回复
yujiezhen 发表于 2011-12-15 17:43:32
不错 下载了 是2007年的图纸 如果再全面一点就更好了
举报 回复
songwen322 发表于 2011-12-16 09:51:52
价格公道,童叟无欺。
举报 回复
huiyu 发表于 2011-12-16 10:49:30
主梁混凝土的标号比较高啊
举报 回复
君自飘零... 发表于 2011-12-16 22:41:03
挺不错的图纸 多谢楼主分享
举报 回复
shekarry 发表于 2011-12-19 15:30:11
图纸不错,比较齐全
举报 回复
yubin8630 发表于 2011-12-28 09:04:17
很好  学习了!  多谢分享
举报 回复
yubin8630 发表于 2011-12-28 09:06:31
近期想学习下 连续刚够 不错
举报 回复
yangcui 发表于 2011-12-28 09:43:49
下载学习了!!
举报 回复
有我_不空... 发表于 2011-12-30 11:54:57
资料很不错,买了!
举报 回复
superyw814... 发表于 2012-2-9 16:58:51
资料不错,顶一个
举报 回复
ajhk 发表于 2012-5-8 15:27:16
资料还好,下载学习下
举报 回复
wauyf 发表于 2012-5-25 11:47:49
等有积分再购买吧
举报 回复
