系杆拱的分类及定义

suker 发表于 2010-5-18 10:52:57 | 显示全部楼层 | 阅读模式
如题,什么是系杆拱?什么又是系杆?
精彩评论倒序浏览

1.6万查看6评论

xdsong2007 发表于 2010-5-27 16:52:02
系杆拱桥是无推力拱式组合体系桥。1 l/ C+ k! \4 S
它是外部静定结构,兼有拱桥的较大跨越能力和简支梁桥对地基适应能力强的两大特点。

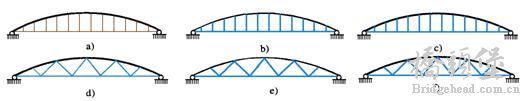

2 U; N0 m  N" H8 i7 j& ^7 \! Q根据拱肋和系杆相对刚度的大小及吊杆的布置形式可以分为:
7 }' L$ ~% d; E3 V6 T# B
  • 具有竖直吊杆的柔性系杆刚性拱,称为系杆拱;
  • 具有竖直吊杆的刚性系杆柔性拱,称为蓝格尔;
  • 具有竖直吊杆的刚性系杆刚性拱,称为洛泽拱;
  • 具有斜向吊杆的无推力拱桥,统称尼尔森拱。3 X* E& l9 x5 |4 r5 J
image041.jpg / {4 Q* r" ~9 `. X1 |: L, V
image002.jpg 3 K( `/ |8 A6 @7 ^

评分

参与人数 1堡币 +5 收起 理由
redflag + 5 解疑答惑,感谢您的劳动!

查看全部评分

举报 回复
truefeixia... 发表于 2010-5-18 13:35:08
suker,这个问题,你可以翻桥梁工程教材,你这个问题太基本了。
举报 回复
suker 发表于 2010-5-18 14:17:18
suker,这个问题,你可以翻桥梁工程教材,你这个问题太基本了。+ G; S7 [1 c; A' W: Z
truefeixiang 发表于 2010-5-18 13:35 [url=http://www.bridgehead.com.cn/redirect.php?goto=findpost&pid=211158&ptid=29900][/url]
( y/ ^& _. [# f( e/ B  e5 q

" }) y- L- j2 v* ^: Z. F: E( l3 W6 U) Q' l$ z" p
    教科书上只有:系杆拱,又可称为简支梁拱组合体系,这个怕不能算是定义!
举报 回复
dianguosun 发表于 2010-5-18 14:19:42
系杆拱,故名思义,是系杆和拱组合的结构,用其优点,让结构合理受力。
# e6 w7 W, E7 h4 O8 J* {系杆可理解为约束拱的推力,可以是刚性也可以是柔性的。- P& R4 X4 L, w- M4 Y
具体的还是要看下书才能理解透

评分

参与人数 1堡币 +2 威望 +2 收起 理由
redflag + 2 + 2 解疑答惑,感谢您的劳动!

查看全部评分

举报 回复
suker 发表于 2010-5-27 18:27:42
本帖最后由 suker 于 2010-5-27 18:29 编辑
; A' K) t7 K- z
系杆拱桥是无推力拱式组合体系桥。它是外部静定结构,兼有拱桥的较大跨越能力和简支梁桥对地基适应能力强的 ...
2 M+ S! E0 F% ]% y: C# \2 S) xxdsong2007 发表于 2010-5-27 16:52
  y; s1 S$ b# y9 Z; t

: G8 F! a6 u, P3 [: k
" d5 @0 Q8 c! s5 M1 l5 s呵呵,要的就是你的这个回答,篮格尔拱,洛泽拱,尼尔森拱……一直有印象,就是查不到(交院出的桥梁工程课本毕业就给扔了)
举报 回复
xdsong2007 发表于 2010-5-27 23:13:07
本帖最后由 xdsong2007 于 2010-5-27 23:14 编辑
; w3 B8 {6 A: q+ U
$ n+ M( o6 @/ f; K+ l/ b! u回复 6# suker 的帖子9 u3 {$ T3 d8 h. t
呵呵,要的就是你的这个回答,篮格尔拱,洛泽拱,尼尔森拱……一直有印象,就是查不到(交院出的桥梁 ...
& J' e0 o4 R. O$ g2 ~$ lsuker 发表于 2010-5-27 18:27

; P, E3 I: O1 j! t: z1 z. L$ z0 p
1 u1 x$ i% p, Z    呵呵,谢谢你的认可。
举报 回复
