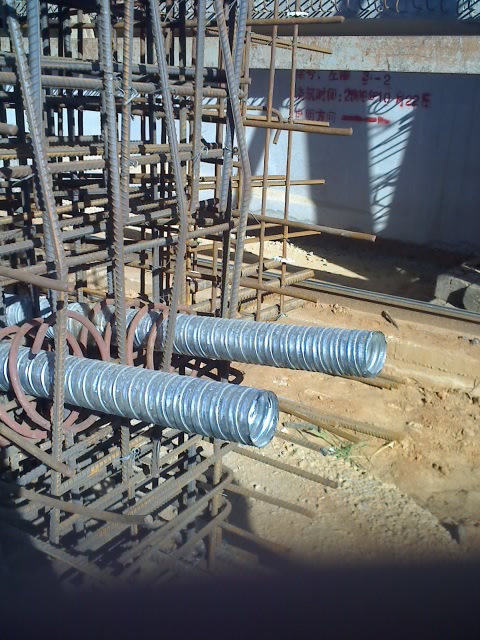

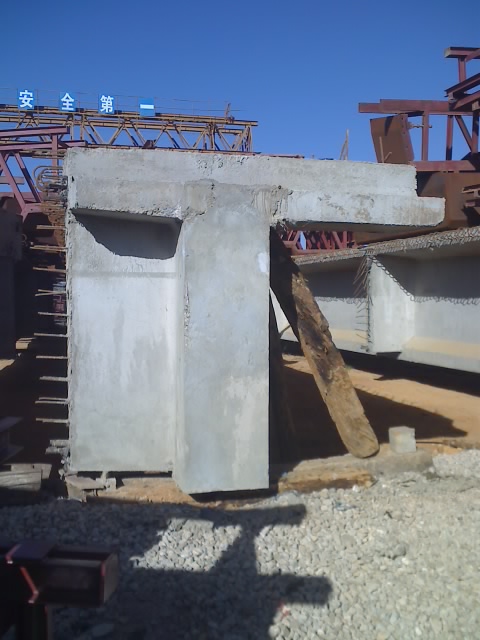

T梁预制过程中的实拍照片

没有什么拿到出手的东西，只能贴点施工现场照的照片
也不知道能不能看见，新手操作，多多包涵

原来照片是这样弄上去的啊，我还在那里研究了半天，一直看不见自己贴的图，让大家见笑了

这种橡胶垫块还是有特色的

好，收下了，不过感觉做的不好这些T梁

给力起，下载去看看。呵呵！！！新手以后会多来逛逛

还没参加过制梁，一直想着学习一下

看                           过

好，不过感觉做的不好这些T梁

从照片上看，这些预制T梁有不少问题：

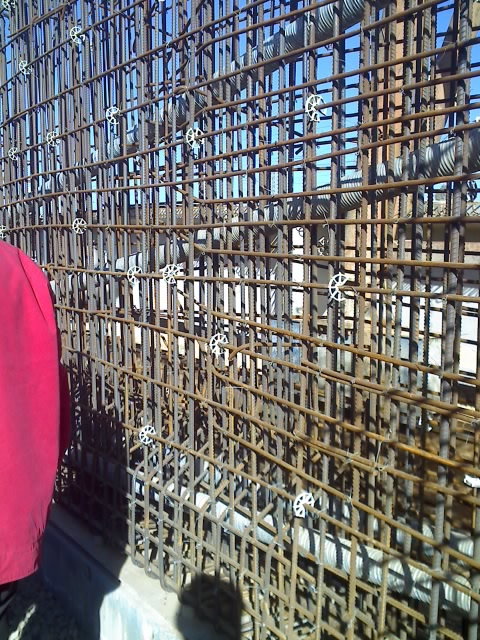

1、模板定位橡胶垫块实际上较难控制，且间距比较大，很难保证将来钢筋的保护层厚度足够；

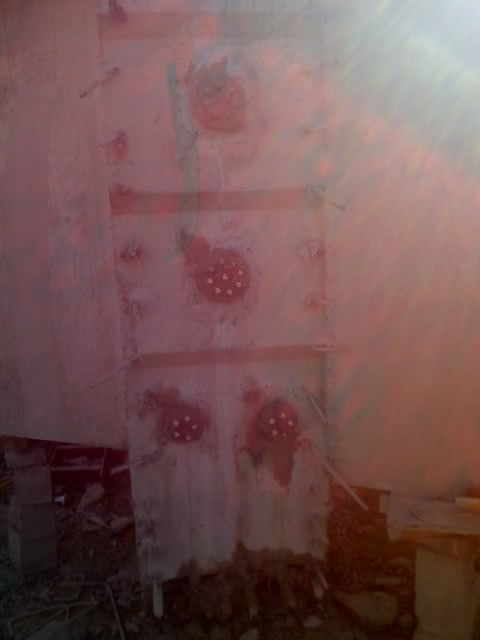

2、新旧混凝土结合部分凿毛处理不够，对结构的耐久性及其它性能存在较大影响；
3、为了架梁方便，随意减短横隔梁下缘骨架钢筋，两梁之间对应钢筋焊接困难，造成相邻梁之间的横向联系减弱，在外部荷载的长期作用下，多梁式结构的横向分布系数与理论计算误差会越来越大，降低多梁式结构的整体作用。
+ L9 i# |  ~4 O2 |* X以上这些问题，实际在施工过程中很多人不是特别在意，因为一定的时间，只要按通用图配置钢束和钢筋，结构问题不大，但在外部荷载的长期作用下，且目前超重载的车辆越来越多，结构的耐久性会有较大的问题。
