国内外典型正交异性钢箱梁加劲板构造

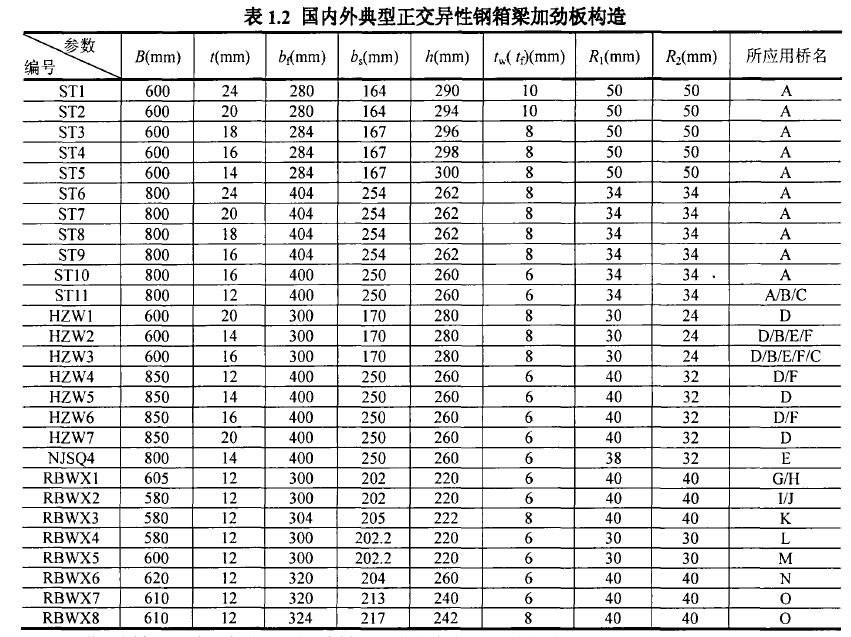

国内外典型正交异性钢箱梁加劲板构造


  W0 g$ {' E0 g  ?) U. T& }. W* t( |$ I
& T) J  Q1 O: \% W

注:A一苏通大桥:B一青银高速济南黄河大桥;C一青岛海湾大桥红岛航道桥:D一杭州湾大桥通航孔斜拉桥;
E一南京长江三桥;F一宁波青林湾大桥:(〕一南(北)备赞獭户大桥;H一下津井懒户大桥:I一岩黑岛桥;J一与岛桥;
6 A& v2 I7 a/ [1 U) Y4 NK一柜石岛桥;L一大鸣门桥:M一因岛大桥;N一大岛大桥;O一门崎高架桥。

┌───┬───┬───┬───┬───┬───┬──────┬───┬───┬─────┐

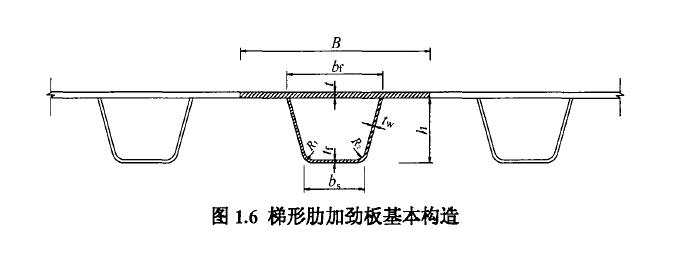

│霸头  │B(mm) │t(mm) │b式mm)│bs(mm)│h(mm) │tw.( tf)(mm)│R,(mm)│RZ(mm)│所应用桥名│
├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
│ST1   │600   │24    │280   │164   │290   │10          │50    │50    │A         │
├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
$ U# \# g/ r/ |& n│ST2   │600   │20    │280   │164   │294   │IO          │50    │50    │A         │
├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
│ST3   │600   │18    │284   │167   │296   │8           │50    │50    │A         │
├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
+ v- v! J. A' Y│ST4   │600   │16    │284   │167   │298   │8           │50    │50    │A         │
6 M# j) t. S" g4 Y9 g* l├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
│ST5   │600   │14    │284   │167   │300   │8           │50    │50    │A         │
+ j1 V3 `6 l, i0 G$ K; N8 v6 v├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
│ST6   │800   │24    │404   │254   │262   │8           │34    │34    │A         │
├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
│ST7   │800   │20    │404   │254   │262   │8           │34    │34    │A         │
├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
4 N9 j% `7 `/ W* B& l│ST8   │800   │18    │404   │254   │262   │8           │34    │34    │A         │
├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
1 Y3 z! t7 b' x│ST9   │800   │16    │404   │254   │262   │8           │34    │34    │A         │
4 c3 G( ]' X( j! X( N1 U& s/ c├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
│ST10  │800   │16    │400   │250   │260   │6           │34    │34    │A         │
├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
7 Y. U0 N$ X: J│ST11  │800   │12    │400   │250   │260   │6           │34    │34    │AB/C      │
& E( M4 p9 I" ?9 Z├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
7 R1 |  j9 l2 v' R8 l│HZ W 1│600   │20    │300   │170   │280   │8           │30    │24    │D         │
├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
│HZW2  │600   │14    │300   │170   │280   │8           │30    │24    │DBB/F     │
├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
│HZW3  │600   │16    │300   │170   │280   │8           │30    │24    │D/B/E/F/C │
├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
" a' b% ^( @" W# x) g│HZW4  │850   │12    │400   │250   │260   │6           │40    │32    │D/F       │
├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
" A0 \7 U( d% e3 m8 x4 C│HZWS  │850   │14    │400   │250   │260   │6           │40    │32    │D         │
├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
9 Z, x0 Y" e1 p4 H5 [│HZW6  │850   │16    │400   │250   │260   │6           │40    │32    │D/F       │
$ f( b- y( ?% b: y* a, n: T  i; i4 y├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
9 G% p% s; h  @: D, ~' C│HZW7  │850   │20    │400   │250   │260   │6           │40    │32    │D         │
( g3 e) _  c( v0 p; X6 t) l├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
6 V) a& |/ s6 A" y( Y3 E5 v│NJSQ4 │800   │14    │400   │250   │260   │6           │38    │32    │E         │
7 h2 o' j7 O8 u$ q├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
│RBWX1 │605   │12    │300   │202   │220   │6           │40    │40    │GM        │
3 c! {# T$ R2 Z& x├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
│RBWX2 │580   │12    │300   │202   │220   │6           │40    │40    │I/J       │
/ J% A* o* E" D1 S├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
│RBWX3 │580   │12    │304   │205   │222   │8           │40    │40    │K         │
├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
│RBWX4 │580   │12    │300   │202.2 │220   │6           │30    │30    │L         │
2 C$ [- l! N! ^. A  V! K├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
$ i+ x6 B$ t0 j" z/ _8 ^│RBWXS │600   │12    │300   │202.2 │220   │6           │30    │30    │M         │
├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
│RBWX6 │620   │12    │320   │204   │260   │6           │40    │40    │N         │
5 ], w' b* ?9 i8 @9 a4 Z( \3 [├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
│RBWX7 │610   │12    │320   │213   │240   │6           │40    │40    │O         │
& n  Y+ ?; _+ R' f% J├───┼───┼───┼───┼───┼───┼──────┼───┼───┼─────┤
│RB WX8│610   │12    │324   │217   │242   │8           │40    │40    │O         │
* ?4 Z  x' d. O8 [3 k8 ?└───┴───┴───┴───┴───┴───┴──────┴───┴───┴─────┘

很有用的参考资料。就是不知道为什么这些值是这样取的.
) h, {6 d( o0 w; M7 s谢谢哦。

下来看看，先
有这样的东西我们才能进步呀

收藏了，非常感谢你。

很好的资料！就是参数表有点模糊，o(∩_∩)o 哈哈

要是能把整本资料都上传就好了

这都是楼主自己整理的哇，太厉害了。

* |& ^5 x! c. a这都是楼主自己整理的哇，太厉害了。

收藏之、学习之、{:4_94:}

谢谢分享之哈！！！

- V  V( x3 T. M谢谢分享之哈！！！

感谢楼主分享，这资料很宝贵！借鉴一下！

好深奥啊
