箱梁现场施工照片

zd_zhoulei 发表于 2009-4-28 13:01:05 | 显示全部楼层 | 阅读模式
本帖最后由 zd_zhoulei 于 2009-4-28 13:33 编辑
0 g/ P* Z( u: }' U0 {' o( y! g4 J0 U6 r  g7 D; }
下面一组照片拍摄自苏通长江大桥引线部分，在机子上存了很久了，挑几张出来晾晾。希望对大家有帮助。& B3 G* p" f' r: H1 o* C, L4 C* R' n" y

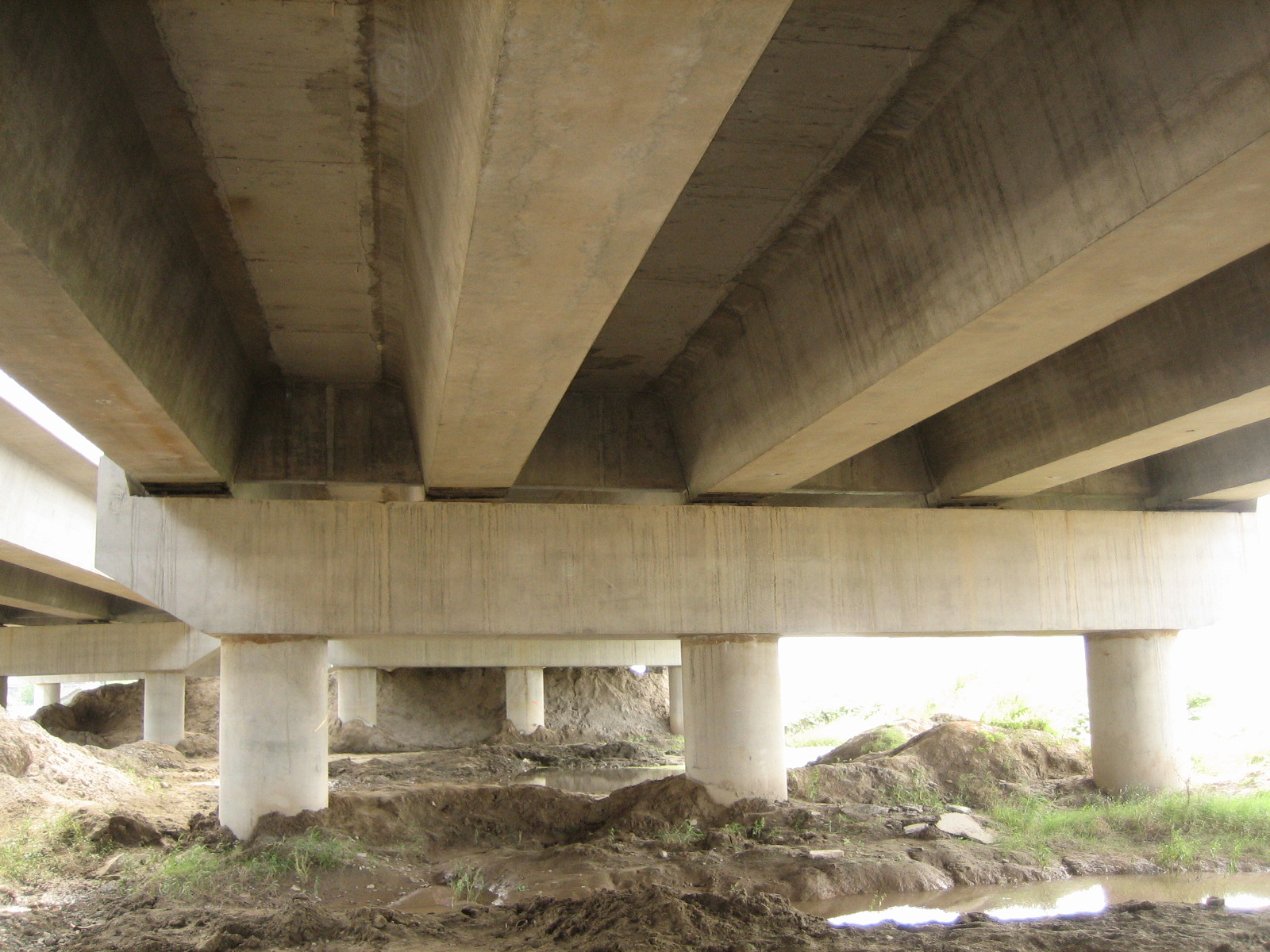

' N  h. L( P% V0 x组合箱梁桥 桥底
# v) ?5 f* l, r' l$ E3 B8 k 小箱梁桥底面1.JPG " c7 @2 ]7 V& _4 r

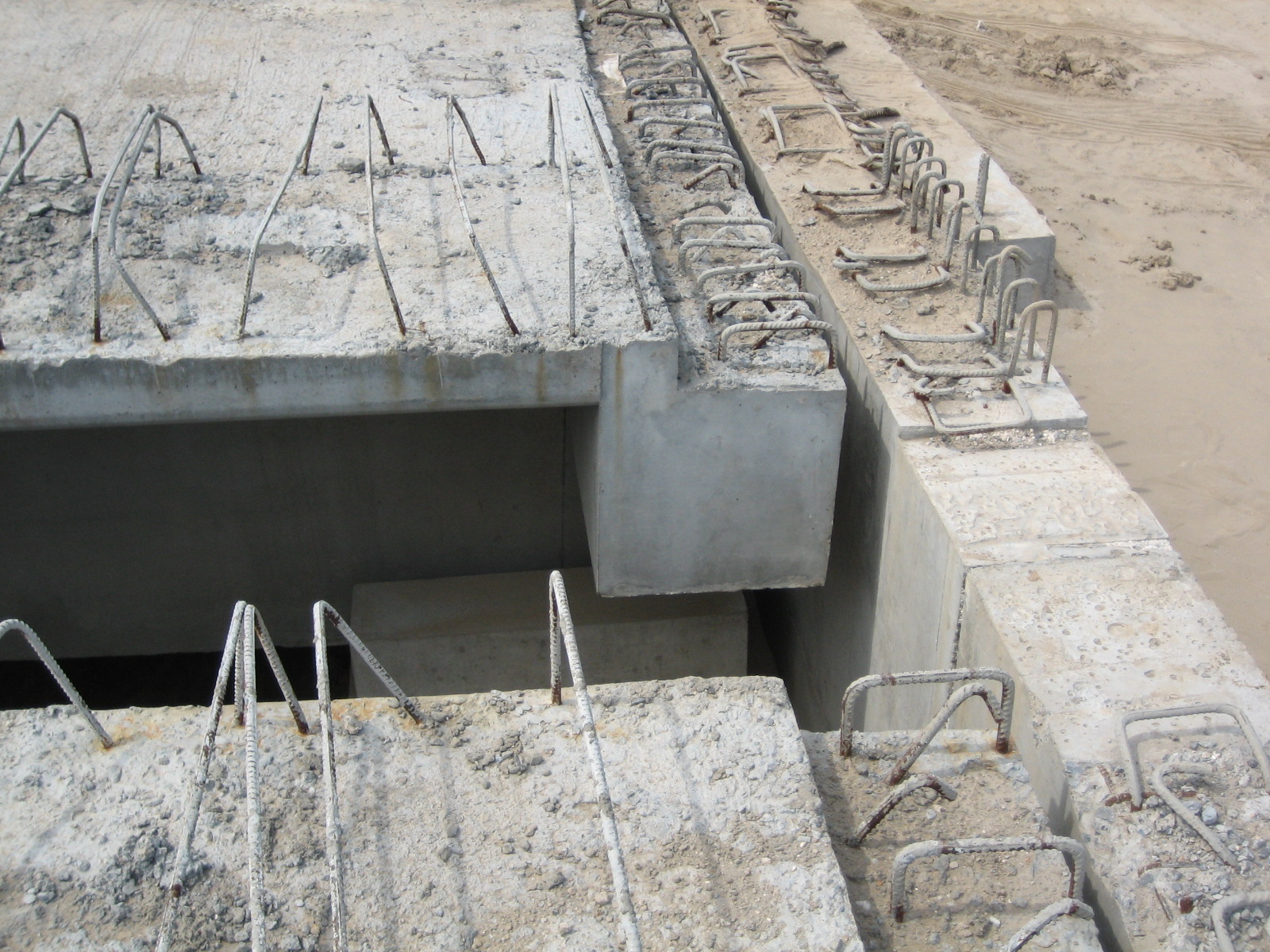

- W0 F3 t# I  Z/ R# }  c组合箱梁桥 桥台背墙
. i: e1 k& x  @/ b. R; y" y' u" y& q: R 小箱梁桥桥台(桥中心线处).JPG
8 d9 N7 h2 H" `) y! C1 Q

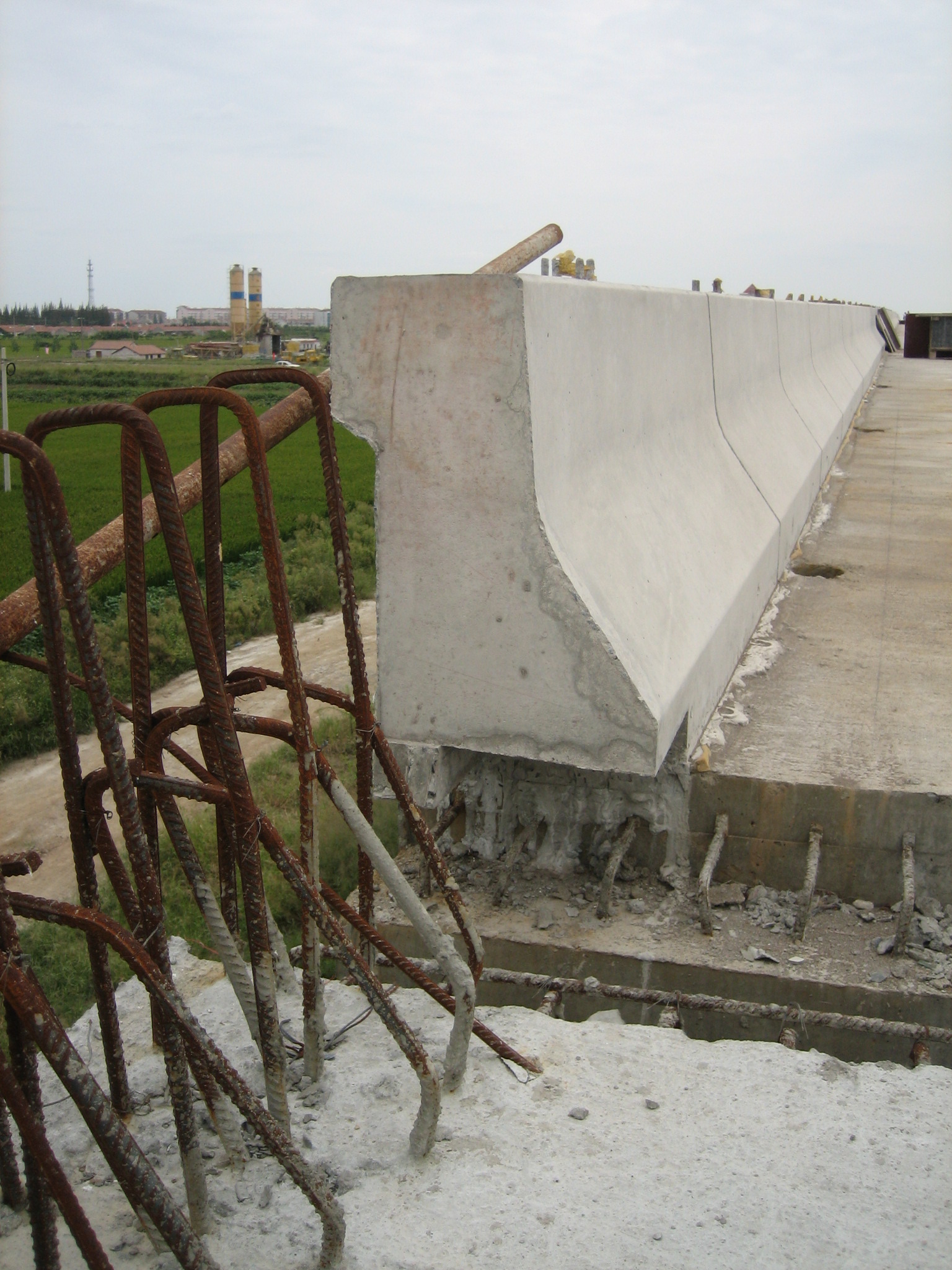

1 Z6 A8 B+ f0 P+ B+ _- X" G外侧护栏钢筋8 v% x6 j- C" e: B4 z; X. k3 {
4 r3 U1 s% U/ G6 O' L, I3 ~6 Q7 R( |# m8 ^3 ?
内侧护栏底座钢筋
$ T- {$ p: ?3 `* f( P 箱梁桥内侧护栏钢筋.JPG 7 j, O- ^4 j0 H, }- a7 K
9 Z: Q( {+ ^) w! y( s2 [

0 ^' g1 s- j8 ?; ?1 `% `# j5 |9 u) l3 N) P3 J/ j# t+ A
- K: S2 ]7 p) {! P$ H
桥台背墙钢筋  w/ D1 q5 c8 p( @+ W9 u
7 C; y+ v1 H- I* W

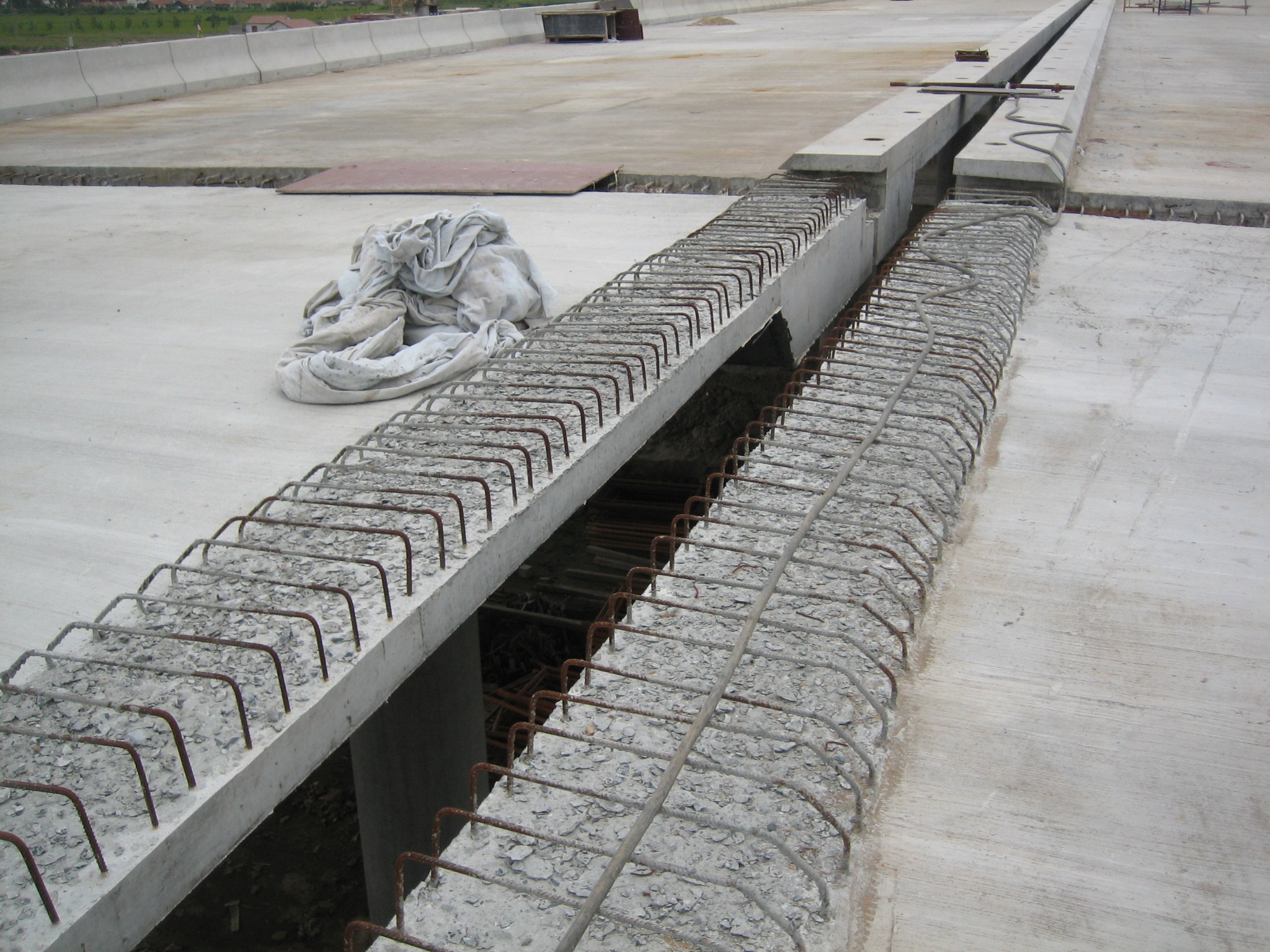

$ x2 P; `; w) ~7 v联间立面; |6 ]' z9 K, `: r' I
箱梁桥伸缩缝侧面.JPG - B. y/ @) V) U, `% M% Q9 Y3 m

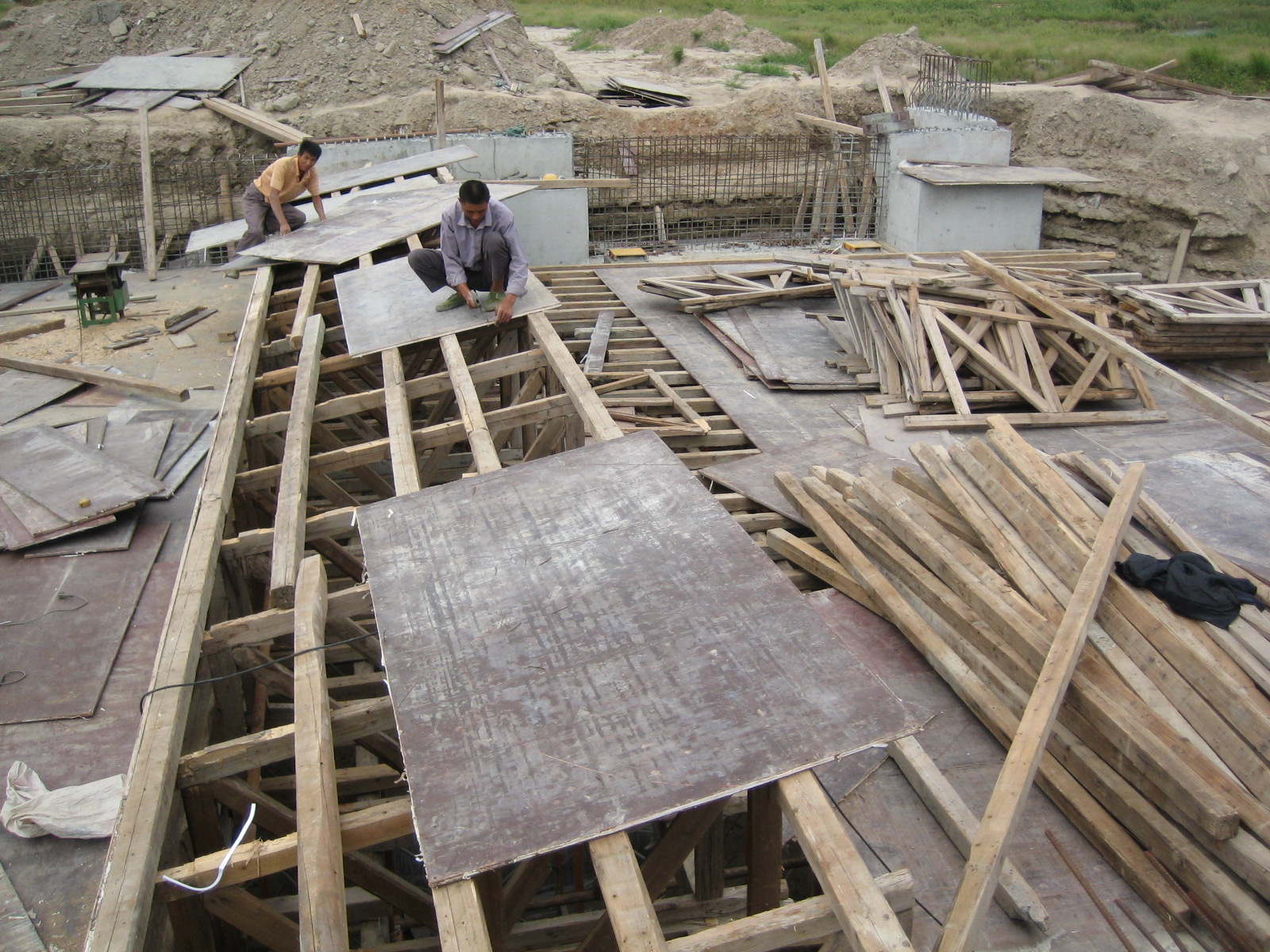

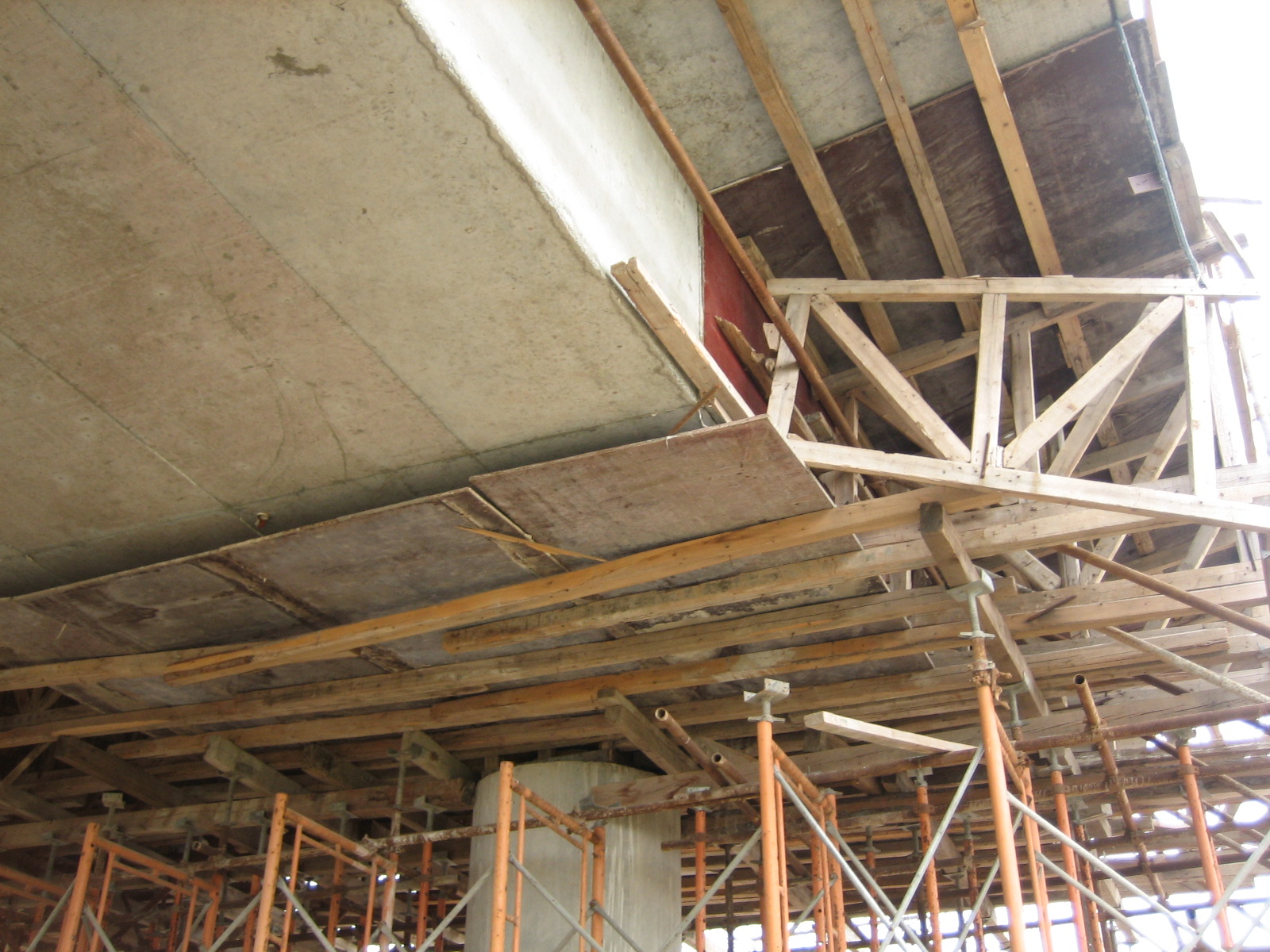

  w# m" U1 m0 _$ p9 L0 P箱梁立模施工
* h" T/ ?4 T! ]+ m  ^7 P+ z8 Z 箱梁支模.JPG 3 n) [& ~6 c* }( x. s. b% f8 m
1 b" j6 q$ y5 E. W4 r& p2 E
% e3 S3 L, ~' v9 \5 R, E, |; J( ~
箱梁断面
5 U% b6 u2 ^- d 箱梁横截面1.JPG

评分

参与人数 1堡币 +3 收起 理由
辉哥 + 3 感谢分享

查看全部评分

使用道具 举报 回复
精彩评论倒序浏览

1.2万查看18评论

liushui 发表于 2013-6-3 12:35:31
这些现场照片对于没有怎么去施工现场的我们，帮助很大啊
举报 回复
and2008 发表于 2009-4-29 22:26:22
建议斑竹奖励下，这些现场施工照片对设计帮助还是很大的，很直观，支持楼主，楼主再接再厉哈。
举报 回复
zd_zhoulei 发表于 2009-4-30 11:59:46
没有奖励，没有顶贴的，伤心了，以后不发了。
举报 回复
huhu9808 发表于 2009-4-30 17:39:12
我想问的是怎么还用的是木模吗？现在还用木模吗？这边都用钢模的
举报 回复
ypingman 发表于 2009-5-4 14:31:07
楼主  继续啥  第一手资料  呵呵
举报 回复
zd_zhoulei 发表于 2009-5-4 17:09:29
4# huhu9808
2 z+ k/ \5 D5 ]8 H2 C4 S9 J1 f2 H施工单位现在采用什么模板我不太清楚，我记得刚参加工作时，那时就是用的这种模板，这不是简单的木模板，好像是叫塑胶板还是胶和板来着。这种模板易于施工，而且拆模后砼表面比起钢模板施工的砼来更平整，前提是模板下的支架要打好，对于现浇梁是很适用的。
举报 回复
jiangbo102... 发表于 2009-5-5 10:05:23
楼主  继续啥  第一手资料  呵呵
举报 回复
zd_zhoulei 发表于 2009-5-5 13:16:16
7# jiangbo1026 ' o& d/ H) w/ _5 i5 {5 H. h& Y* z6 x
最近挺忙，发这些东西挺耗时间的，有时间再往上发了。
举报 回复
tjzhouzhao 发表于 2009-5-9 08:15:46
楼主很专业啊，而且梅西我也很喜欢，哈哈~; [7 n: l+ ?4 H, c4 f
顶一个！
举报 回复
狂飙一路... 发表于 2009-5-12 11:25:27
使用木模浇出来的外观效果比钢模稍好
4 e+ o5 Z- Q. x8 m& E9 Y! j5 Y. X5 f使用木模对支架的要求及模板的固定等要求较高6 S4 l* q6 P+ Y/ z, }
另外木模的成本相对较小
举报 回复
huhu9808 发表于 2009-5-22 10:23:35
谢谢楼主和楼上的解释
举报 回复
liugx 发表于 2009-5-31 18:06:56
不错的图片，很直观，学习啦！
举报 回复
mjjaigmf 发表于 2009-6-6 06:51:20
木模受力变形是个问题，现在施工基本是钢模！！
举报 回复
jiyonghua 发表于 2009-6-13 15:23:19
谢谢楼主，以后我经常顶你的帖子
举报 回复
xmshx 发表于 2009-8-6 07:53:30
好图片，很有代表性。
举报 回复
