重金悬赏桥博计算三跨连续梁疑问

phercas · 发表于 2011-10-30 23:26:21

本帖最后由 phercas 于 2011-11-6 22:43 编辑

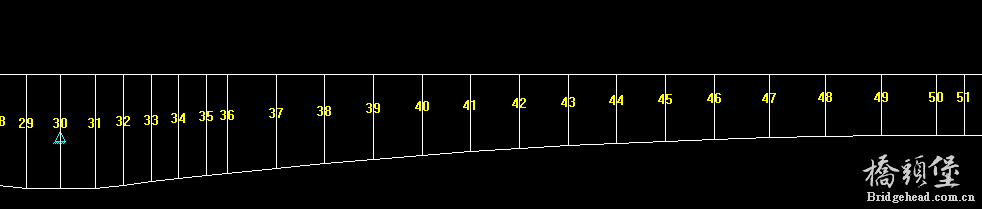

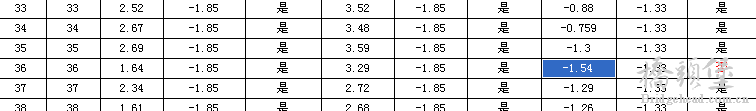

本人经过反复核实，钢束输入及施工阶段应该没问题，但不知道为什么，中跨36、46单元的左节点在短期效应时最小主拉应力不满足，请高手指教。

结构图及钢束.rar (1.28 MB, 下载次数: 33)

各位大侠、高手、教授们，请百忙中为本人解答，本人愿重金悬赏，凡提出有建设性意见的，均给以5~20金币，能彻底性解决问题的，赏金可给予50金币！

cnmnqj · 发表于 2011-10-31 00:05:33

呵呵，还是那个桥，你把计算书模板发上来。
36单元可以考虑此处下弯束端点坐标向下移，好像支点处拉应力1.5mpa，虽满足规范，也偏大。

syky86 · 发表于 2011-10-31 08:46:51

学习学习，桥博知道甚少

sukewin · 发表于 2011-10-31 08:51:20

光看这个图看不出来，楼主把计算文件上传来看看。说不定能找到原因。

zhangyigui · 发表于 2011-10-31 09:21:13

没有计算模型很难说清楚是什么原因，本人猜测两种原因:1、模型中此处的截面有问题；2、由于钢束布置不合理造成的。
个人愚见！

tangchao · 发表于 2011-10-31 09:33:19

应该是对称结构吧你看对称点的应力和钢束怎么样就应该清楚了

shekarry · 发表于 2011-10-31 10:15:13

楼主把模型和基本构造图发一下吧

jiajian · 发表于 2011-10-31 17:28:08

本帖最后由 jiajian 于 2011-10-31 17:28 编辑

36单元、46单元截面刚度偏小，建议整体加大梁高或者腹板宽度。

zclld · 发表于 2011-10-31 18:25:06

1、这两个位置是不是断束很多？（如果有，可以将钢束稍微延长一下）
2、这两个截面是不是腹板厚度有变化？（如果有，可以把加厚段向前延长一段）

lzlrz2001 · 发表于 2011-10-31 20:29:58

明显是因为1/4跨度处变截面造成，应当延长腹板变化。

ymqy · 发表于 2011-10-31 23:38:28

梁高是否用的1.8次抛物线还是2次抛物线？
改梁高抛物线次数试试，或加厚腹板，

reemond · 发表于 2011-11-1 10:27:13

增加腹板束的下弯程度可以减小主拉应力，应该不是模型的问题，楼主可以试试

phercas · 发表于 2011-11-3 17:07:27

计算文件上传，请各位大侠再费心看看，还有才能给你们奖个堡币呢？我不会操作

cnmnqj · 发表于 2011-11-4 13:16:04

个人意见：你加大腹板束试试。

phercas · 发表于 2011-11-4 23:13:49

希望有更多的高手、大侠们出谋划策，小弟不胜感激，哪位指点一下如何赏金啊
