初学问题，希望得到解答

oldcatcup · 发表于 2011-10-24 11:36:26

最近开始学习midas，平常做的都是直线桥模型的联系，现有一弯桥模型，一座平面布置图是曲线形式，立面图也是有坡度的桥梁，不知道如何建立模型，希望能得到解答，感谢了。

zclld · 发表于 2011-10-24 13:08:26

先建平面模型，然后在midas表格中修改模型竖向坐标（可以由excel表格直接黏贴）。

oldcatcup · 发表于 2011-10-24 14:34:39

zclld 发表于 2011-10-24 13:08

登录/注册后可看大图

先建平面模型，然后在midas表格中修改模型竖向坐标（可以由excel表格直接黏贴）。

谢谢了，给了我个方向。

tangchao · 发表于 2011-10-24 15:21:26

CAD中做成dxf的样式导入MIDAS 也是一种方法

oldcatcup · 发表于 2011-10-24 17:41:29

tangchao 发表于 2011-10-24 15:21

登录/注册后可看大图

CAD中做成dxf的样式导入MIDAS 也是一种方法

确认一下具体步骤，就是假设ZY点坐标（0，0，0）然后由平曲线要素表反算各控制点坐标，确定平面线形，通过纵坡坡度计算Z坐标，在cad里面做空间曲线，导入，是吗？

sciasciapu · 发表于 2011-10-24 17:50:53

我也学习了一下，希望多多讨论

oldcatcup · 发表于 2011-10-24 23:30:05

zclld 发表于 2011-10-24 13:08

登录/注册后可看大图

先建平面模型，然后在midas表格中修改模型竖向坐标（可以由excel表格直接黏贴）。

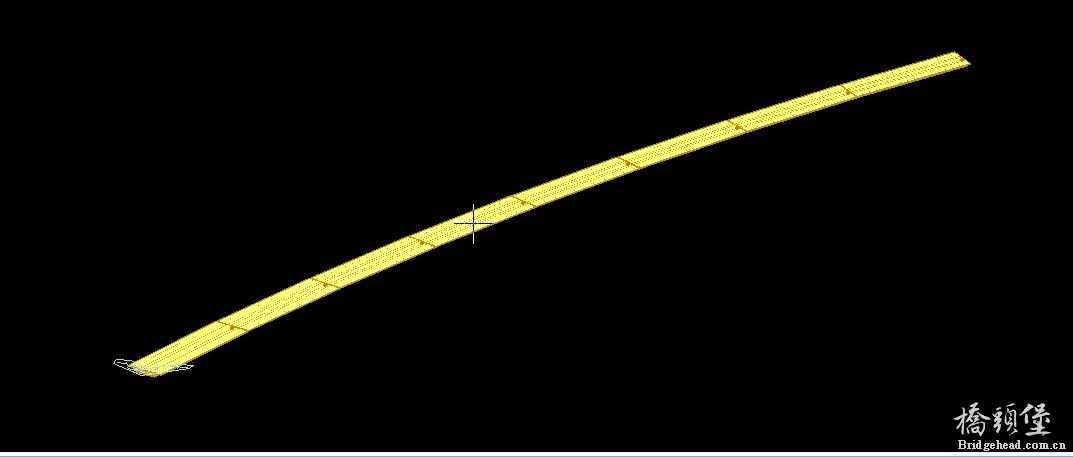

用您的方法建了一下，谢谢了

atcom · 发表于 2011-10-25 08:07:41

Midas 计算弯桥，移动荷载计算结果有待验证，建议用通用有限元软件进行符合！

oldcatcup · 发表于 2011-10-25 11:29:43

atcom 发表于 2011-10-25 08:07

登录/注册后可看大图

Midas 计算弯桥，移动荷载计算结果有待验证，建议用通用有限元软件进行符合！

恩，收到信息，谢谢

oldcatcup · 发表于 2011-10-25 16:29:17

zclld 发表于 2011-10-24 13:08

登录/注册后可看大图

先建平面模型，然后在midas表格中修改模型竖向坐标（可以由excel表格直接黏贴）。

又一个问题，利用"建立曲线并分割成线单元" 分割节段的时候好像默认为等间距的，要是我的各个节段不等长的情况，应该怎样做呢？
