midas定义截面的问题

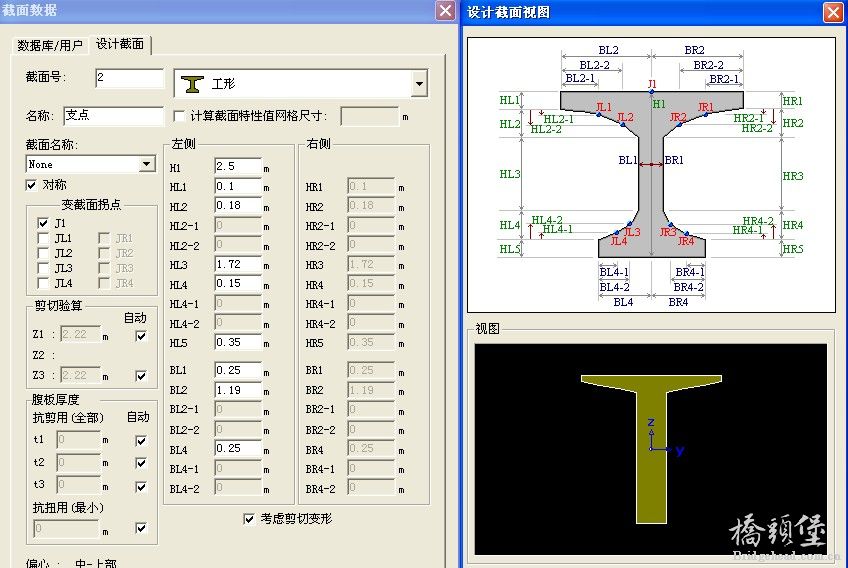

想用midas里面的设计截面中的工字形钢定义如图的一个截面，结果虽然视图里面已经有了预览了，但是点确定的时候，提示不能显示质心，也不能完成截面的定义希望得到指导。

XY221868 发表于 2012-4-13 20:58


登录/注册后可看大图

楼上正确！是不是应该选择T型截面呢~~~

也同时谢谢你的答复

很明显，BL4和BL1相等了，当然错误了。注意，你用的截面形式是工形！应该采用T 形！

楼上正确！是不是应该选择T型截面呢~~~

csu2010 发表于 2012-4-13 18:45


登录/注册后可看大图

很明显，BL4和BL1相等了，当然错误了。注意，你用的截面形式是工形！应该采用T 形！

你是铁道的吧，
我现在是做一个变截面简支T梁的模型，跨中是带马蹄的，腹板要窄一点，这个是支点截面，支点截面的腹板和马蹄同宽，
如果按你说的按T型截面定义截面的话，那么我做变截面的时候，支点跨中分别作为（i，j）端不是必须要求是同一种截面么，我试过用T型截面建，但是用T型截面建时，这个支点的是能定义，但是跨中带马蹄部分的又定义不了（提示截面尺寸定义错误）
谢谢你的答复

这么费劲，直接用截面特性器计算好，然后导入不就完事了。
这么多拐点，容易出错。

oldcatcup 发表于 2012-4-13 23:17


登录/注册后可看大图

你是铁道的吧，
我现在是做一个变截面简支T梁的模型，跨中是带马蹄的，腹板要窄一点，这个是支点截面，支 ...

可以选择工形截面，BL1为0.25m，BL4为0.251m，即BL4比BL1大一个可以忽略的值，这样就可以定义你需要的变截面了。

csu2010 发表于 2012-4-14 11:32


登录/注册后可看大图

可以选择工形截面，BL1为0.25m，BL4为0.251m，即BL4比BL1大一个可以忽略的值，这样就可以定义你需要的变截 ...

好的 ,收到答复,谢谢指教

csu2010   ！高手！
