变截面连续梁桥输预应力钢筋布置形状问题

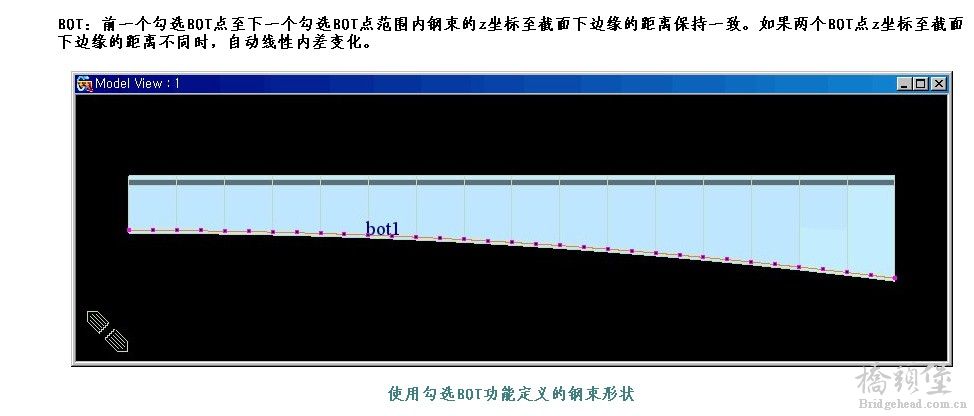

按照midas civil2010帮助文件中的说明，也就是附图中的文字说明，是不是勾选了两个bot之后，例如第一点（x，z）=（1，-1）；第二点（x，z）=（10，-1），此两点的z=-1是相对于上缘顶板的z坐标，假设此两点相对于底板的z坐标是0.1m，那么在x=1至x=10 之间的预应力相对于变截面下缘是不是都是0.1m?

我上次做的时候，误点了一个bot，计算出的结果严重失真，建议还是别点了，容易出错

xiaotu088 发表于 2011-11-24 18:23


登录/注册后可看大图

我上次做的时候，误点了一个bot，计算出的结果严重失真，建议还是别点了，容易出错

哦，好的，谢谢你的提示。

没用过这种输入法，一般自己直接输入，会比较准确

我用了下不好用哦

330794928 发表于 2011-11-24 13:13


登录/注册后可看大图

没用过这种输入法，一般自己直接输入，会比较准确

谢谢答复，现在已经解决了这个问题，但是还是想请教一下，你平常做变截面底板预应力形状输入的时候都是采用的什么方法呢？

playboy210096 发表于 2011-11-24 16:40


登录/注册后可看大图

我用了下不好用哦

恩，这个好像是要求两个bot之间的不能输入其他点的坐标，也请教一下你，平常做变截面底板预应力形状输入的时候都是采用的什么方法啊？

oldcatcup 发表于 2011-11-24 16:40
谢谢答复，现在已经解决了这个问题，但是还是想请教一下，你平常做变截面底板预应力形状输入的时候都是采 ...

我觉得在MIDAS里输钢束，钢束形状生成器是最好用的！
