一个V腿刚构桥，19+2x24+19，包含计算模型，希望大家指正

zyq_csu 发表于 2010-6-24 09:09:42 | 显示全部楼层 | 阅读模式
本帖最后由 zyq_csu 于 2010-6-24 09:40 编辑

桥宽6米的人行桥，基础在中风化花岗岩上，由于河底1米多久到了中风化层，所以采用扩大基础。
墩顶用的是装饰性钢管，整个图纸是按照业主提供的照片绘制的，形式不能变动

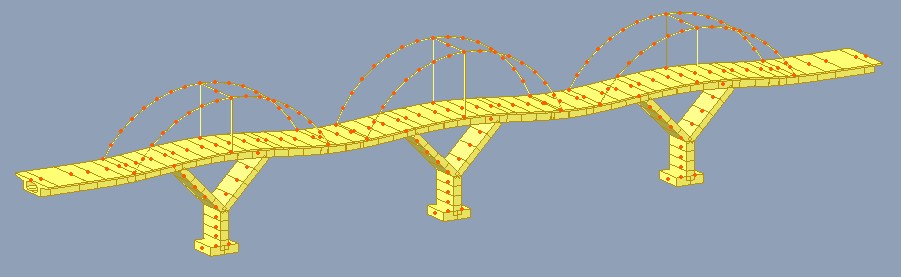

模型是Midas Civil 7.41的版本

请大家提供意见指正，谢谢！
19 2x24 19图纸.dwg (403.17 KB, 下载次数: 174)
19 2x24 19V腿刚构.mcb (649.62 KB, 下载次数: 208)

原始参考图片(我必须按这个来)


评分

参与人数 1堡币 +10 威望 +2 收起 理由
redflag + 10 + 2 发帖咨询，鼓励多多参与！

查看全部评分

使用道具 举报 回复
精彩评论倒序浏览

1.1万查看18评论

mandarake 发表于 2019-4-9 01:33:49
请问合拢顺序是先边跨后中跨还是先中跨后边跨受力好？
举报 回复
zyq_csu 发表于 2010-6-29 10:08:38
为什么一直没有人回复呢？
高手都看世界杯去了？
举报 回复
长河 发表于 2010-7-1 19:09:36
非常感谢楼主的资料
我正在下载，好好学习先
举报 回复
qingqingma... 发表于 2010-7-5 23:24:20
跨度不大，受力上问题不大。上面的钢管拱好多余哦。CAD图上拱看起来很粗，难看。效果图上要好点。
举报 回复
zyq_csu 发表于 2010-7-6 17:26:02
钢管是装饰性的，cad里面是打开线宽了，所以看起来粗
举报 回复
durian_zhu 发表于 2010-7-9 14:39:03
装饰性的拱就没有必要了啊，不要更好看
举报 回复
冰雨scar 发表于 2010-7-20 17:27:37
好漂亮的桥啊~~~~~

效果图很漂亮~~~~~~
举报 回复
zndx 发表于 2010-7-22 10:03:10
桥梁效果图本身不错，但上面的装饰性钢管拱似乎有些多余，去掉以后可能更加协调。对于计算模型，既然上面的钢管拱只是装饰性的，而且从模型中的参数看来截面也很小，计算建模时应该可以不予考虑其受力，仅将其重量以荷载的形式考虑即可；另外对于模型中的风荷载为何只在拱上面有，而梁的迎风截面更大却没有风荷载，既然考虑了，是否就应该全面；对于刚构基础变位是否该适当考虑。以上为简单浏览模型后的一点浅见，不当之处请大家指正。

评分

参与人数 1堡币 +2 收起 理由
风吹血落 + 2 言之有理

查看全部评分

举报 回复
zyq_csu 发表于 2010-7-23 10:27:06
风荷载对桥梁结构本身影响很小，我加在拱圈上本来有是为了验算拱圈是否满足要求 的
举报 回复
vicky 发表于 2010-7-28 14:56:08
这种结构对温度很敏感，以前做过一个V型刚构，合拢段应力很大
举报 回复
moonsang 发表于 2010-7-30 15:44:19
主梁下挠，外国都是做悬带桥的，就是主梁下缘搭在通长拉索上，拉索锚固于两侧桥台。楼主的桥要怎么做？V型刚构和悬带一刚一柔，不好组合。可以看看格拉茨桥（Glacis bridge）的资料
举报 回复
ww822 发表于 2010-9-1 21:43:49
说实话，如果没有上部的拱形结构，会比较漂亮的
举报 回复
ww822 发表于 2010-9-1 21:46:37
拱既然是装饰性的，没有必要建模。把其荷载加到节点上即可
举报 回复
busterly 发表于 2010-9-1 23:55:46
先下来看看，有时间再仔细琢磨
举报 回复
gumumy2010 发表于 2010-9-6 22:40:28
看看大家的评论都是高手，还要多学习，看了觉得效果图多漂亮的。。。
举报 回复
