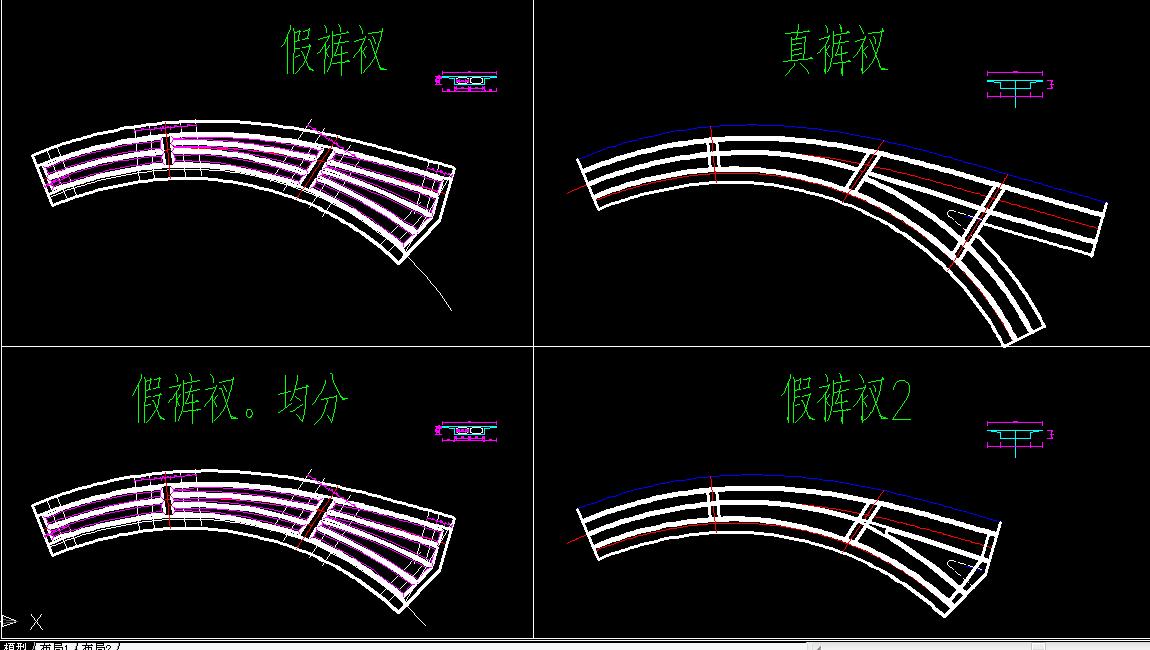

我画了四个方案,现在倾向第一种。 3 J0 Y% ^! t$ ?
' C6 ]) j$ l' y, h! S$ h9 ^
第一种: + ], M# f0 h6 _9 b
25+30+25,双室->三室->四室,腹板在第一道中横梁位置没有均分,是为了腹板的连续性,这个方案第二跨箱室太小了,上面那个箱室腹板没有变宽,倒角也小些。
9 E4 k$ l2 z6 K' ~) z第二种: ) T1 l: J: W2 T' Z7 W# V, `- n: T- g
25+30+25,双室->三室->四室,同第一种差不多,第一道中横梁位置腹板均分,但是腹板的连续性没有那么好了。 ; ?4 x+ [7 {9 e
第三种:
1 P- B, E0 ?7 k- z" D+ X25+30+25+22.5,一直都是两个室,只是后面两跨室分开了,后面两跨的箱室内宽一致。 + v/ t9 O& D2 ]6 y, }% x+ a- h' M
第四种:
- G2 {6 k+ j# [# k- q. J6 E3 g$ q25+30+25,双室->三室->三室,最后一跨的端横梁折了一下,把箱室里面折角去掉,这样受力好些。 |
