手算钻牛角尖了,请高人一起讨论一下……

interlaken 发表于 2022-7-19 12:59:34 | 显示全部楼层 | 阅读模式

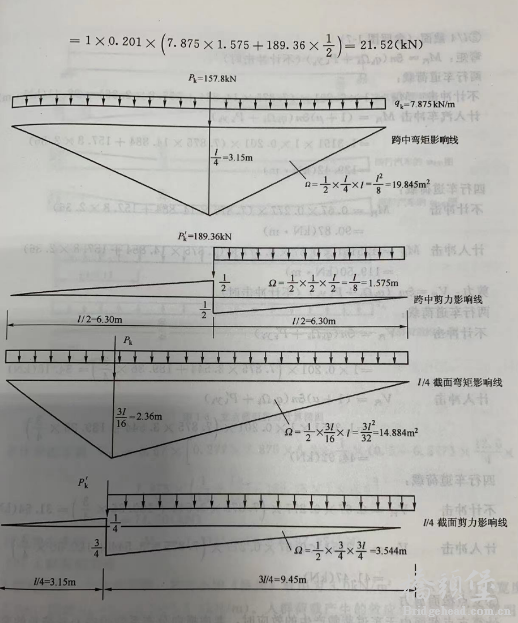

偶然翻到了一些材料,简单预制梁的手算计算书。其实基本原理就是那几个重点,空心板支点处采用杠杆法计算横向分布,1/4跨中采用铰接板法,中间内插取值。车道荷载按照通规走,集中力根据跨径直线内插即可。看到材料里边对跨中和1/4跨中断面的弯矩和剪力进行计算时候,没有考虑横向分布系数顺桥向的变化,但是计算支点截面建立效应的时候考虑了这个变化。

对于跨中和1/4跨中的弯矩和剪力,都是集中力作用在影响线宿便最大处,均布荷载满布在正号效应;支点的剪力考虑了横向分布系数变化。高人给解释一下,跨中和1/4跨中未考虑横向分布的顺桥向变化,为什么?多谢!
精彩评论倒序浏览

8886查看3评论

zchlb 发表于 2022-7-21 15:38:34
就是一种简化计算吧。你也可以试试看,考虑纵向变化对弯矩的影响呀
举报 回复
chbo 发表于 2022-7-22 14:31:23
把握一个原则,包的住就行。非常准确的计算对桥梁设计既无必要,也无可能。
举报 回复
nkdjgxyzy 发表于 2022-7-23 13:08:17
横向分布系数沿跨长的变化,对于均布荷载qk,相当于附加了三角形荷载,观察1/4截面、跨中截面的内力影响线,可以发现三角形荷载的合力作用点对应的影响线竖标很小,也就是说其引起的内力很小,影响不大,因此不予考虑,可简化计算。对于支点处横向分布系数小于跨中的情况,多算了一点,反之,则少算了一点。
举报 回复
