浙江某边坡安全监测案例

浙江省某高速公路，路线全长约48km，路线沿途开挖高度超过30m的路堑高边坡有13处，其中总体风险评估为高度风险的有7处边坡。

对该工程的7处高度风险边坡做了自动化安全监测，采用沉降倾角综合测量仪进行表层位移监测。其中一处边坡坡高约42m，长度约260m，边坡共5级，按照等高线布设原则共布设5条测线，27个测点。

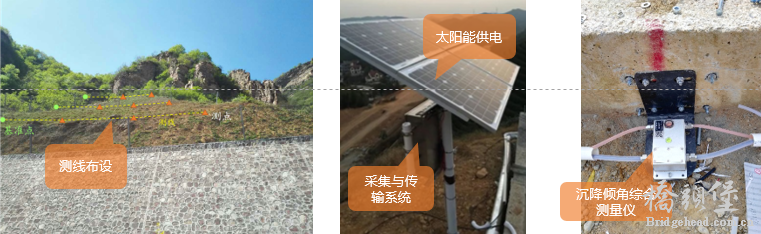

现场布设：

在每一条测线的起始端，选择一处相对稳定位置安装一个基准点，并布设太阳能供电系统和数据采集与传输系统。纵向按照不超过20米的间距布设测点，将所有测点和基准点采用水管、气管和线缆连接起来，并包裹保温材料，经过调试并设定采样频率后，系统进入工作状态。

现场数据采集与传输系统将所有测点的数据传输至云端，供管理人员进行数据查看和管理。
