8×15m车行贝雷梁钢栈桥

woshixuwen... 发表于 2021-12-1 10:24:45 | 显示全部楼层 | 阅读模式
  • 梁桥类型桁架梁
  • 跨径<50
  • 功能城市桥
  • 工法起重吊
  • 材料
  • 图别施工图
  • 文件类型dwg
信息详情
本帖最后由 woshixuwenjun90 于 2021-12-1 10:24 编辑

    栈桥分8跨布置,每跨长度为15m,栈桥总长122.16m,桥面总宽12m。
    栈桥桥面系结构构成:由桥面板和纵、横向分配梁组成,桥面板采用12mm钢板,分配纵梁采用I12.6工字钢,纵向分配梁中间部分布置间距为0.3m,两边的两根纵梁布置间距为0.387m和0.326m。横梁采I25a工字钢,间距为0.75m。纵向分配梁和横向分配梁通过焊接进行连接,桥面钢板与纵向分配梁焊接形成整体。桥面系支撑在加强型321贝雷片梁上,并用连接件与贝雷片牢固连接。两片贝雷梁为一个桁架片组,桁架片组内贝雷梁中心间距为0.9m,片组之间距离为0.8m,桁架片组内贝雷梁设置支撑花架,桁架片组间设置[8斜撑。
    上部结构贝雷梁搁置在由三根I56c工字钢组成的横梁上面。工字钢横梁通过法兰盘构造与直径1.2m的混凝土桥墩进行连接。混凝土桥墩横向中心间距为4m。
本栈桥按永久结构设计。

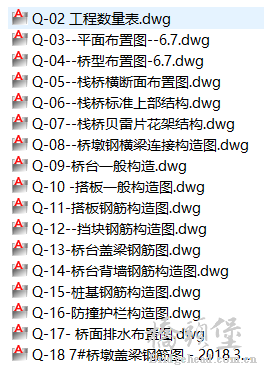

车行栈桥.rar

4.08 MB, 阅读权限: 2, 下载次数: 67

售价: 2 元堡币  [记录]

精彩评论倒序浏览

2765查看1评论

lb99007-00... 发表于 2022-12-5 13:20:50
谢谢楼主分享,正在找相关的资料呢
