钢箱拱桥吊杆和主拱之间采用什么锚固型式比较合理?

  [复制链接]
桥上行走 发表于 2021-8-11 22:21:50 | 显示全部楼层 |阅读模式

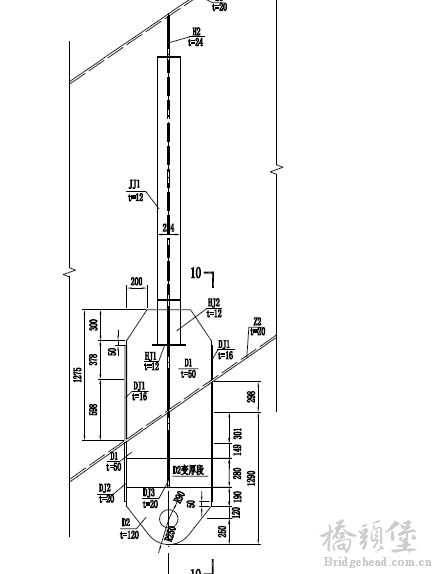

锚固构造1
/ k* T% \! e# V) c
  K6 x2 _4 \" L: P; A6 z. H3 Y

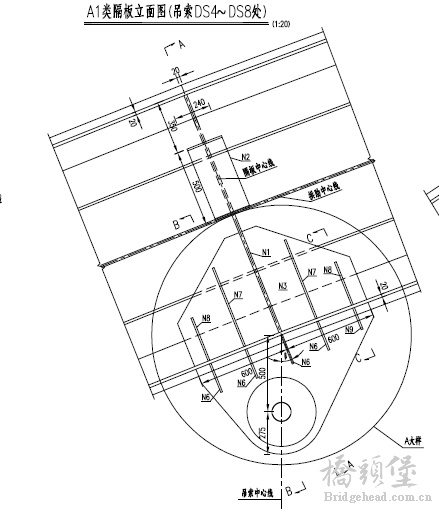

锚固构造2
' @/ Q7 k' ^7 g, q! S9 A% }- B
$ u8 g1 D2 N7 M1 _& {

如图两种形式,主要差别在于隔板布置方向不同,其适用性都有哪些差别?

* g$ H+ F% K0 r6 `4 Q# D/ b- A- @- T! b3 o8 N% o
$ s3 s7 m( i# R* U+ j" l! K
! [% F# b$ I: H
! ]* |2 M6 y% v' l+ f3 J) T/ D. k. S+ |3 R9 q! k; e" @

精彩评论2

chbo 发表于 2021-8-13 21:52:34 | 显示全部楼层
从拱的受力而言,也是 第二种(竖向力)好于第一种(径向力)。

chbo 发表于 2021-8-13 21:43:33 | 显示全部楼层
感觉第二种形式可能好些。。。焊缝及钢板纯拉受力,好于第一种形式的拉剪复合受力。。。抛砖迎玉。
