[分享] 测量助理路桥版3.0软件

[复制链接]
xibeilon 发表于 2021-5-1 18:05:51 | 显示全部楼层 |阅读模式
软件简介:
主要功能:批量计算直线、曲线逐桩坐标、坐标正反算、竖曲线高程计算、高斯正反算、多边形面积计算、导线平差、水准平差、测量放线坐标正反算、高程横坡计算、简易结构物坐标正反算等。
详细用途:批量计算完整的缓和曲线(包括直线、圆曲线、缓和曲线、综合曲线、复曲线、匝道)坐标,正交斜交均可计算,可自定义计算区段,可计算任意夹角和边桩距离坐标,以及竖曲线参数高程计算,用户可以添加工程项目,涉及多条线路匝道可以在各条线路间自由切换,实现公路桥梁工程全线坐标正反算,全线高程横坡计算,全线结构物坐标正反算,并将计算结果自动生成成果报表和图形,可保存、打印,可以将计算结果导出到Excel电子表格,可把全线参数一键导入导出,参数文件格式和轻松测量及测量员App通用,使用测量助理路桥版,给测量人员在工作中进行数据处理,资料整理等方面带来很大便利,使测量工作变得更加简单化,可以自行添加多项工程及多条线路,测量助理路桥版是一款相当出色的路桥专用测量工具,测量助理路桥版官方版功能实用,能够帮助用户轻松快速的计算出各种曲线逐桩坐标、竖曲线高程等路桥工程方面的数据,软件操作简单,可以有效的提高工作人员的工作效率。
测量助理路桥版V3.0更新内容:
1、解决了删除、添加、重命名工程项目会影响其他项目工程属性数据的问题。
2、优化了一键导入导出全线参数,参数可以直接导入测量员app和电脑版轻松测量软件,轻松测量参数也可以一键导入测量助理,实现了参数文件互通。
3、输入数据添加了右键菜单“粘贴数据”“导入正算数据”“导入反算数据”,支持数据文件拖入表格完成数据输入,拖入数据文件导入反算数据时文件后缀名可以是txt , Dat, Csv等,完美解决了一个一个输入数据的繁琐。导入数据格式为每行一个点,三种格式第一种:X,Y,H;第二种:X,Y,H;第三种:X,Y,H,备注;例如“X,Y,H”,逗号为英文格式,导入正算数据,数据格式为每行一个断面,例如“桩号,左边距,右边距,右夹角,备注”,逗号为英文格式。

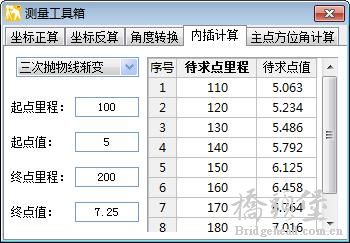

4、工具箱加入了花瓶墩施工测量,复测时各参数的计算。
5、反算数据输入中加入了高程H,反算成果表中加入实测高程,高差,备注,导入数据后单击开始计算立即出结果报表,使测量数据处理工作更轻松。

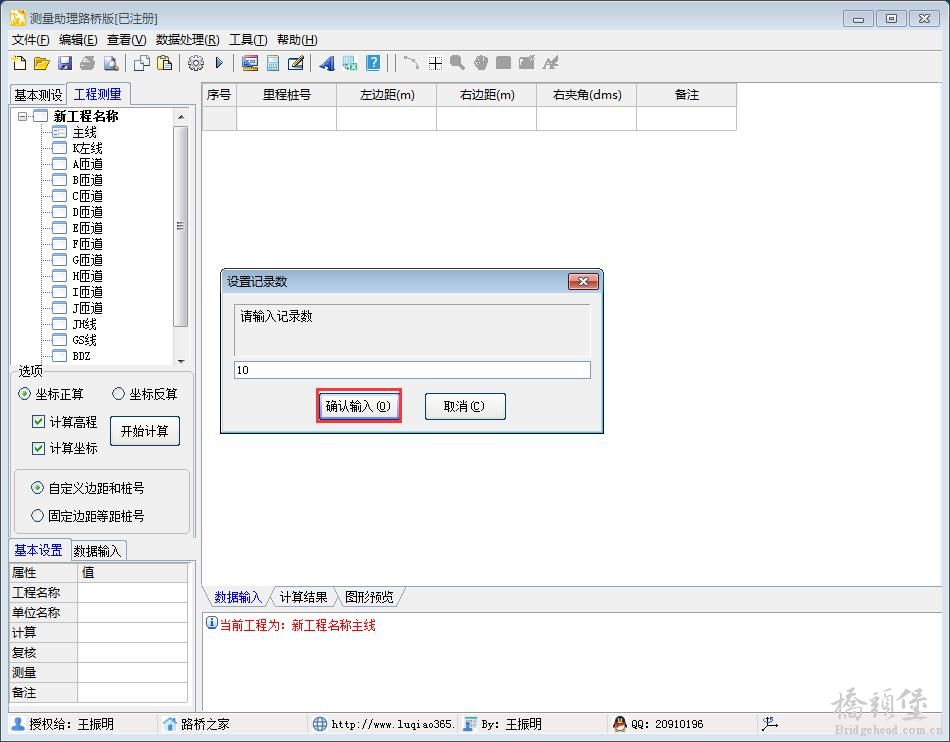

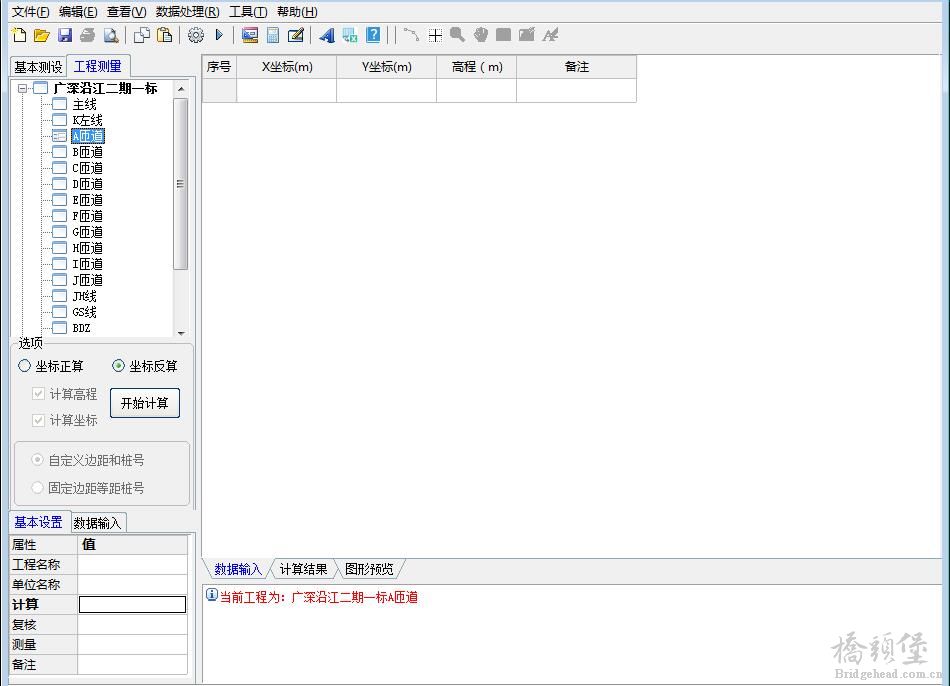

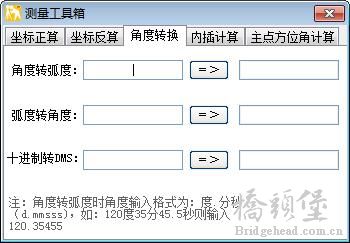

界面2.jpg 5.jpg 8.jpg 9.jpg 10.jpg 14.jpg 13.jpg 3.jpg 4.jpg 15.jpg

测量助理3.0.zip

11.67 MB, 下载次数: 52

精彩评论1

chxysjs 发表于 2021-9-26 15:48:32 | 显示全部楼层
好东西顶一下,虽然比较少用到
