数字化解决方案助德国绿色高层建筑更高效

飞翔的草莓... 发表于 2021-4-8 11:31:16 | 显示全部楼层 | 阅读模式
PLAXIS 3D的可靠分析和多功能可视化功能提高了项目效率,节省了大量成本


塔楼项目符合可持续发展要求


该项目坐落在德国斯图加特米兰广场上的塔楼高66米,占地面积1,800平方米,场地形状为三角形,总建筑面积为21,000平方米。在该场地将建造两个高端品牌酒店,并配有零售和用餐空间以及一个地下停车库。塔楼的建设地点靠近主要建筑物和斯图加特中央车站。


STRABAG Real Estate GmbH这一项目总投资1.5亿英镑,将打造为独特的环保型建筑,作为斯图加特市的中心。塔楼的设计和建造将遵循最新的可持续发展原则,其中包括修建屋顶花园空间、在石立面中种植小块绿植以及提供充足的公共空间。葡萄将被种植在石壁缝隙中,并用收集的雨水进行灌溉。




开挖露出两条地下隧道


Ed. Züblin AG需要在两条使用随挖随填法建造的运营中的地铁隧道上方20厘米处修建这座塔楼。开挖过程中,地下隧道露出,对其中一条隧道进行了部分开挖,以便另一条隧道可以在开挖平面上形成台阶。


地下层的数量在沿隧道外壁方向从三层变为两层, 新建筑物的底部楼板根据现有隧道进行了调整。项目团队需要克服的挑战是:隧道业主规定,岩土工程团队不能只在一侧开挖,这会对隧道造成不对称的水平土压力。但很难满足这种要求,它将会极大地影响基坑开挖的复杂性和施工过程的成本效益。


应用数字化解决方案执行更可靠的分析


为解决施工难题,Ed. Züblin AG需要部署可靠的数字化解决方案来执行更可靠的岩土分析和计算,从而获得最有效的开挖策略。


此外,数字化解决方案必须可以实现在施工过程中对分析和计算进行转换,不能偏离建议的岩土工程分析限制。因此,岩土工程软件必须具有强大的施工项目管理功能。最重要的是,数字化解决方案必须能够与重要项目参与方进行明确的沟通,从而让方案中的施工方法获得批准。


采用PLAXIS 3D进行复杂变形分析


PLAXIS 3D岩土工程软件可以满足项目所有要求,并可以做到可靠的分析、强大的三维分阶段施工建模以及多种可视化功能。PLAXIS 3D对于执行基坑和两条地下隧道的复杂变形分析至关重要。

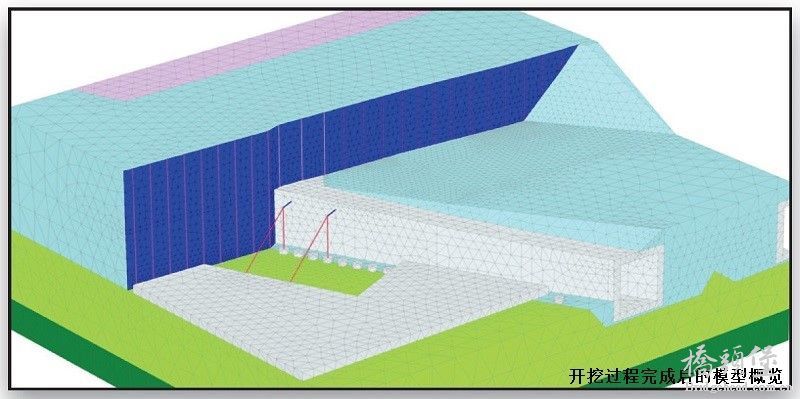

借助该软件,项目团队生成了三维有限元模型,以模拟所有开挖阶段,包括所需结构以及四层锚杆的安装。此外,新建筑的地基桩已包含在模型中,并将充当侧向支撑以减少潜在的水平位移。


获得隧道业主的批准

岩土工程师利用PLAXIS 3D根据所需参数实现安全施工,并创造出创新的岩土工程施工方法。




合理的计算

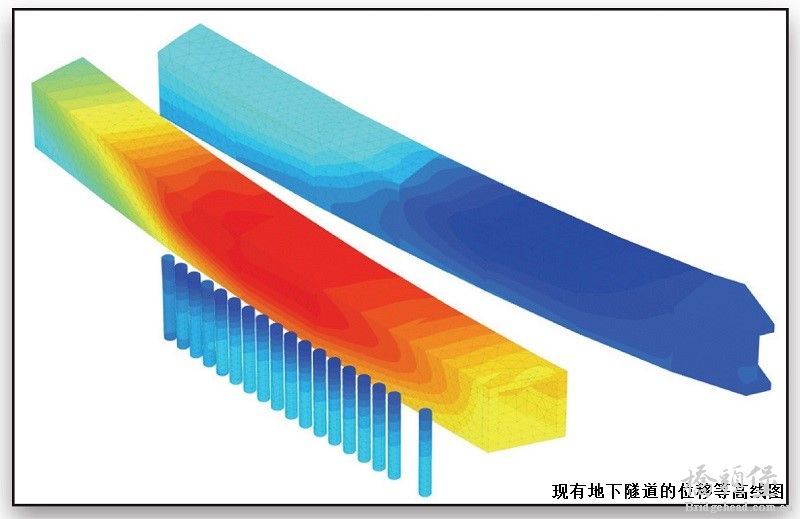

PLAXIS 3D分析结果表明,只会出现较小的水平变形以及隧道沉降,并且在路段连接处不会发生重大的差动位移。


提供可靠的信息,改进协同工作


在获得计算结果后,隧道设计人员认识到预测的位移在为隧道设置的限制范围内。基于此评估,隧道业主接受了调整后的开挖方法,包括由此产生的不对称土压。


可靠的施工建模和管理


该决策大大得到简化,从而有助于设计基坑开挖和施工顺序。施工过程中最棘手的情况出现在一个隧道段与护墙对角相交的位置。因此,为了避免非协调变形,项目团队为该部分设计了侧向支撑。钢结构将隧道顶板连接到新建筑物的底部楼板,而地下室层正在建设中。在安装钢支柱时,护栏从侧面支撑隧道段。支柱安装完成后,就可拆卸支撑护栏。
