[原创] 满堂支架现浇连续箱梁 主梁及横梁计算 含模型及计算书 等宽度及异性变宽箱梁

  [复制链接]
wyz110wyz 发表于 2020-10-16 10:08:40 | 显示全部楼层 |阅读模式

马上注册,结识更多同行,享用更多资源!

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 wyz110wyz 于 2020-10-16 10:13 编辑
主线桥起迄桩号为K0+029.692~K0+580.572,中心桩号305.132,高架桥全长550.88m,共六联,桥跨布置为:5×30m+2×30m+2×(2×26.5)m+4×27.2m+(4×30)m,均为预应力砼等高度连续箱梁。
主线全桥上部结构均为预应力砼等高度连续箱梁,桥梁按整体式断面设计。箱梁采用单箱多室,斜腹板断面,主线道路设计线处梁高2.0m,从道路设计线往两侧桥面横坡2%,梁低平坡,两侧悬臂长度2.0m,顶板厚0.25m,底板厚跨中为0.22m,梁端加厚到0.4m;腹板厚跨中为0.5m,梁端加厚到0.7m;边腹板采用斜腹板,中腹板为竖直腹板。
从起点到止点,标准桥宽从26m~22m~18m,其中第一联5×30m桥宽26m,单箱五室截面箱室宽4.35m;第二联2×30m,为主线接A匝道的异形变宽箱梁,桥宽从26m加宽到34.2m,单箱六室截面,箱室宽3.65~4.92m;第三联2×26.5m桥宽22m,单箱五室截面,箱室宽3.5m第四联2×26.5m,为主线接B匝道的异形变宽箱梁,桥宽从22m加宽到28.05m,单箱五室截面,箱室宽3.63~4.92m;第五联4×27.2m和第六联4×30m桥宽均为18m,单箱三室截面,箱室宽4.3m
箱梁纵向按全预应力混凝土结构设计;横梁设于中支点和边支点处,端横梁厚度为1.2m,中横梁厚度为2.0m(第一联、第二联中横梁厚度2.2m),除第五联14号桥墩的门架横梁按全预应力混凝土构件设计外,其余横梁按钢筋混凝土构件设计。
主梁采用整体满堂支架灌注施工。
模型及荷载

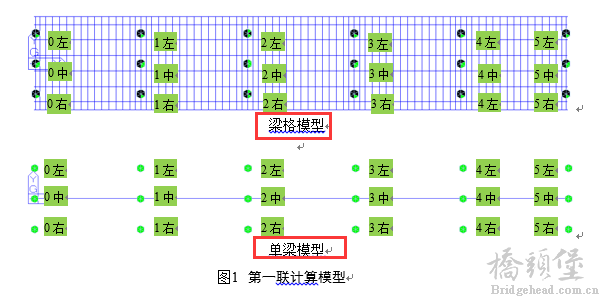

为研究宽箱梁横向受力特性及受力特点,第一联建立梁格和单梁两个模型;第二联、第四联还有第五联采用空间梁格模型;第三联和第六联采用空间单梁模型。
梁格模型简化按E.C汉勃利的《桥梁上部构造性能》中的剪力—柔性梁格进行,具体梁格划分方法如下:
1、每个腹板处设置一根纵梁,纵梁截面于箱室中心处切开;
2、为方便加载及布置车道,于截面两端设置虚拟纵梁,虚拟纵梁截面按悬臂一半宽度考虑;
3、在箱梁的边横梁和中横梁相应位置处设置真实横梁;
4、虚拟横梁间距根据顶底板及腹板变厚段综合确定,间距为1~2m;
5、为确保划分后个纵梁中心轴和整体截面中心轴一致,对划分后各纵梁中心轴进行强制移轴,并对梁格截面的抗弯刚度、抗扭刚度、剪切面积等进行修正。
横梁计算
横梁设于中支点和边支点处,端横梁厚度为1.2m,中横梁厚度为2.0m(第一联、第二联中横梁厚度2.2m),除第五联14号桥墩的门架横梁按全预应力混凝土构件设计外,其余横梁按钢筋混凝土构件设计。横梁内力计算按如下方法进行:
1、对于有梁格法模型的第一联、第二联、第四联及第五联,横梁内力直接从梁格模型里面提出;
2、对第三联由于跨度与第四联一致,桥宽比第四联小,内力比第四联横梁内力小,故横梁强度、裂缝宽度及配筋设计参照第四联进行,不在单独验算;
3、对第六联横梁,由于该联的截面、桥宽及纵向联数(第五联为4*27.2,第六联为4*30)均与第五联一致,故按两联横梁处支反力的比值,从第五联的横梁受力情况推测出第六联横梁内力大小。
更多图片 小图 大图
组图打开中,请稍候......

主线计算书(一~五联).rar

859.25 KB, 下载次数: 24

售价: 3 元堡币  [记录]

5-30计算(第一联横梁无预应力).rar

202.3 KB, 下载次数: 17

售价: 3 元堡币  [记录]

第二联无横向预应力(满堂支架现浇连续箱梁).rar

72.81 KB, 下载次数: 16

售价: 3 元堡币  [记录]

精彩评论2

心水清明 发表于 2020-10-26 09:45:10 | 显示全部楼层
期待上传相关图纸,以方便对照。

 楼主| wyz110wyz 发表于 2020-10-28 11:17:13 | 显示全部楼层
主梁及横梁计算 含模型及计算书 等宽度及异性变宽箱梁相应图纸 有时间补充
