迈达斯钢箱梁梯度温度问题

tumu403 · 发表于 2020-7-30 19:16:38

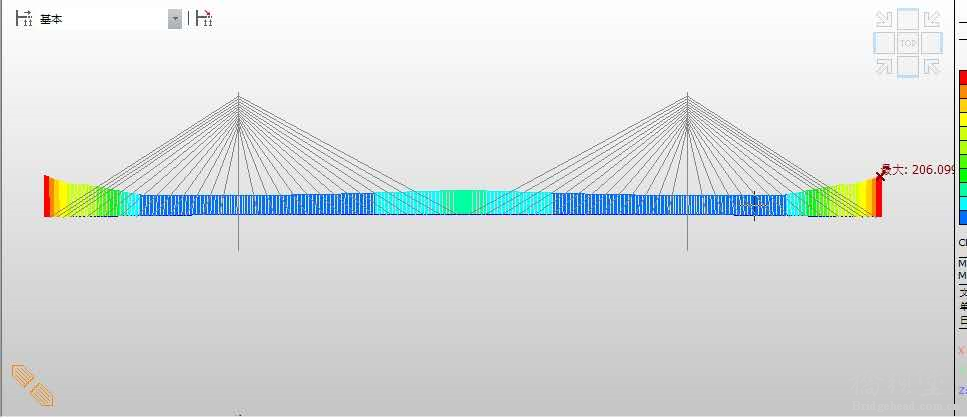

如图所示是我按照15版通规里面对梯度温度的规定（T1-T2折线段）进行施加得到的该作用下主梁的应力云图，但是最大值有200多兆帕，感觉应该是哪里出了问题，请教大神解答

JIAPER · 发表于 2020-8-19 10:43:36

钢梁一般建模不建混凝土桥面板，可视为导热性较好，上下无梯度，可不设梯度温度。

dai2006ban · 发表于 2020-7-31 09:05:19

检查材料特性值，弹模及线膨胀系数，还有输入的方式是否正确，顶到底，中间向上下？

tumu403 · 发表于 2020-7-31 16:50:36

dai2006ban 发表于 2020-7-31 09:05
检查材料特性值，弹模及线膨胀系数，还有输入的方式是否正确，顶到底，中间向上下？

我的截面是导入的sec文件，偏心是中心，这个会影响梯度温度应力吗？整体升降温的结果都挺合理的，这个偏心要怎么设置啊？谢谢

桥梁追梦人... · 发表于 2020-8-13 09:03:43

导入的截面容易出现这个问题，是因为应力输出点错误，具体的可以关注midas微信公众号，连载-桥梁微技术-83讲解。

abc5640673... · 发表于 2020-9-1 17:08:32

规范没有说明钢梁的温度梯度如何定义，国内很多设计院是结合英国规范如下图所示，正温差按英国规范来，负温差不采用英国规范，复温差按通规中的操作，温度取正温差中温度的负1/2
