[发布] 求助!桥博4.0计算截面不收敛

[复制链接]
zhaoqian 发表于 2020-7-28 18:35:39 | 显示全部楼层 |阅读模式

马上注册,结识更多同行,享用更多资源!

您需要 登录 才可以下载或查看,没有帐号?注册

x

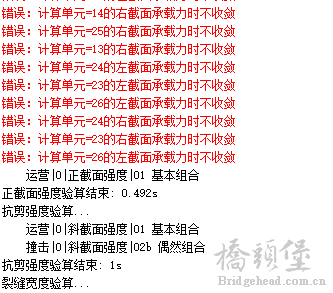

用桥博4.0计算预应力变高连续梁的时候出现“计算单元截面承载力时不收敛”的问题,请教各位大神怎么解决

精彩评论2

lvhuan123 发表于 2020-7-28 21:44:28 | 显示全部楼层

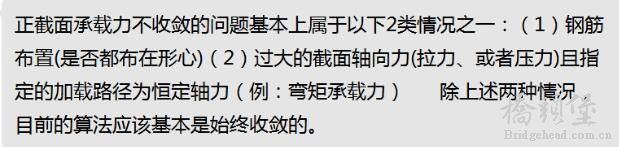

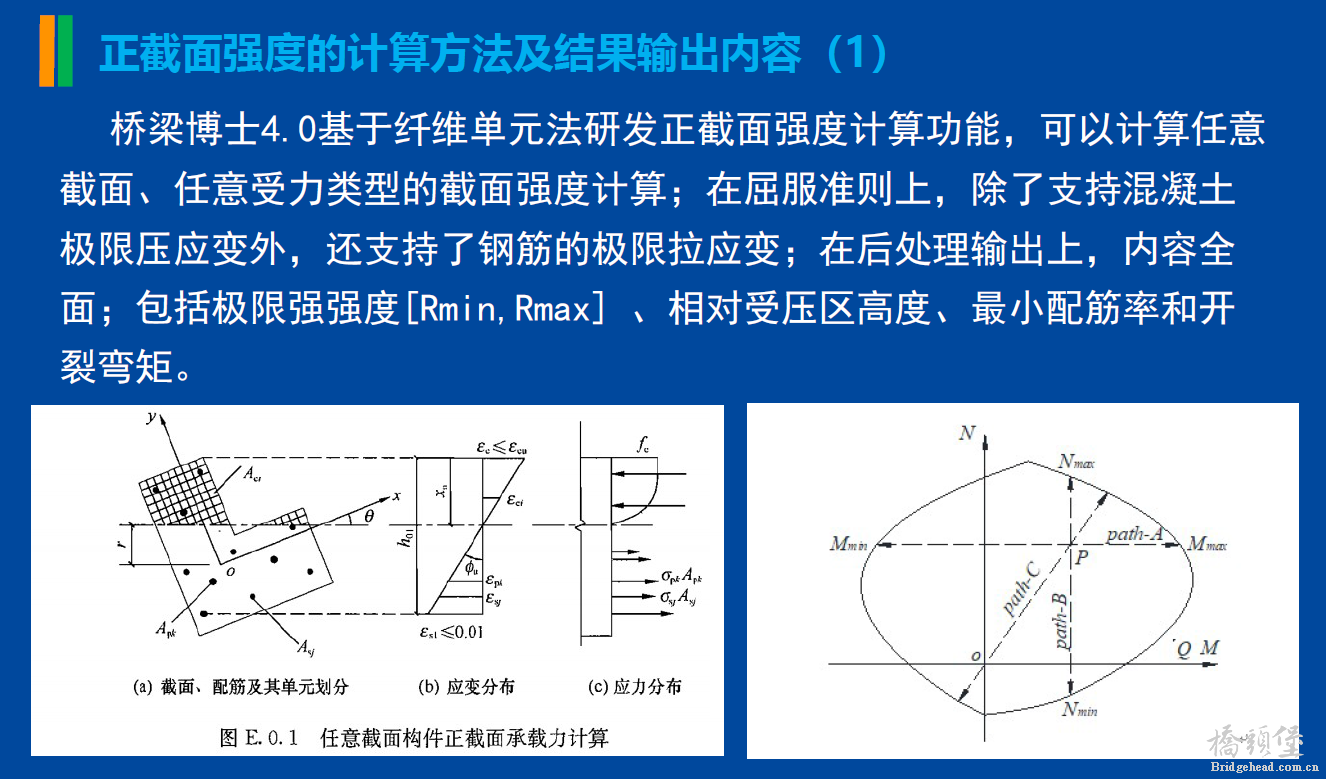

1.桥博V4中计算承载力并不是按照规范的简化公式进行的,而是按照纤维单元法计算。具体请参见用户手册
2.报错检查:
    1)检查【构件验算类型】及【构件模板】是否选对;
    2)检查边界条件是否合理;
    3)检查组合或单项内力是否异常,与组合内力及加载路径有关。

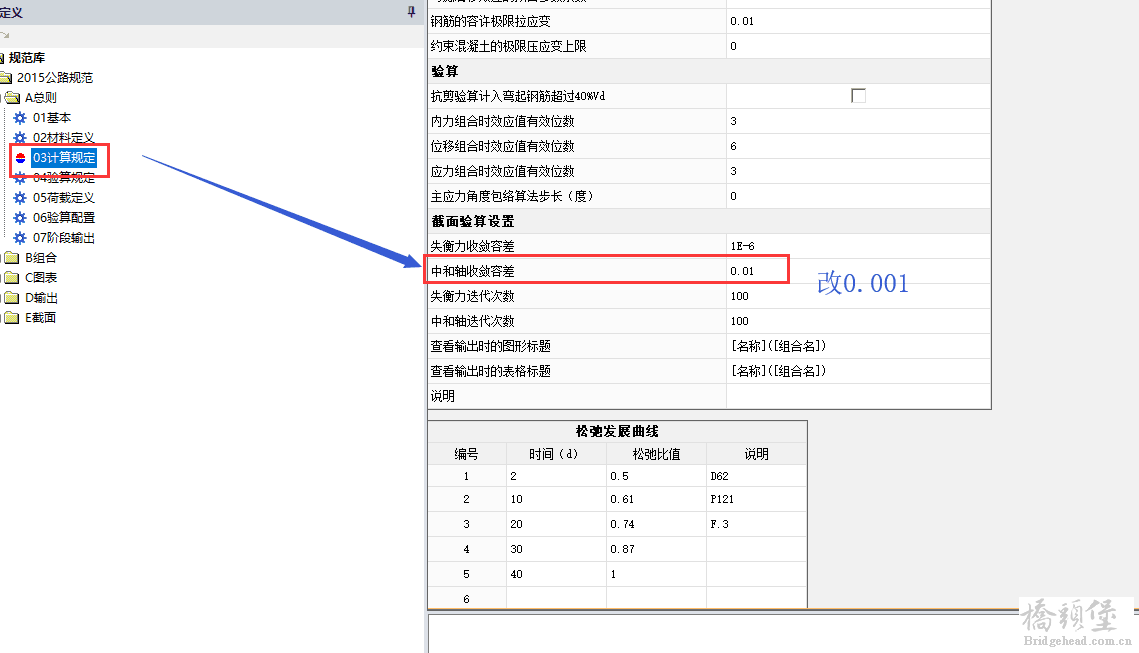

3.当出现个别单元报错时,上述问题已检查,那请在规范库中修改如下:


 楼主| zhaoqian 发表于 2020-7-29 09:24:35 | 显示全部楼层
感谢大家的指导,调整了一下边界条件以后问题解决了,多谢
