Midas Civil 简支箱梁桥RC设计验算，“不适合的截面类型”等错误

为了做RC设计验算，我在基础模型的基础上按顺序进行了如下操作：1.定义施工阶段，尽管只有两步

定义施工阶段前定义了组，定义施工阶段后定义了施工阶段分析控制数据。
2.定义荷载组合
自动生成混凝土设计荷载组合

3.运行分析，成功
4.在“设计-共同参数”中进行操作

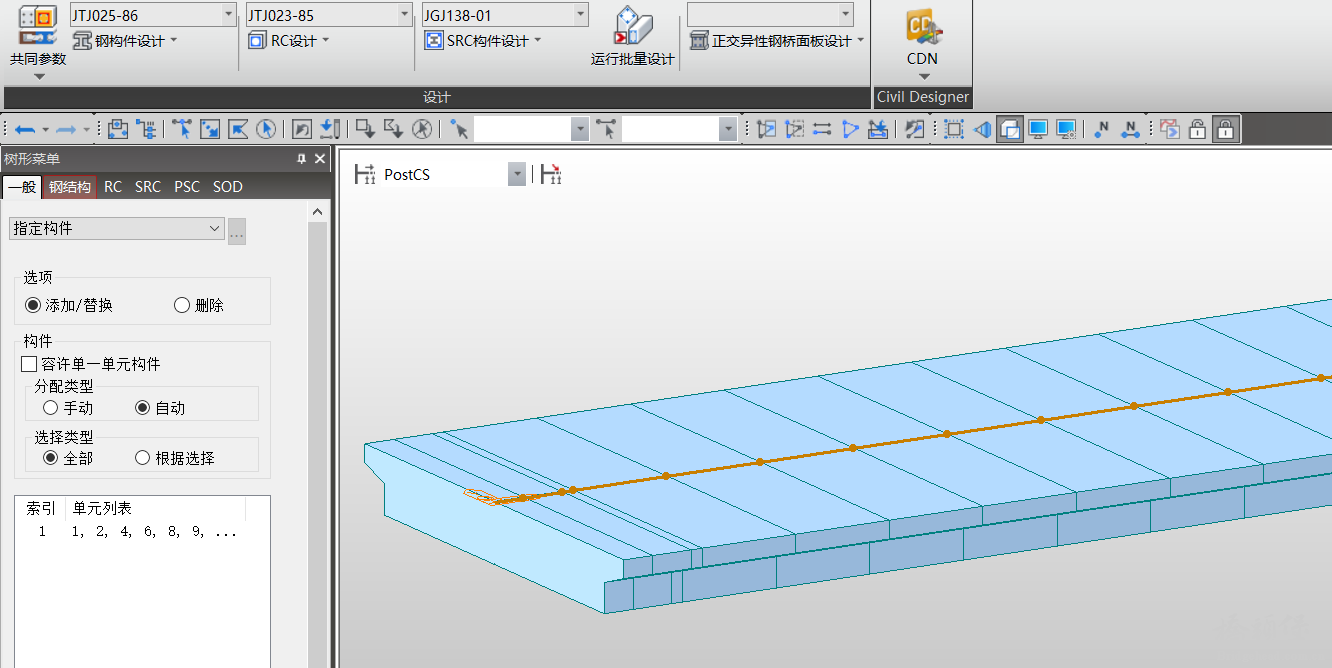

指定构件-自动-全部

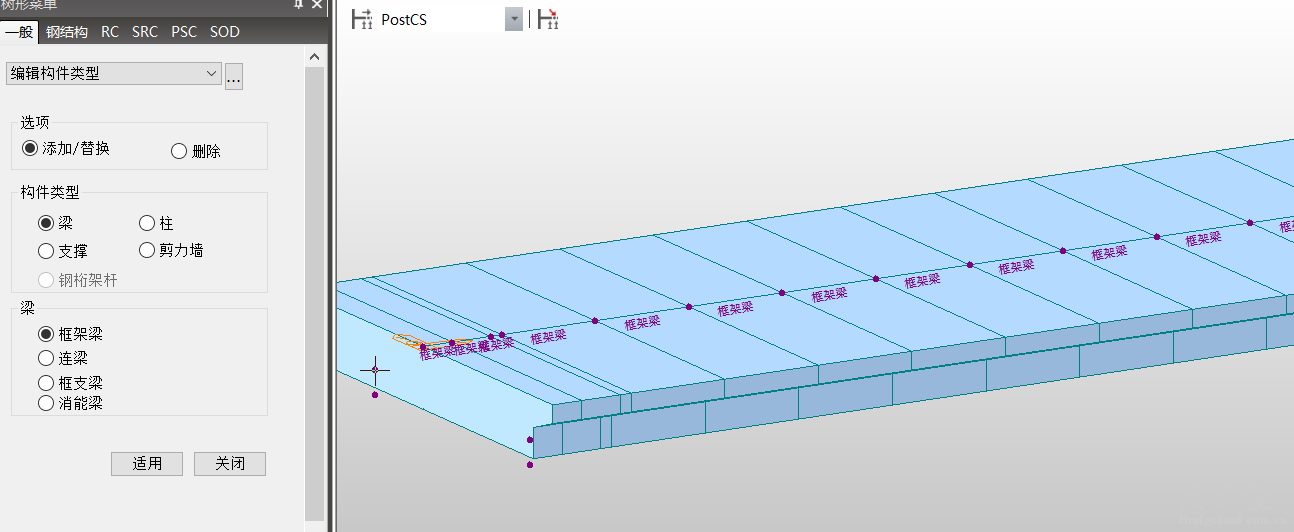

编辑构件类型-梁

5.在“设计-RC设计”中进行操作
设计标准，默认

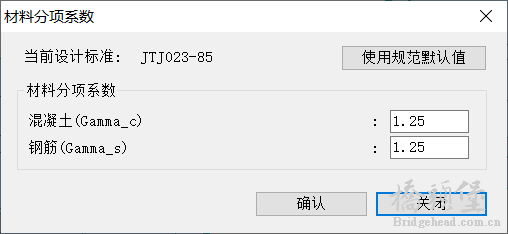

材料分项系数，默认

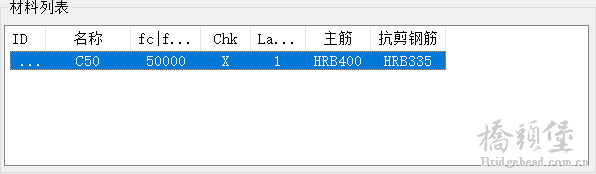

编辑钢筋混凝土材料特性

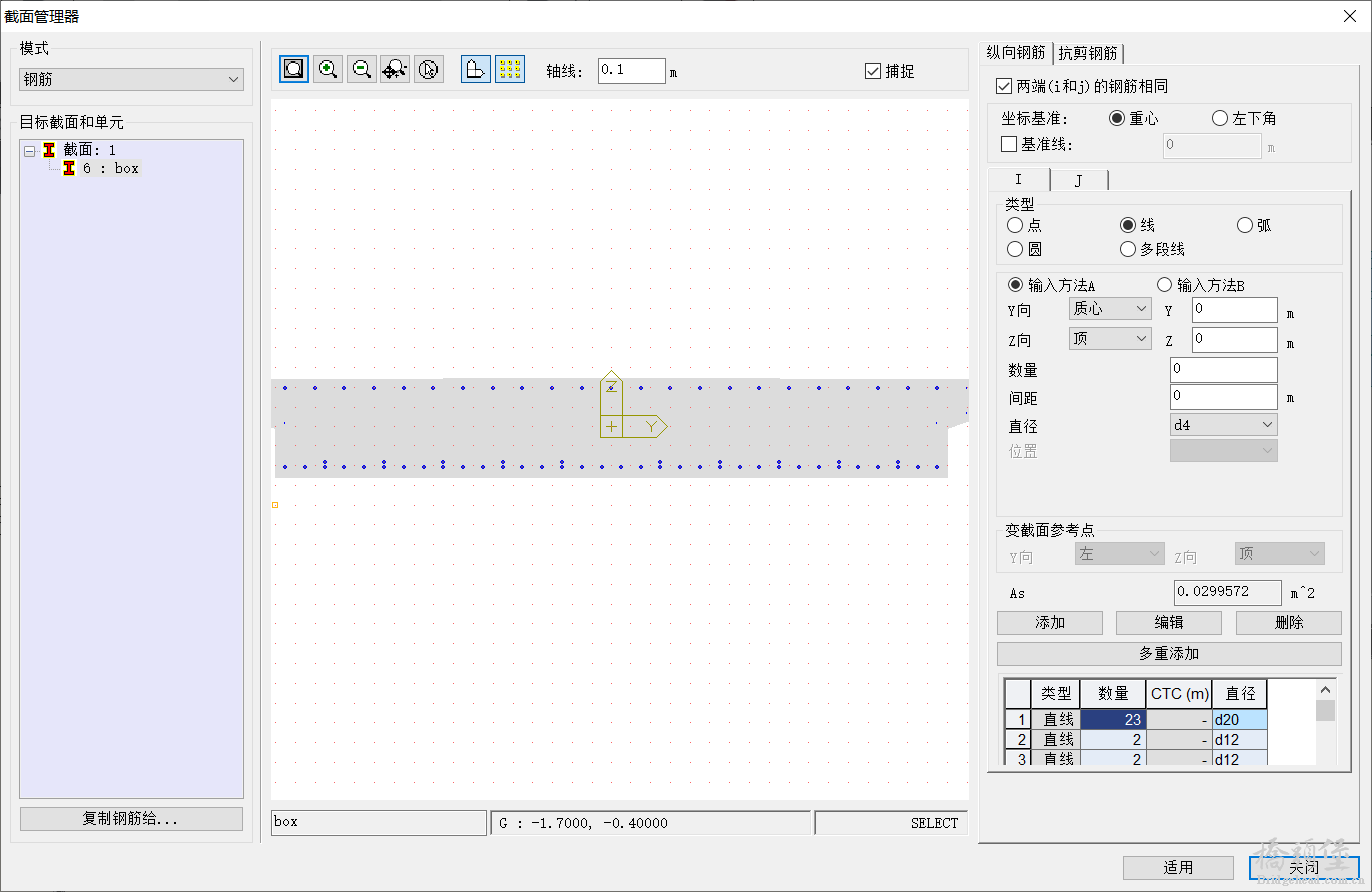

梁截面设计数据和梁截面验算数据，在后处理中没有，这个我是采用的设计截面中的单箱单室，而且在前处理中已经定义截面钢筋


6.运行RC

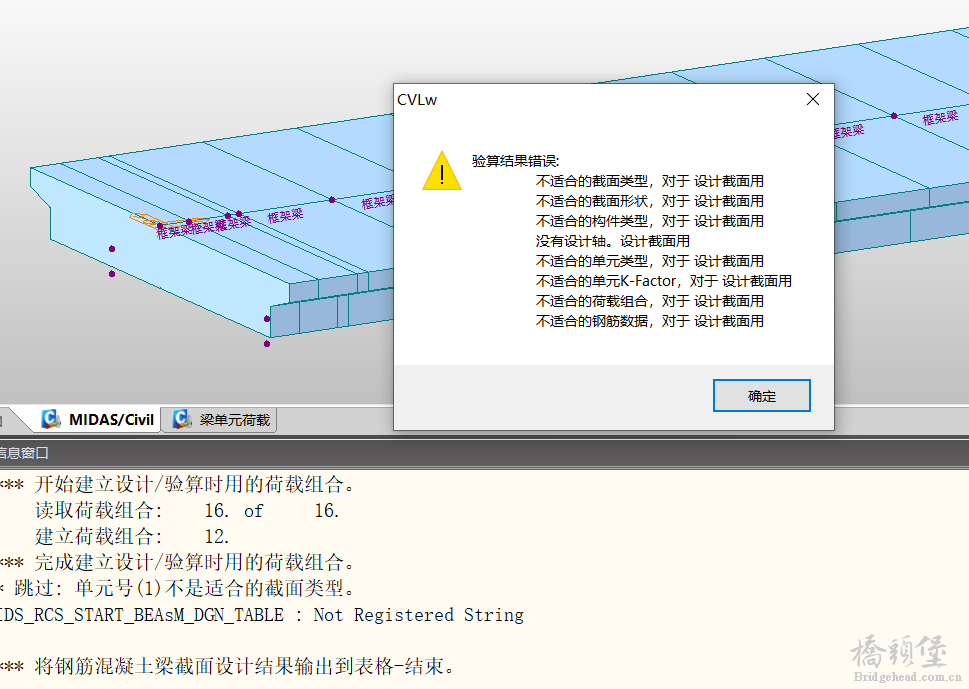

钢筋混凝土构件设计-梁的设计，出现如下报错

钢筋混凝土截面验算-梁截面验算，出现如下报错


所以，在此请教各位，这问题该如何解决？谢谢！
附模型
简支梁桥验算.rar (7.79 KB, 下载次数: 15)

2020-4-15 13:23 上传

点击文件名下载附件

你的截面类型选择了什么类型，做RC设计必须要使用设计截面，数值截面是做不了的。另外，你上传了这么多图片为什么不把模型附上？

stevencheung00 发表于 2020-4-15 09:16
你的截面类型选择了什么类型，做RC设计必须要使用设计截面，数值截面是做不了的。另外，你上传了这么多图片 ...

这里是采用的设计截面，我在文中说了的。模型我在原文中附上，还请您指点！感激不尽！

85规范只支持矩形和T形截面，你可以使用04规范试试

三水上书 发表于 2020-4-15 13:22
这里是采用的设计截面，我在文中说了的。模型我在原文中附上，还请您指点！感激不尽！

我用04规范验算没有问题，另外，建议使用Civil Designer进行RC设计，规范更全，验算更方便

非常感谢！我试试

一、必须选择“”设计截面“；
二、设计截面→中的“”单箱单室“不要用，要进行psc或Rc验算，必需选择“多箱多室或多箱多室2或spc导入”，单箱或二箱也要用“多箱多室或多箱多室2或spc导入”
