新人小白求助大佬们钢箱梁连续桥支座处出现正弯矩

wz19971019 · 发表于 2020-4-13 20:50:35

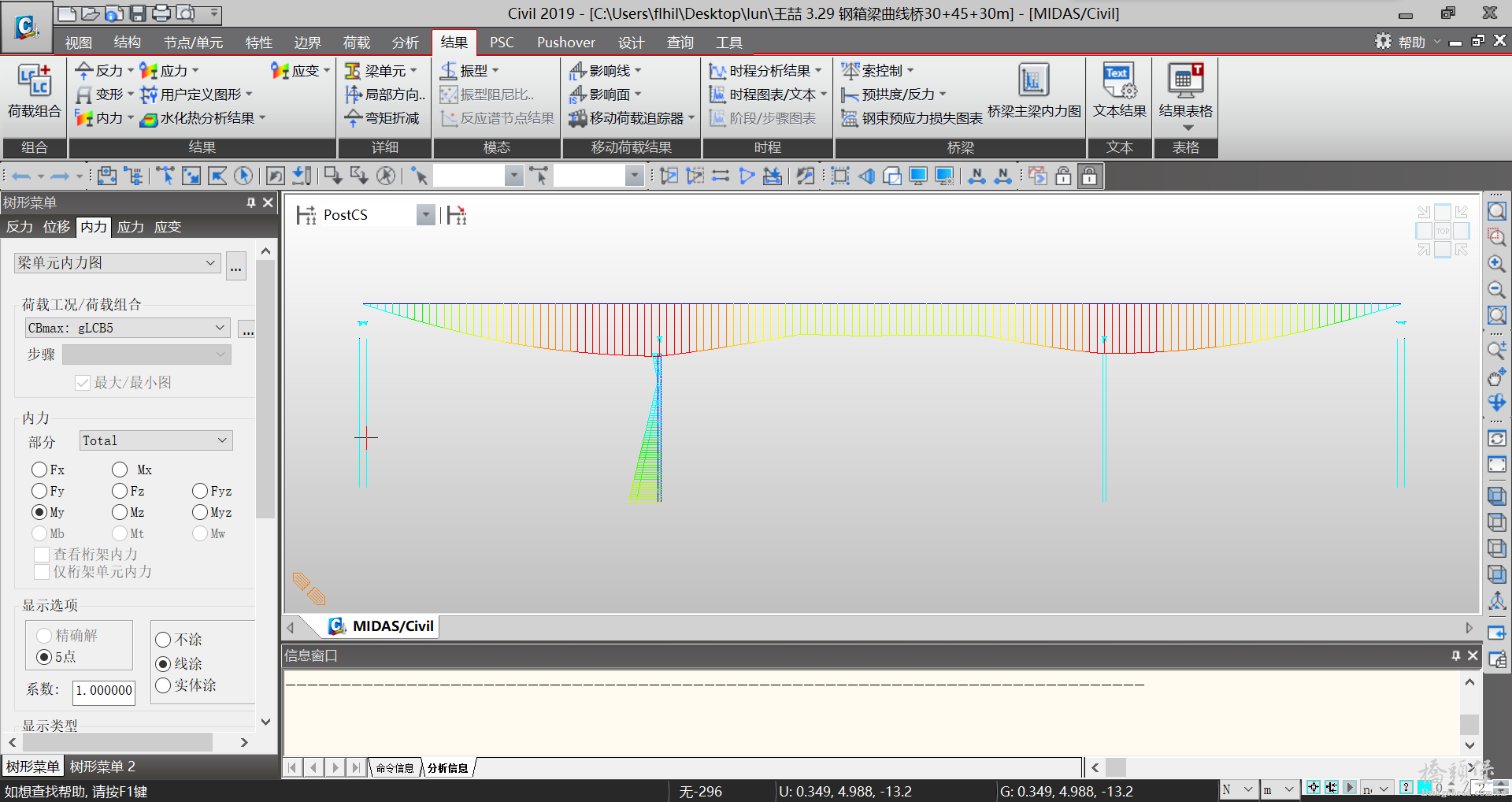

如图的荷载组合其中底下蓝色部分是max图为什么支座处没有出现负弯矩我该怎么解决谢谢大佬们

wz19971019 · 发表于 2020-4-13 21:12:03

附图一张支座处没有产生负弯矩是什么原因呢边界没有任何问题请教老师老师说是施工阶段的事没问题可是我想知道其中的原理是什么以及怎么样修改能出现负弯矩谢谢大佬们

woshixuwen... · 发表于 2020-4-14 09:06:04

看看自重工况有没有负弯矩

wz19971019 · 发表于 2020-4-14 09:26:40

有的只有postcs的荷载组合里没有我想知道原因

wz19971019 · 发表于 2020-4-14 09:33:18

woshixuwenjun90 发表于 2020-4-14 09:06
看看自重工况有没有负弯矩

有的只是postcs里没有

三水上书... · 发表于 2020-4-14 16:19:05

会不会是因为预应力太大？

wz19971019 · 发表于 2020-4-14 17:47:47

三水上书发表于 2020-4-14 16:19
会不会是因为预应力太大？

我的是钢箱梁桥

三水上书... · 发表于 2020-4-14 19:21:08

咦，你这是弯矩max，那不就是正的吗？你看看max/min

abc5640673... · 发表于 2020-9-1 17:31:33

施工阶段边界的激活问题，你选变形后，你应该是选的变形前，先激活的模型，然后又选变形前激活的边界，施加边界前，结构已经下挠了，激活边界时就会给梁一个向上的力拉回建模点，所以你那弯矩错了。建议你边界和梁一起激活吧，

a510631409 · 发表于 2020-9-11 11:50:05

max本来就只能看到正弯矩啊
