1×18m钢筋混凝土拱桥，坦拱。

jhalzhan 发表于 2020-4-9 11:20:36 | 显示全部楼层 | 阅读模式

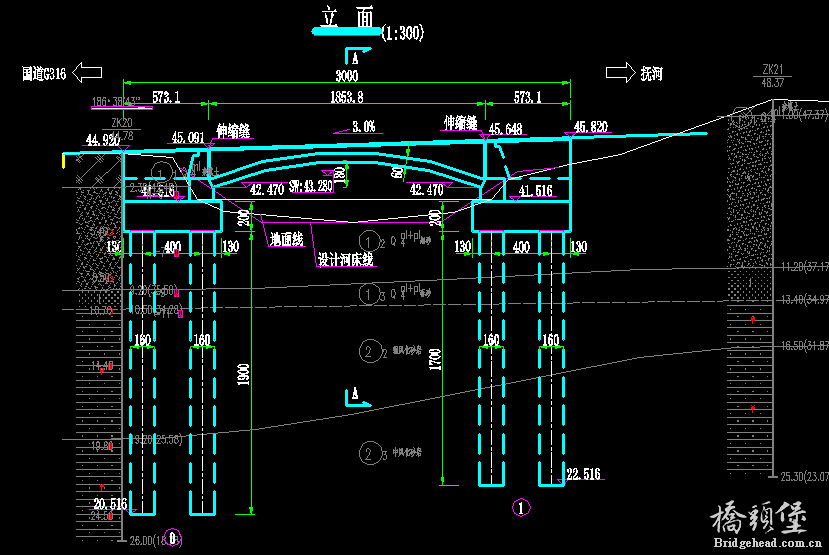

上部结构采用1×18m钢筋混凝土拱桥,计算跨径为18.0m，拱轴线采用圆弧拱，矢跨比为1：10，矢高1.8m，桥台采用重力式桥台，承台接桩基础。本桥跨径不大，但是由于标高限制只能采用1：10的矢跨比，桥台桩基位移控制设计。



1×18m钢筋混凝土坦拱.zip

13.71 MB, 下载次数: 421

售价: 3 元堡币 [记录]
