正交异性钢桥面第二体系实用算法的疑问

bristu 发表于 2020-2-28 18:18:09 | 显示全部楼层 | 阅读模式

) J" H6 p, u4 @8 Z7 C. T3 l$ X# b- Q) o% `
: Y' X) F1 O$ d, K* i$ R

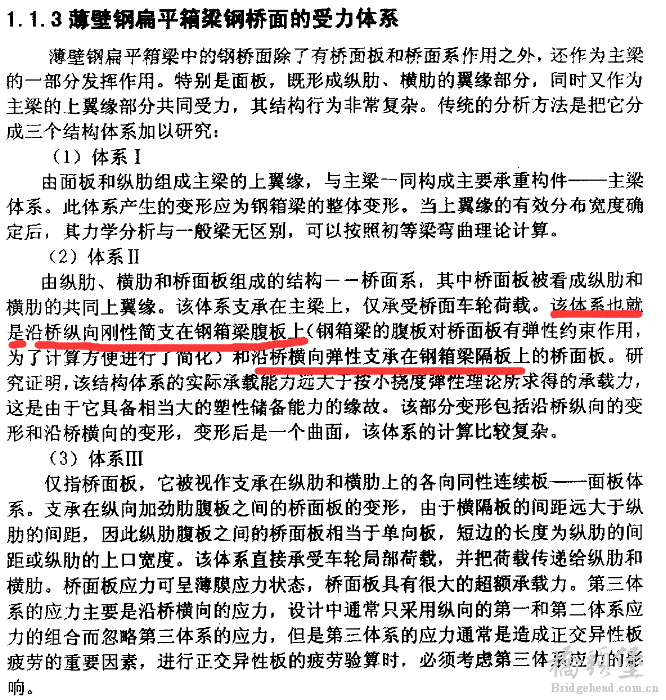

第二体系计算如何考虑？PE法横肋的弹性影响又咋考虑？
; K0 |5 t) h4 ?. B; {6 h

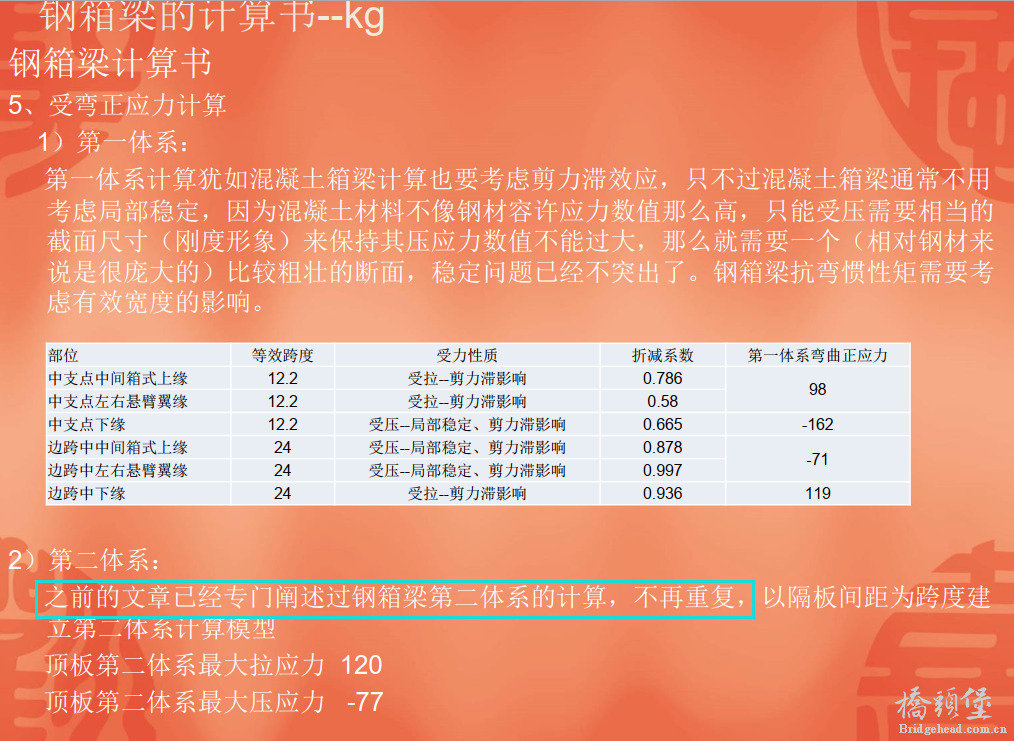

这个算例第二比第一的都大  那只算第一，乘以一个系数取多少？还是怎么模拟？
2 l) `* J. c! |

* Q# W& N* b- ?3 ~6 W7 H
使用道具 举报 回复
精彩评论倒序浏览

1.4万查看2评论

东风1型 发表于 2020-2-28 18:21:18
pe法是刚开始一种简便算法，主要两个假设第一轮载在两个腹板之间u肋的正态分布，第二个就是纵向支撑弹簧系数的求解% ], r# x% \6 z" i& A
PE法看日本  小野一郎 的  钢桥
- P# [  N8 Q  n( Q: z$ Q, F, u7 i$ }
举报 回复
嘻嘻哈哈... 发表于 2020-2-28 18:22:27
把腹板横梁桥面板建个板单元模型，算一下就可以了- j* d7 Z' G  q( {# \% ~
第二体系先算车轮荷载的横向分布，然后再按多垮连续梁算u肋（支撑考虑弹簧）* t) h4 q, b$ h+ L$ {2 G7 c* w

5 R+ e& w# V! T
举报 回复
