[讨论] 斜拉桥主梁计算如何考虑二阶效应

[复制链接]
20qiao16 发表于 2020-2-28 17:05:03 | 显示全部楼层 |阅读模式

马上注册,结识更多同行,享用更多资源!

您需要 登录 才可以下载或查看,没有帐号?注册

x
请问斜拉桥计算一般考虑二阶效应没有,看到同济大学有个这种算法

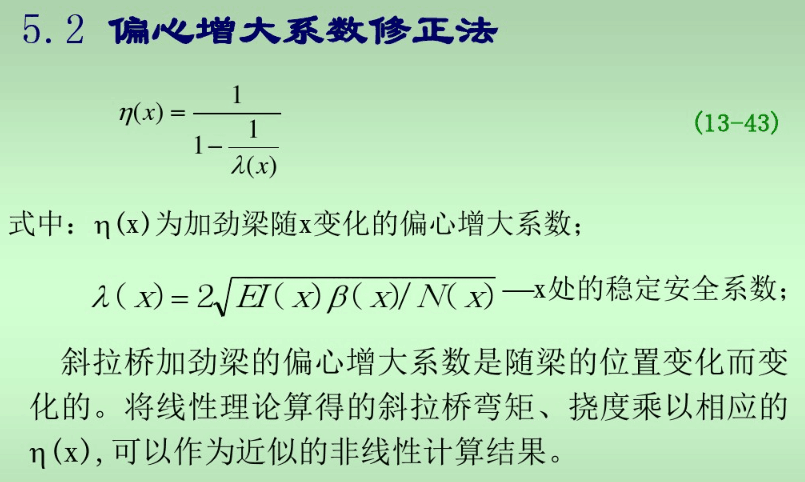

0 o& ~$ r+ z+ F* m 截图202002281719493892..png

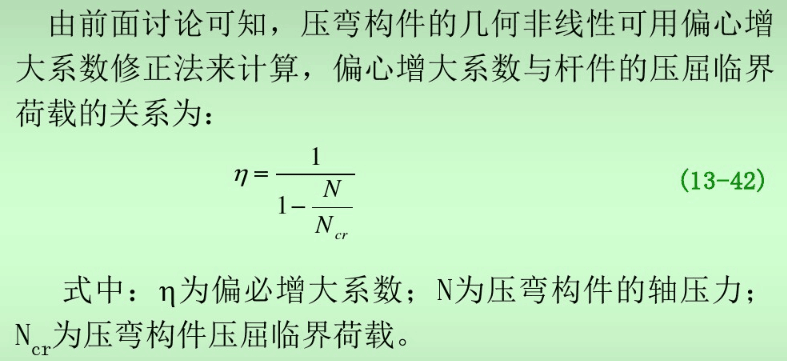

8 ~6 l) S& Z  l/ v: N 截图202002281727323170..png 2 v4 S& }5 n, N* }9 T' ~2 G& E2 A
" y7 Y$ z: w+ P7 z& L
/ {- ]* b* r+ l; Q7 V; k8 c  D8 G. d4 P' R8 \
3 f1 M. S6 Z$ K2 I" W; J2 u1 z其中 截图202002281724234362..png 9 u7 L8 d. c; K4 o
但感觉这3个公式对不上啊
# d% v) d! F$ V0 L, T
对于斜拉桥的二阶效应,怎么手动考虑这个增大系数没找到哪里有具体说明?% v0 r& b! N" @1 S+ o" w, B

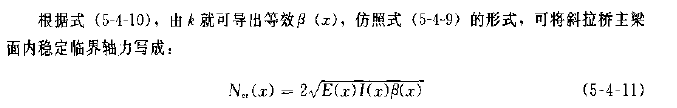

截图202002281731024665..png   j, n  F$ e6 p: F6 x! y
再请教一下这样算出来的Ncr/N作为屈曲临界系数,是不是跟全桥一类弹性稳定分析算出来屈曲系数应该是一样的?
2 M  @9 ?' M- q

精彩评论7

嘻嘻哈哈 发表于 2020-2-28 17:09:37 | 显示全部楼层
没问题啊,规范都是这样来的) ?* f4 I3 a" L4 B, K2 r

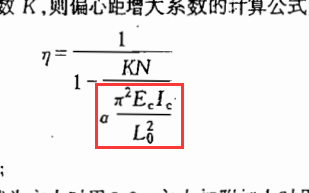

截图202002281726028124..png 就是分叉失稳# C+ g5 p5 r; A7 [
用附件 斜拉桥桥塔稳定性实用计算方法.pdf (492.11 KB, 下载次数: 26)
东风 发表于 2020-2-28 17:13:47 | 显示全部楼层
有关于主梁的实用算法吗
5 V& k( T* E7 Q% e8 k* z一个钢结构的斜拉桥,如果考虑整体稳定,按照铁路规范对设计应力有不小的折减。# e7 R- g6 u+ ]: U' s/ Z& U
铁路那个又考虑了安全系数,偏心距增大系数非常大,长细比就算小于30都有0.9的折减

东风1型 发表于 2020-2-28 17:17:34 | 显示全部楼层
你说的折减一般对应的是杆件,4 W: T% ]  R- Z+ g
折减剪力滞后和局部稳定就行,我是没遇到过还整体稳定再折减的* y2 E4 h" q3 Q  O
整体稳定折减等效为应力折减是为了防止整体失稳,一般我们主梁稳定安全系数远远不止4$ f* v. D6 z, `' f$ w( r4 D
二阶效应和这个没关系啊。。。4 h# X9 e% S( j5 `) f2 A0 k, @4 M
组合梁跨度国内700m以下,做的保守的很
一般国内组合梁是双边箱纵向单向板,第二体系与第一体系叠加控制应力,又不折减
9 x4 L- z8 Q* ]6 Z& t
斜拉桥桥塔按照弹性地基梁而言,有些近似,这些都是手算,最好算一个弹性失稳值,反算一个长细比,然后按照规范,算出各种系数
0 H4 n( F' _6 A2 W2 b3 i
反算长细比的思路基本在大跨度斜拉桥上面要放弃,美国规范早把相应条文扔了。墩子做的又粗又丑
; r" h: \7 p2 P. A
然后你按照这个去算增大系数哈,假设极限做稳定安全系数是4。1/(1-2/4)=2,. K) K4 s! B( M9 _
没法搞了
2 w: z  c5 H  e. l5 {5 @4 U8 }1 u
- Q% m6 U. B. I9 q3 o. b

 楼主| 20qiao16 发表于 2020-2-28 17:49:40 | 显示全部楼层
想法是偏心增大系数顺便把二阶效应一起考虑进去0 s* S5 v) d- L

东风1型 发表于 2020-2-28 17:53:31 | 显示全部楼层
20qiao16 发表于 2020-2-28 17:49  M' p9 `- g: i) n
想法是偏心增大系数顺便把二阶效应一起考虑进去
也试过把拉索等效为弹簧、反算等等最后搞得弯矩增大系数很大7 ^( a( i: w' A* g( T: H

! m9 ^# B( l6 `5 J! I$ ~1 `0 d你就用midas 考虑非线性算个 然后富裕好多看自己吧/ y5 r2 N1 s/ H: j- o/ C+ x

0 l0 ]3 X) h: ~) R# A0 O9 Y% v- D非线性本身考虑重力二阶和挠曲二阶、也可以考虑初始缺陷。但是别的不好考虑了  k" t  @) \. C" v

8 P" m9 l3 e; ?5 k) P% G! @7 {2 y* |局部初始缺陷,国内(不包含香港)是很难考虑的
: Z$ ]' I* Z% s0 u
& i, n4 ?- q/ p* j4 k其实也不是完全手算,一样借助工具,只是不是有限元工具4 R. B0 _& b( d$ q! v! D8 k
% n+ b# J# H9 o" E6 E
完全手算,密索斜拉桥估计没人去做' V2 g' M& V9 r# d. K0 {
, c" C( [3 g3 G) c
这个算法 直接分析法 段大师.docx (1.6 MB, 下载次数: 13)
菜鸟随风飞 发表于 2020-4-21 10:35:14 | 显示全部楼层
楼主,你最后一张截图是哪本书里面的啊?

wf007 发表于 2020-6-1 09:50:34 | 显示全部楼层
没问题啊,规范都是这样
