midas建立变截面单元消隐无法显示

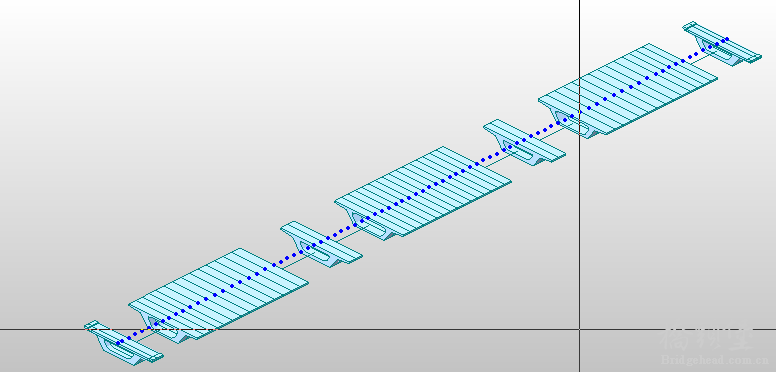

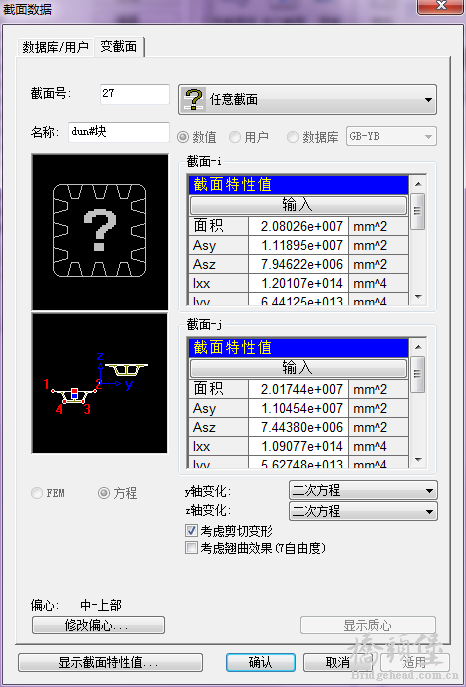

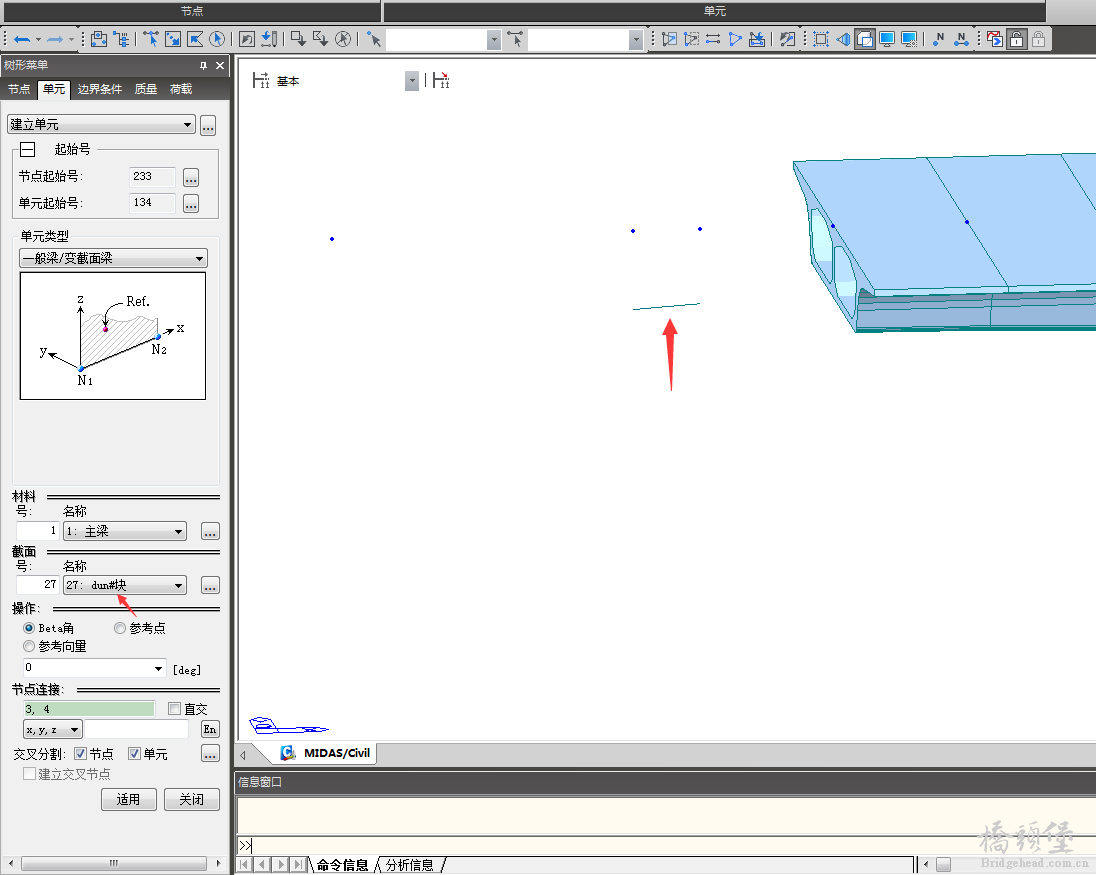

求助各位老铁，我定义好变截面后，在建立变截面单元后消隐显示不了截面形状，这是为什么呢？变截面单元两端截面都是通过截面特性计算器计算好导入的，求解？谢谢各位

变截面两端线段数量不一样，你要到cad中把两个截面的截面线段数量设置成一样

stevencheung00 发表于 2019-12-24 10:54
变截面两端线段数量不一样，你要到cad中把两个截面的截面线段数量设置成一样

谢谢老哥，学习了，已经搞定

luo3981266 发表于 2019-12-30 16:18
谢谢老哥，学习了，已经搞定

搞定就好，以后交流相关问题可以把模型作为附件发上来，更便于交流

stevencheung00 发表于 2019-12-24 10:54
变截面两端线段数量不一样，你要到cad中把两个截面的截面线段数量设置成一样

老哥，我也遇到了这样的问题。您那个变截面两段线段数量不一样，是什么意思呀？

肥龙 发表于 2020-6-22 12:56
老哥，我也遇到了这样的问题。您那个变截面两段线段数量不一样，是什么意思呀？

你这个模型的截面是DXF导入的截面吧，在CAD中画变截面两端截面的时候，要确保CAD的线段数量（包含直线段、圆弧、倒角）保持一致，才能变过去!如有不明白请加微信719516343

你在截面特性计算器里面划分线的节点，两个截面要一直才可以，不然就变不出来
