波形钢腹板预应力混凝土箱梁桥 长虫沟施工图

ap1le 发表于 2019-11-14 21:23:38 | 显示全部楼层 | 阅读模式
  • 梁桥类型连续梁
  • 跨径50~100
  • 功能公路桥
  • 工法悬浇
  • 材料组合
  • 图别施工图
  • 文件类型pdf
信息详情

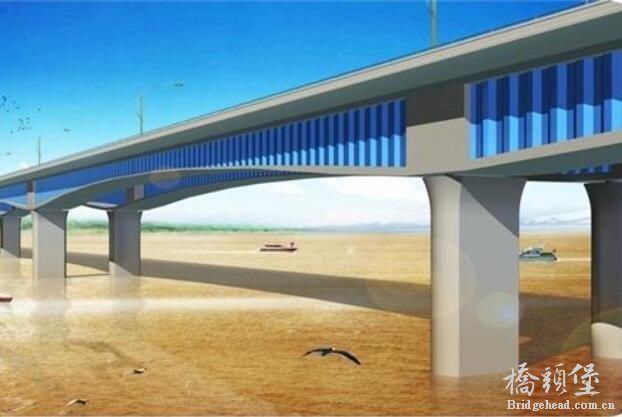

桥梁按上下行分幅布置,左幅桥横向布置:0.50m(外侧防撞护栏)+11.50m(行车道)+0.50m(内侧防撞护栏)=12.5m,右幅桥横向布置:0.50m(内侧防撞护栏)+15.75m(行车道)+0.50m(外侧防撞护栏)=16.75m;,两幅桥间距1m。桥跨布置:3×40m(装配式T 梁)+(43m+77m+80m+77m+43m)(波形钢腹板预应力混凝土箱形梁刚构桥)+3×40m(装配式T梁)。

主桥上部结构为波形钢腹板预应力混凝土箱形连续刚构桥,下部结构为箱形桥墩,群桩基础。引桥上部结构为40m 跨预制预应力混凝土T 梁,下部结构为桩柱式桥墩,根据墩高不同设有桩间和柱间系梁。桥台采用桩柱式轻型桥台。
上部结构为五跨波形钢腹板预应力混凝土连续箱梁,刚构体系。单幅主桥箱梁采用单箱单室断面,主梁顶、底板采用C55混凝土,钢腹板采用Q345E钢材。根部梁高5m,高跨比1/16;跨中及边墩处梁高2.7m,高跨比1/29.63。左幅箱梁顶板宽度为12.75m,底板宽度为6.25m。悬挑长度3.25m,悬挑端部厚0.2m,根部厚0.65m,顶板厚0.28m,底板厚0.28-0.75m,梁高及底板厚均按2次抛物线变化。右幅箱梁为单箱双室,顶板宽度为17m,底板宽度为10.5m。悬挑长度3.25m,悬挑端部厚0.2m,根部厚0.65m,顶板厚0.28m,底板
厚0.28-0.75m,梁高及底板厚均按2次抛物线变化。


★长虫沟主桥施工图.rar

16.17 MB, 阅读权限: 5, 下载次数: 74

售价: 10 元堡币  [记录]

精彩评论倒序浏览

9082查看3评论

wacikaile 发表于 2019-11-20 08:53:59
还是pdf格式的吗???
举报 回复
gdfgdsfg 发表于 2019-12-6 12:22:45
下载过得说下,是dwg的吗?
举报 回复
guybbud 发表于 2020-3-10 16:39:15
是pdf的,质量还可以
举报 回复
