主跨156m玻璃桥面人行悬索桥

lvhuan123 发表于 2019-11-7 19:12:52 | 显示全部楼层 | 阅读模式
玻璃桥桥位位于玻璃栈道附近两座山峰之间。主桥为跨径156m的人行平拉悬索桥,矢跨比为1/40,桥梁全宽3.8m,桥面净跨3m,采用玻璃桥面。
主要设计技术指标
(1) 桥梁设计基准期:100 年;
(2) 桥梁结构设计安全等级:一级;
(3) 高程系统:85 国家高程系;
(4) 坐标系统:西安80 坐标系;
(5) 主桥总宽3.8m,桥面净宽3.0m。横断面布置为0.24m(缆区)+0.16m(栏杆)+3m(人行道)+0.16m(栏杆)+0.24m(缆区);
(6) 桥面横坡:无;
(7) 荷载标准
人群荷载:考虑到景区桥梁的赏玩特性和组织管理能力,经与业主协商沟通:整体计算时,按照线荷载1.8kN/m计算人群荷载,局部计算时按照5.0kN/m2;栏杆:竖向荷载1.2kN/m,水平向外荷载2.5kN/m
需严格控制上桥人数不超过400 人,6 级风及以上禁行。
(8) 地震基本烈度
拟建场地抗震设防烈度分区为6 度,设计基本地震加速度为0.05g,设计地震分组为第一组。本桥抗震设防措施按7 度。
(9) 拟建场地不具湿陷性,场区最大冻土深度为0.1 米。

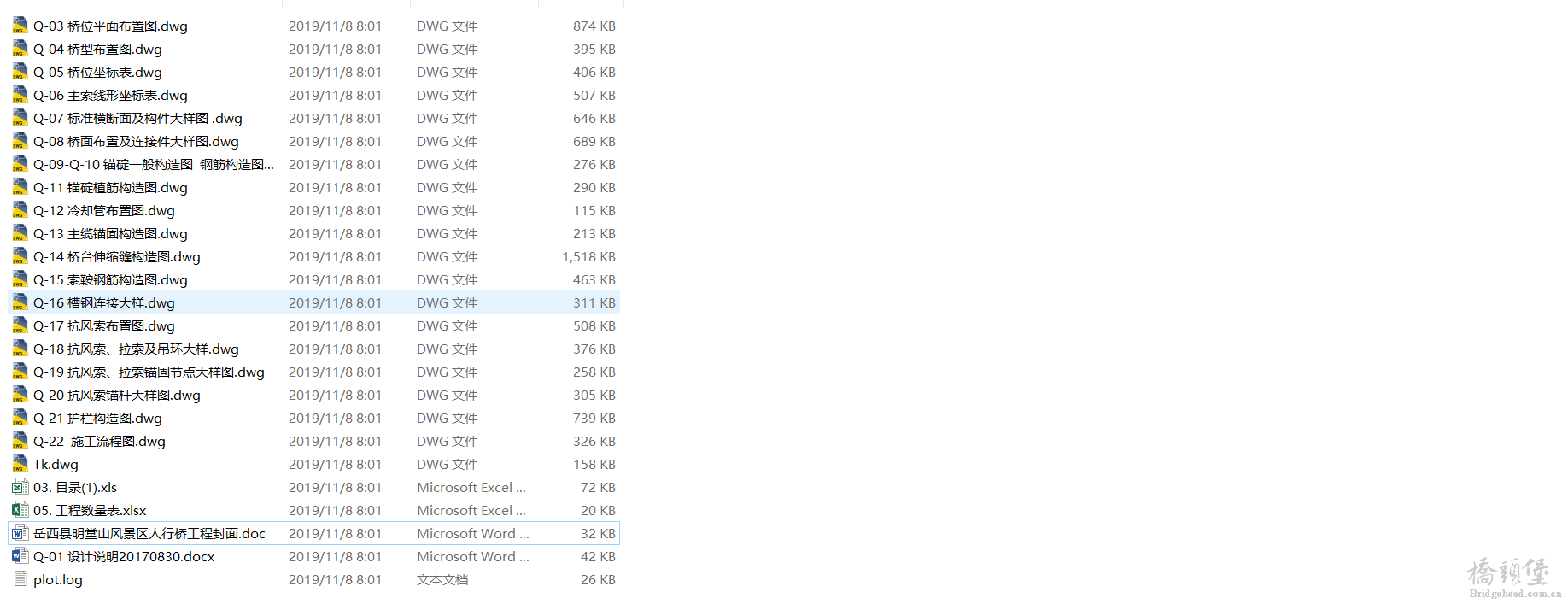

明堂山玻璃桥施工图 20170902.zip

15.2 MB, 下载次数: 286

售价: 20 元堡币  [记录]

精彩评论倒序浏览

1万查看9评论

woshixuwen... 发表于 2019-11-8 09:18:00
有没有下载过的?截张图看看呢
举报 回复
wacikaile 发表于 2019-11-8 09:24:35
好贵呀~有谁下载来发一份牙。83365858@qq.com
举报 回复
CQJ791 发表于 2021-9-4 11:47:52
楼主有点贵啊!能不能便宜点。
举报 回复
wl_0910 发表于 2021-9-7 16:17:10
确实有点贵,玻璃桥也不让做了
举报 回复
海阔天空天... 发表于 2022-4-27 10:04:51
很不错的资料呀,玻璃桥图纸不好找呀
举报 回复
张文芳 发表于 2022-5-4 16:41:32
太坑了,不是悬索桥的,是索道桥弄了个玻璃面。
举报 回复
CQJ791 发表于 2022-5-5 07:54:10

楼主有点贵啊!能不能便宜点。
举报 回复
lilicull 发表于 2022-5-10 11:29:47
确实有点贵,玻璃桥也不让做了
举报 回复
hejr 发表于 2022-10-31 22:37:51
虽然有点小贵,咬牙下了!
举报 回复
