[讨论] 不是所有的截面都能定义为变截面

[复制链接]
懂道的人 发表于 2019-9-1 20:32:43 | 显示全部楼层 |阅读模式

马上注册,结识更多同行,享用更多资源!

您需要 登录 才可以下载或查看,没有帐号?注册

x
如图所示,I端和J端,我认为像这种截面的两端在ANSYS中是不能定义为变截面的。两端的不同点在于高度不同,且J端多了一条加劲肋,无法保证两端的拓扑关系一样。想听听各位的想法?

精彩评论4

 楼主| 懂道的人 发表于 2019-9-1 20:44:02 | 显示全部楼层

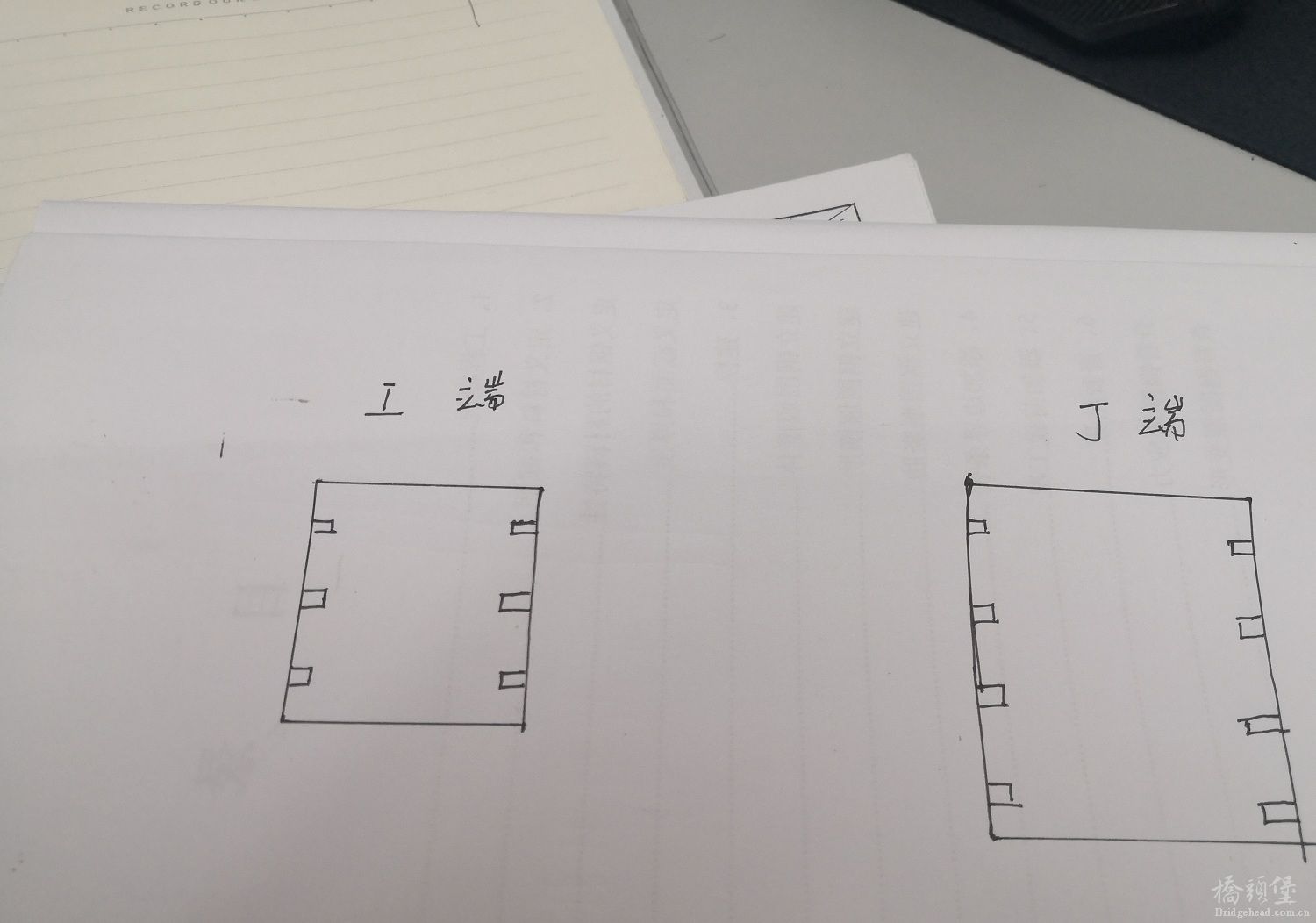

这是示意图

桥梁追梦人 发表于 2019-9-2 09:03:29 | 显示全部楼层
这本身就不是变截面吧,加劲肋还能从3根变成4根?

点评

我是这样认为的,,,,它属于变截面,但是在ANSYS里不能定义出这样,只能做适当的简化。一根梁I端高度是2.5m,比如到了J端高度成了3m,而高度变高后,伴随着在靠近底板处就多设置了一层加劲肋,这种情况是实际存在的  详情 回复 发表于 2019-9-2 09:16
 楼主| 懂道的人 发表于 2019-9-2 09:16:30 | 显示全部楼层
桥梁追梦人 发表于 2019-9-2 09:03
这本身就不是变截面吧,加劲肋还能从3根变成4根?

我是这样认为的,,,,它属于变截面,但是在ANSYS里不能定义出这样,只能做适当的简化。一根梁I端高度是2.5m,比如到了J端高度成了3m,而高度变高后,伴随着在靠近底板处就多设置了一层加劲肋,这种情况是实际存在的。。我认为在建模时,要想做成变截面,,只有在I端做简化,即i端也做成4层加劲肋。。不知您有什么高见没有?

nkdjgxyzy 发表于 2019-9-3 01:45:22 | 显示全部楼层
在加劲肋数目变化处再增加一个节点即可
