[拱桥] 1-28.0景观拱桥

[复制链接]
1855586901... 发表于 2019-7-11 17:56:31 | 显示全部楼层 |阅读模式
  • 拱桥类型 : 上承式拱桥
  • 跨径 : <50
  • 功能 : 景观桥
  • 工法: 支架现浇
  • 材料 :
  • 图别: 施工图
  • 文件类型: pdf
  • 信息详情

    马上注册,结识更多同行,享用更多资源!

    您需要 登录 才可以下载或查看,没有帐号?注册

    x

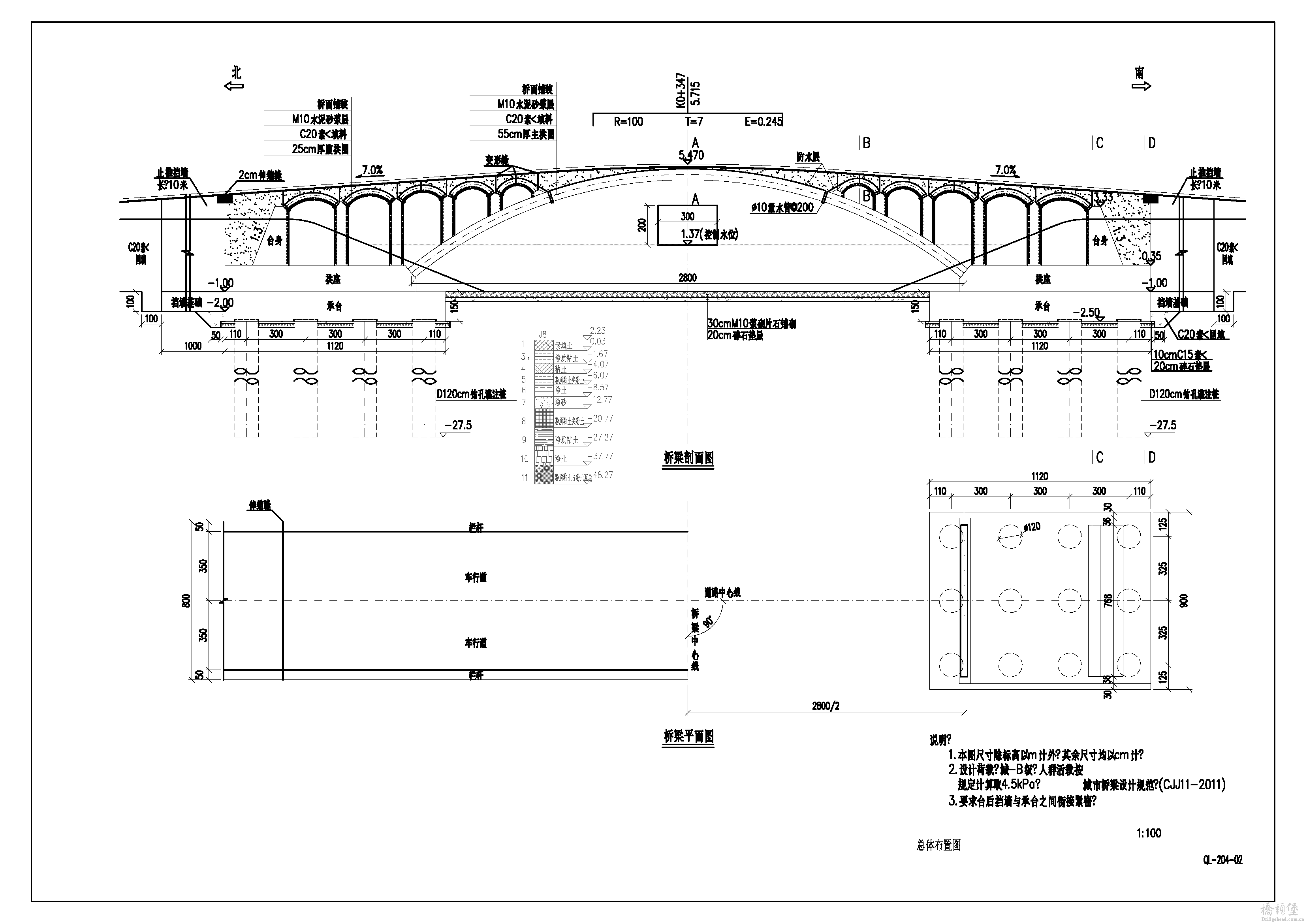

    1-28.0米上承式空腹拱桥全套施工图,pdf版本,景观桥可以参考

    上承式空腹拱桥.pdf

    1.63 MB, 下载次数: 53

    售价: 1 元堡币  [记录]

    精彩评论4

    nkdjgxyzy 发表于 2019-7-19 10:11:18 | 显示全部楼层
    图纸不错,谢谢分享。

    woshixuwen... 发表于 2019-8-12 09:16:34 | 显示全部楼层
    拱座加承台将近10m长了,12根桩基,后面还有重力式的桥台,还有必要加10m长的止推挡墙吗?28m跨拱有这么大推力?

    点评

    我觉得设计人员可能是这样考虑的,地基土层不是很好,加桩基是为了这方面的考虑吧,止推挡墙一方面止推,另一方面也兼做桥梁引道  详情 回复 发表于 2019-12-14 16:18
    ff4207 发表于 2019-12-13 17:58:50 | 显示全部楼层
    图纸不错,谢谢分享。

    明天不交图 发表于 2019-12-14 16:18:14 | 显示全部楼层
    woshixuwenjun90 发表于 2019-8-12 09:16
    拱座加承台将近10m长了,12根桩基,后面还有重力式的桥台,还有必要加10m长的止推挡墙吗?28m跨拱有这么大 ...

    我觉得设计人员可能是这样考虑的,地基土层不是很好,加桩基是为了这方面的考虑吧,止推挡墙一方面止推,另一方面也兼做桥梁引道
