某西部著名交通厅设计院设计的一跨220m中承式钢管混凝土拱桥

seuzhxd 发表于 2019-6-28 14:34:17 | 显示全部楼层 | 阅读模式
主桥为净跨径220米钢管混凝土中承式拱桥, 吊杆标准间距8m。

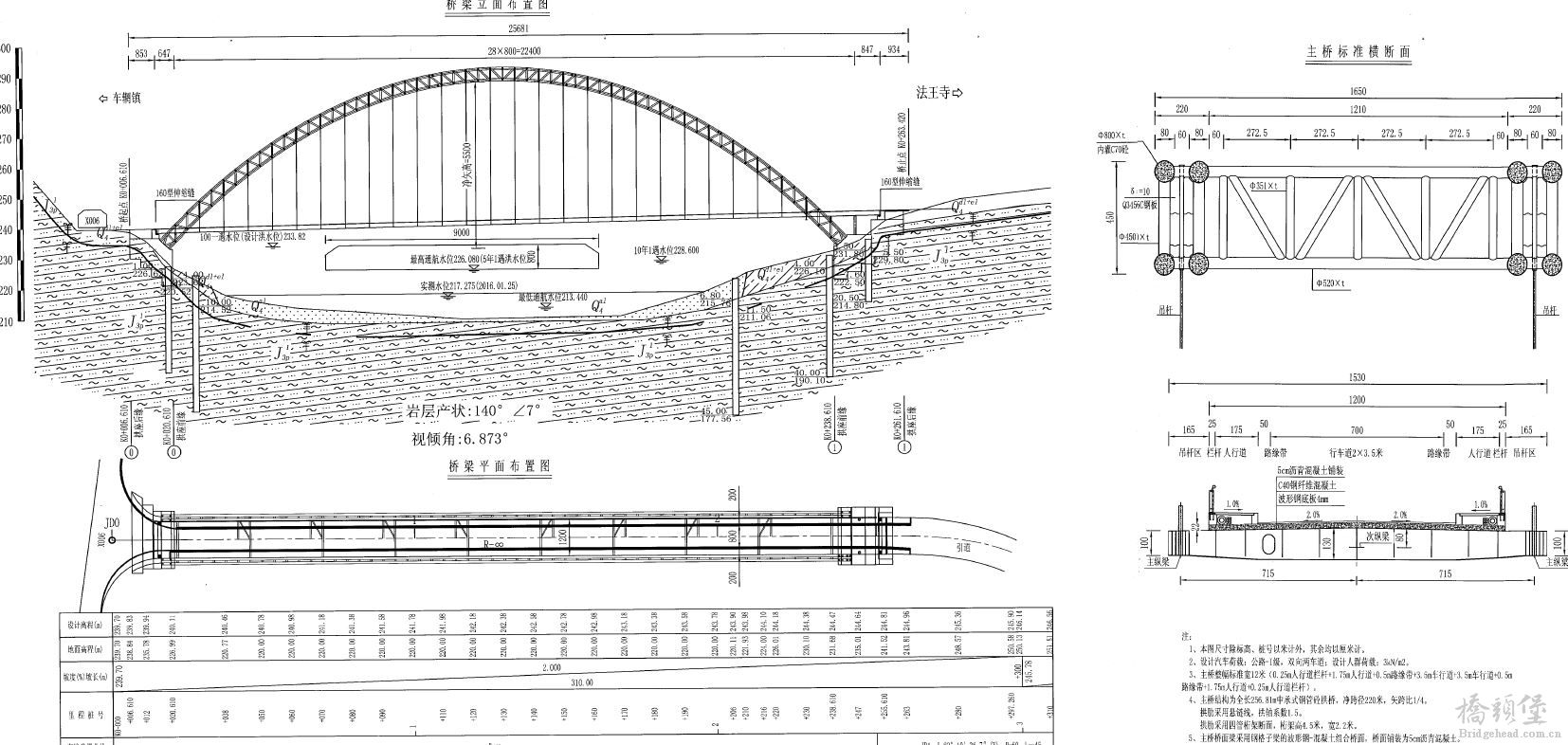

立面布置:1×220m中承式钢管混凝土拱桥,矢高55m,矢跨比1/4,主拱采用左右双拱肋布置,单片拱肋截面高4.5m,宽2.2m,由四根直径800mm的钢管+内灌注C70混凝土组成,左右两片拱肋中心距14.3m。拱桥吊杆顺桥向间距8m。

横断面布置:桥梁总宽15.3m,由1.65m吊杆区+2m人行道+8m车行道+2m人行道+1.65m吊杆区=15.3m。

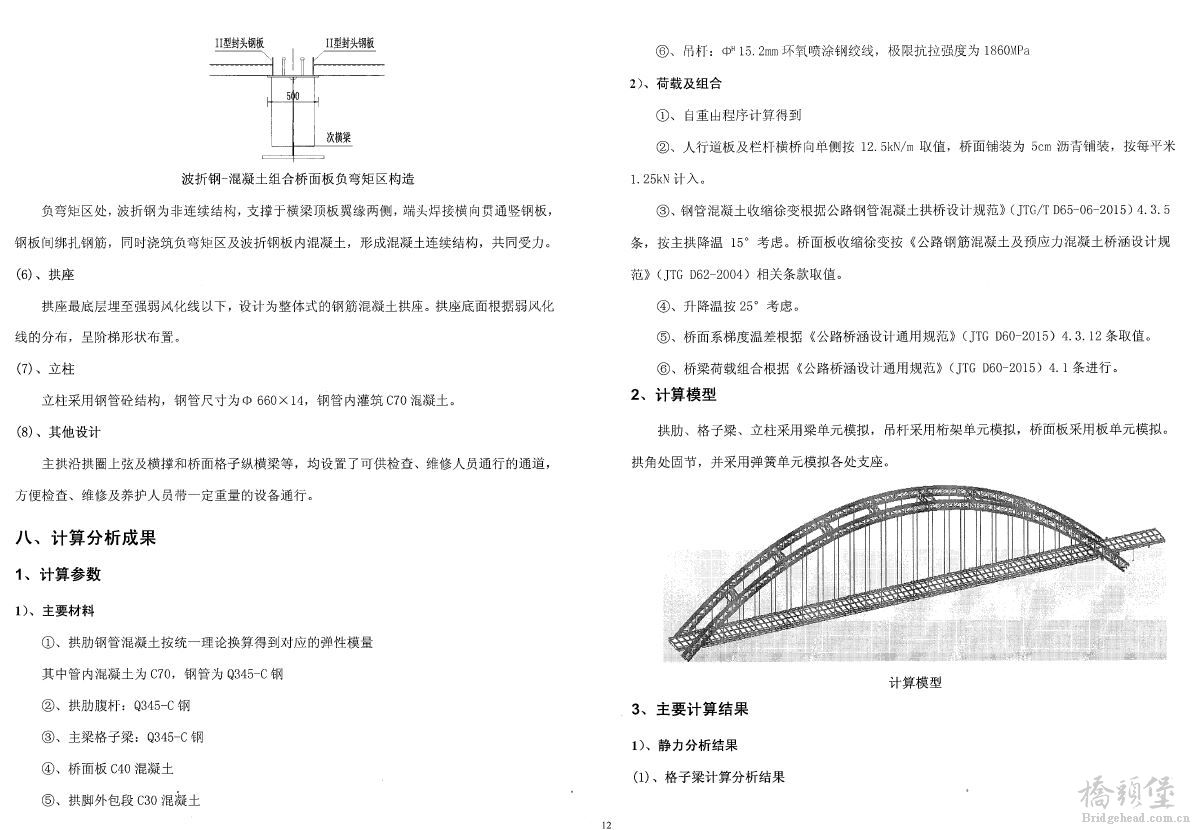

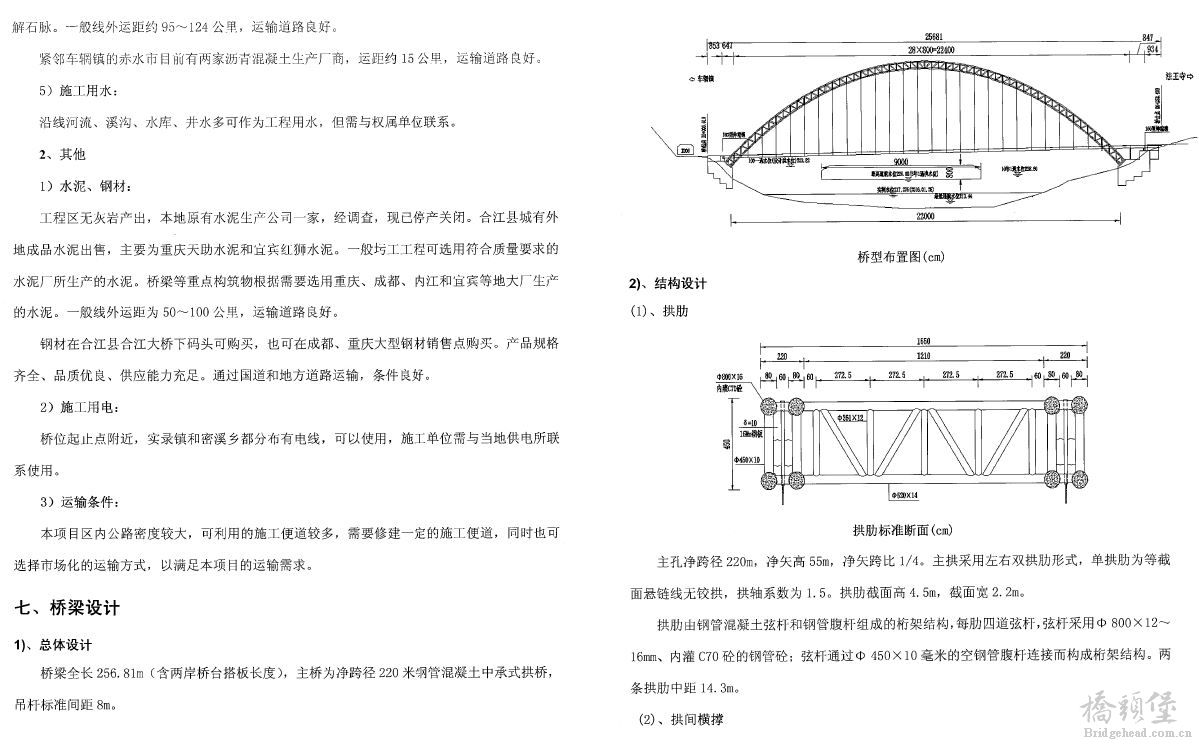

附件全套图纸包含整套的施工图设计说明和图纸,文件格式为PDF版本,仅供参考。


更多图片 小图 大图
组图打开中,请稍候......

某省院220m钢管混凝土拱桥.pdf

13.67 MB, 下载次数: 130

售价: 20 元堡币  [记录]

精彩评论倒序浏览

1.4万查看18评论

seuzhxd 发表于 2019-7-2 11:16:37
chensonglxl 发表于 2019-7-2 09:46

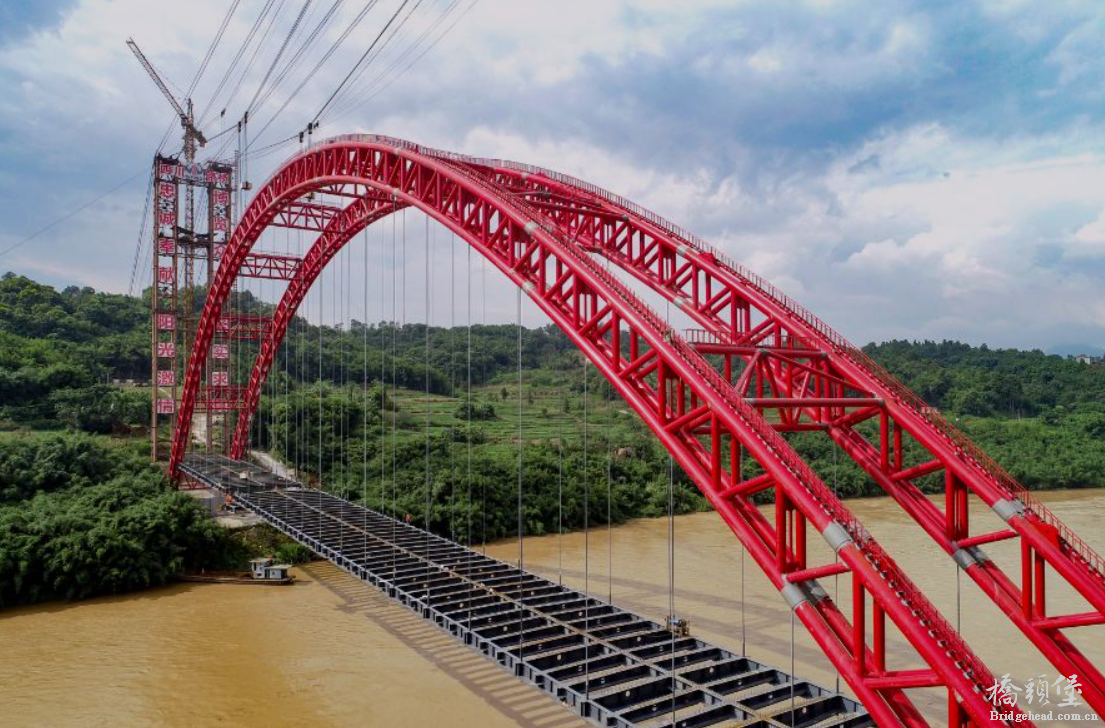

收到,谢谢!这个桥最近才主拱合龙。很及时的资料

资料对有用的同仁来说才有它的价值,我也是收集而来的资料,希望对国内桥梁技术在钢管混凝土拱桥这个领域能提供一些借鉴意义。
举报 回复
chensonglx... 发表于 2019-7-2 09:46:24
seuzhxd 发表于 2019-7-1 21:43
由于系统或者我个人原因,主题被设为5个堡币,现将附件免币上传,带来不便敬请谅解。

收到,谢谢!这个桥最近才主拱合龙。很及时的资料

点评

你好,由于没有堡币,可以交换吗?如果可以麻烦发邮箱  详情 回复 发表于 2019-7-2 20:03
资料对有用的同仁来说才有它的价值,我也是收集而来的资料,希望对国内桥梁技术在钢管混凝土拱桥这个领域能提供一些借鉴意义。  详情 回复 发表于 2019-7-2 11:16
举报 回复
TtXxCc6209... 发表于 2019-7-2 20:03:12
chensonglxl 发表于 2019-7-2 09:46
收到,谢谢!这个桥最近才主拱合龙。很及时的资料

你好,由于没有堡币,可以交换吗?如果可以麻烦发邮箱963266404@qq.com

点评

已发qq邮箱:963266404@qq.com[/backcolor]  详情 回复 发表于 2019-7-2 21:14
举报 回复
seuzhxd 发表于 2019-6-29 09:59:57
补充一下:横梁采用工字形钢-混凝土组合梁结构形式,这在大约200m左右跨径的拱桥上,无论是有推力还是无推力拱桥,都具有很强的竞争优势。
举报 回复
seuzhxd 发表于 2019-6-30 12:08:38
明明设置的5个堡币啊,

怎么自动变成20个了??
举报 回复
woshixuwen... 发表于 2019-7-1 09:05:26
卖标题?内容是什么,图纸还是说明?dwg还是PDF

点评

主体内容写清楚了兄弟。除非你那边系统看不到主体内容?  详情 回复 发表于 2019-7-1 09:40
举报 回复
seuzhxd 发表于 2019-7-1 09:40:33
woshixuwenjun90 发表于 2019-7-1 09:05
卖标题?内容是什么,图纸还是说明?dwg还是PDF

主体内容写清楚了兄弟。除非你那边系统看不到主体内容?
举报 回复
chensonglx... 发表于 2019-7-1 09:57:15
主题5堡币,下载还要20堡币

点评

我如何设置呢,本来我只设置了附件5个堡币啊。  详情 回复 发表于 2019-7-1 21:43
举报 回复
seuzhxd 发表于 2019-7-1 21:43:34
本帖最后由 seuzhxd 于 2019-7-1 21:48 编辑
chensonglxl 发表于 2019-7-1 09:57
主题5堡币,下载还要20堡币

由于系统或者我个人原因,主题被设为5个堡币,现将附件免币上传,带来不便敬请谅解。

某省院220m钢管混凝土拱桥.pdf

13.67 MB, 下载次数: 555

点评

很感谢楼主的无私分享,感谢。  详情 回复 发表于 2019-7-15 11:12
收到,谢谢!这个桥最近才主拱合龙。很及时的资料  详情 回复 发表于 2019-7-2 09:46
举报 回复
seuzhxd 发表于 2019-7-2 21:14:38
TtXxCc620937 发表于 2019-7-2 20:03
你好,由于没有堡币,可以交换吗?如果可以麻烦发邮箱

已发qq邮箱:963266404@qq.com
举报 回复
fhxgxcmlwx... 发表于 2019-7-3 10:10:58
挺好的资料,谢谢楼主,如果能有计算模型,就更完美了。
举报 回复
lanweiqi 发表于 2019-7-5 12:21:34
挺好的学习资料,如果能有更加完善的模型更好
举报 回复
北方章回体... 发表于 2019-7-15 08:36:43
谢谢,正在学习中
举报 回复
国球征途... 发表于 2019-7-15 11:12:49
seuzhxd 发表于 2019-7-1 21:43
由于系统或者我个人原因,主题被设为5个堡币,现将附件免币上传,带来不便敬请谅解。

很感谢楼主的无私分享,感谢。
举报 回复
