模型材料、截面、边界条件、荷载等都一样，计算结果不一样

咸鱼拾海月... · 发表于 2019-6-1 11:15:29

高铁中常见的预应力预制梁，五跨简支。模型中材料，截面，边界条件，预应力筋位置及其张拉应力等都一样，计算结果却不一样

不知道是什么原因，求帮助

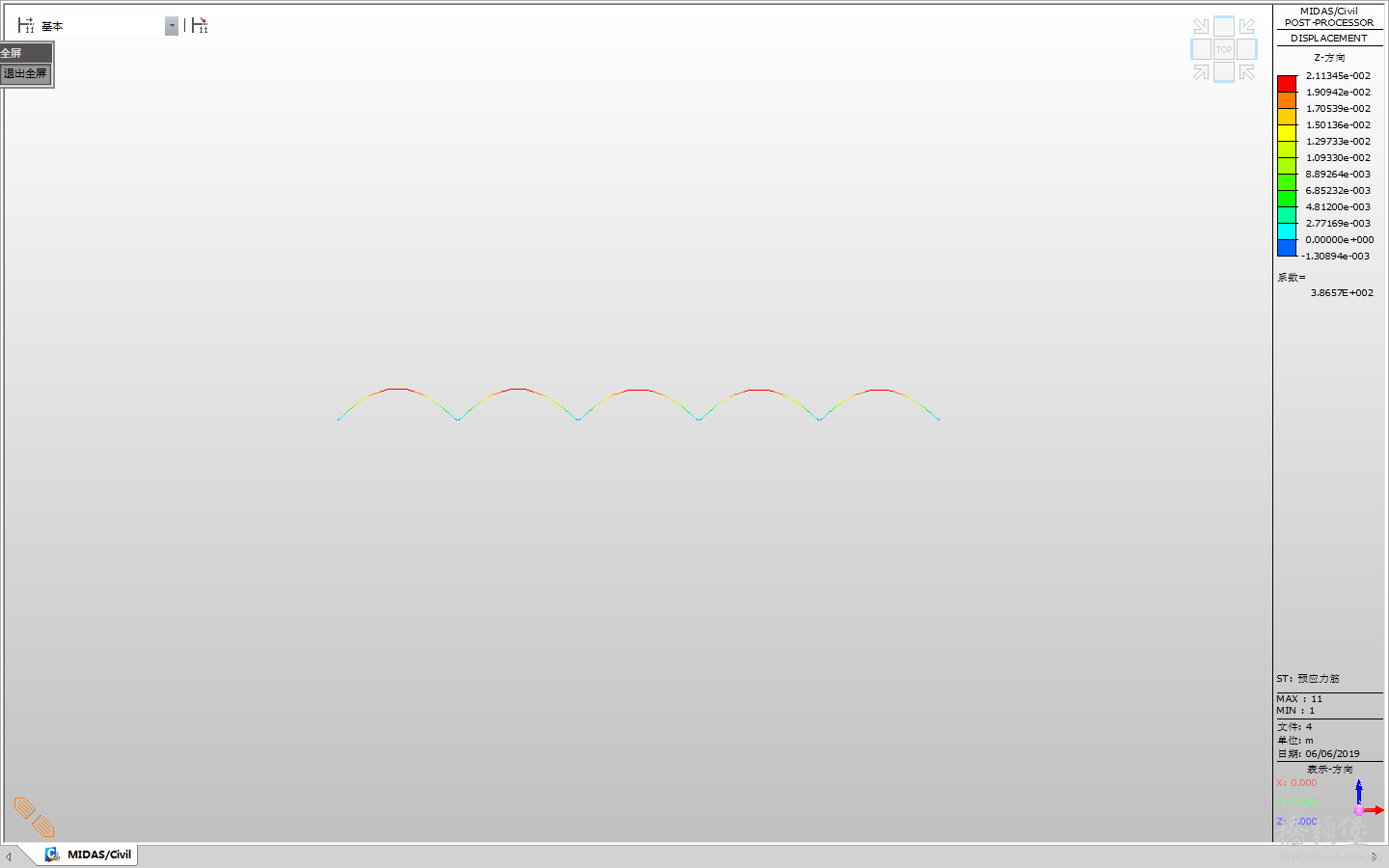

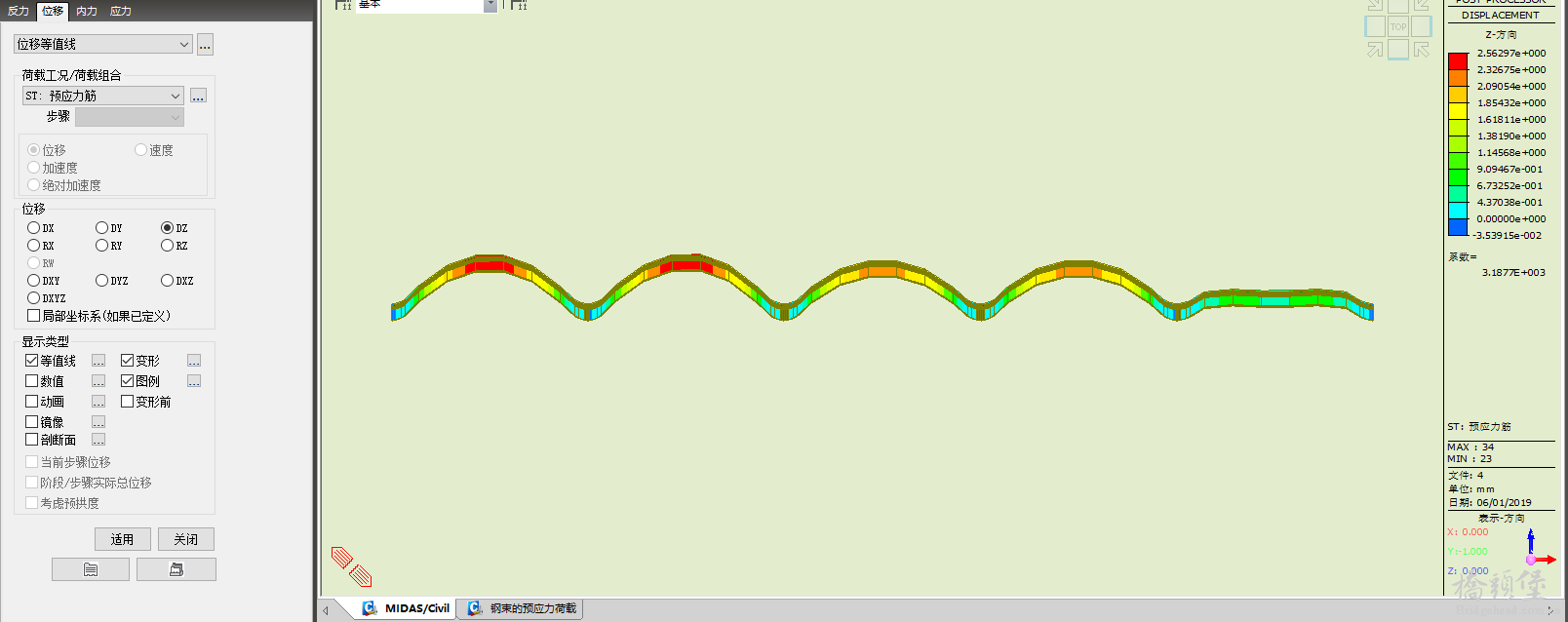

预应力下的Z方向位移图

雪狼儿88... · 发表于 2019-6-1 15:50:04

还是再检查检查预应力，看看各单项荷载作用，

咸鱼拾海月... · 发表于 2019-6-1 17:18:42

我把模型上传了，已经检查了一遍了，也没发现什么问题，估计是当局者迷。
哪位大神如果有时间了，可否帮忙看下模型的问题
谢谢了

刘山QQ · 发表于 2019-6-2 16:37:18

本帖最后由刘山QQ 于 2019-6-2 16:41 编辑

五跨简支，建立一跨不就可以了吗？为什么全建出来，而且这个要建立施工阶段吧

咸鱼拾海月... · 发表于 2019-6-2 19:51:33

因为后期每段梁的桥面上都会有施工荷载，想要看一下施工荷载对梁端的影响
关于施工阶段，我也试了一下，结果也是这样

雪狼儿88... · 发表于 2019-6-3 08:35:03

看了下，钢束貌似没毛病，截面也没问题，但是位移效应第4\5跨确实不一样，一根根钢束看了效应，应该是腹板束的问题，但检查钢束形状确实一致的，不知道为啥

woshixuwen... · 发表于 2019-6-6 17:47:45

是钢束有问题，我把你的2、3、4、5跨钢束删了，直接用第1跨的复制过去，计算结果每一跨都是一样的。

咸鱼拾海月... · 发表于 2019-6-11 20:57:51

感谢，我试一试

咸鱼拾海月... · 发表于 2019-6-11 21:17:19

能否把你修改后的模型给上传一下啊？谢谢你了

咸鱼拾海月... · 发表于 2019-6-12 15:50:26

我这个模型就是第一跨是输入建立的，后边的2-5跨梁体包括预应力筋全是复制过去的，结果也是不一样

感觉到了绝望
